大家好！
NAND 芯片损坏的问题在 ST1000LX015 和 ST2000LX001 型号中非常普遍。在 ACE Lab 2021 年在线技术大会上，我们展示了一个关于此主题的案例。作为后续，这篇博文通过分步说明解释了所提供的解决方案。

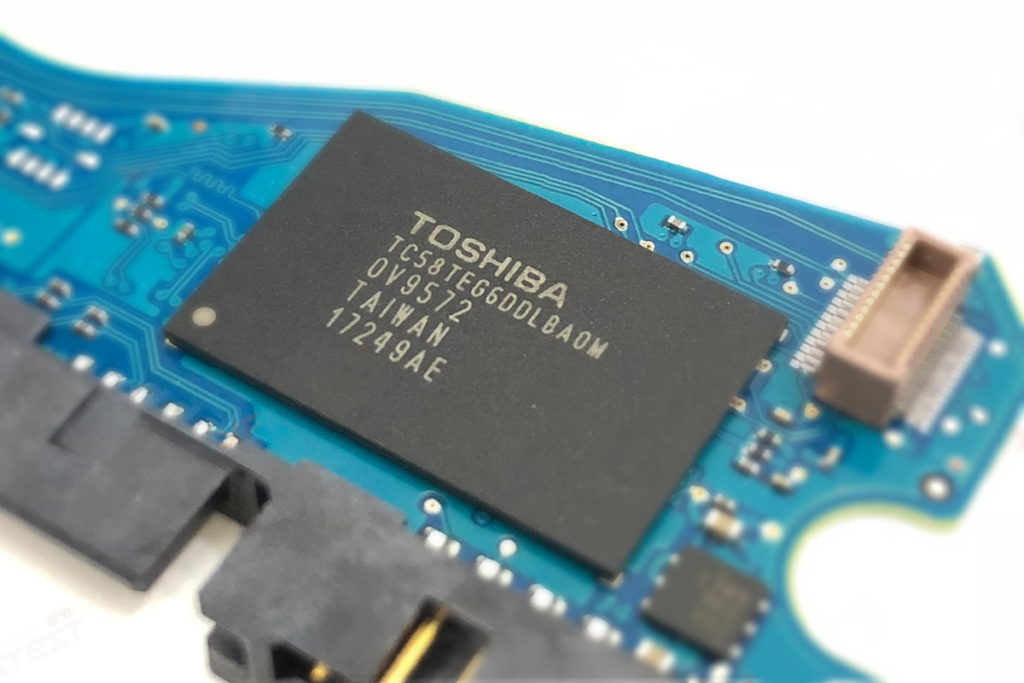

传统 HDD 与混合 SSHD 的区别在于 PCB 上有一个 NAND 存储芯片。添加此芯片是为了提高 HDD 初始化速度，它存储了部分 HDD 固件。同时，它也用作用户数据的缓存。
同时，由于闪存的特性，NAND 芯片成为驱动器的薄弱环节。这意味着，即使盘片上的服务区部分正常，如果此芯片损坏，驱动器也将无法初始化自身。
如何识别此问题？

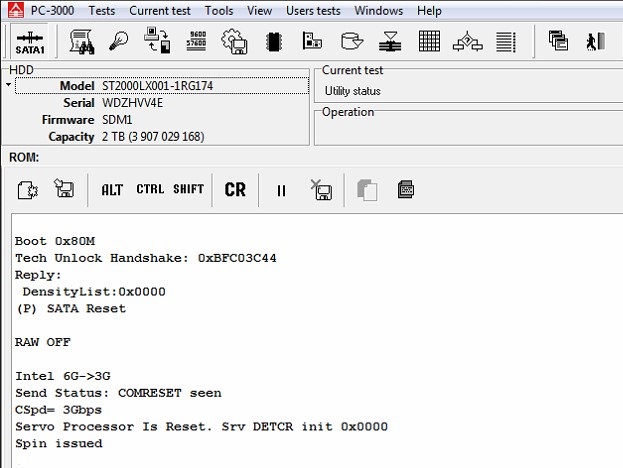

行为表现相似：驱动器通电后不旋转，但会进入 DRD + DSC 状态并显示正确的身份信息。通常，通电后，您可以在终端选项卡中看到此类错误消息：
LED:0x000000BD FAddr:0x000059D8
那么该怎么办？
首先，必须理解在这种情况下，故障盘的 PCB 已损坏。我们无法使用原装板解锁驱动器！
选择合适捐赠盘应遵循哪些参数？
-
相同的 HDD 型号
-
相同的固件版本
-
相同的 PCB 编号
所有三个参数都必须满足。
解决方案是什么？

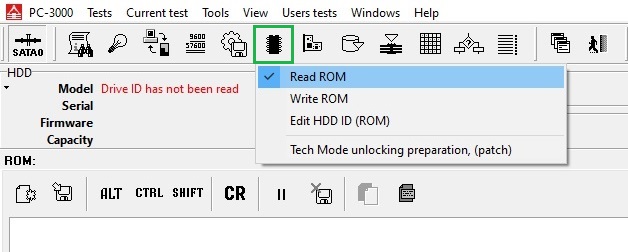

1. 通过终端读取故障盘的 ROM
2. 首先解锁捐赠盘：

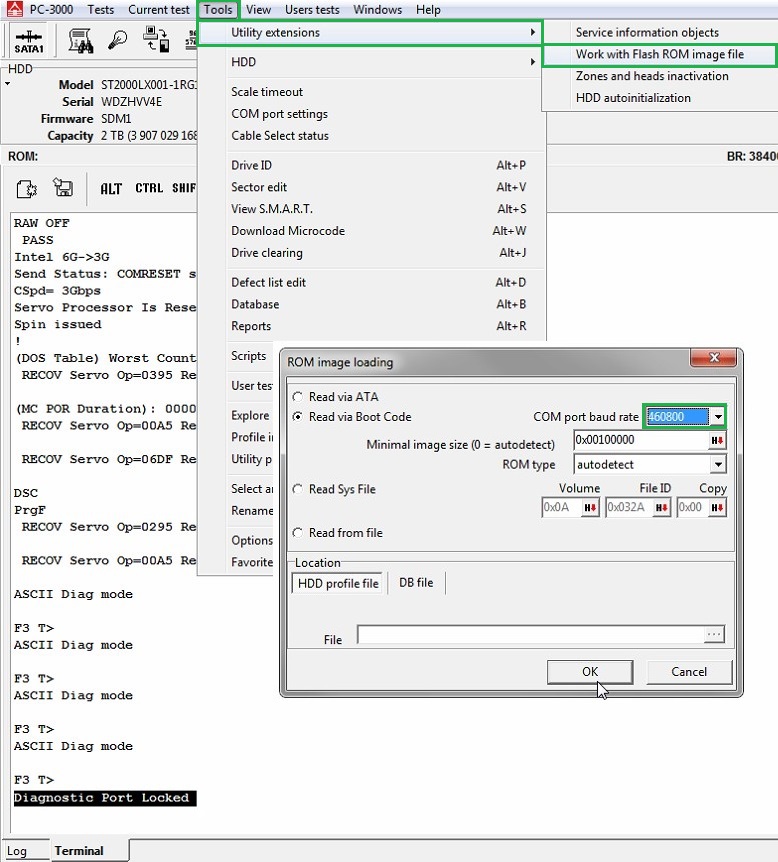

1) 处理 Flash ROM 镜像文件（波特率 = 460800 通常有效）
2) 执行解锁补丁

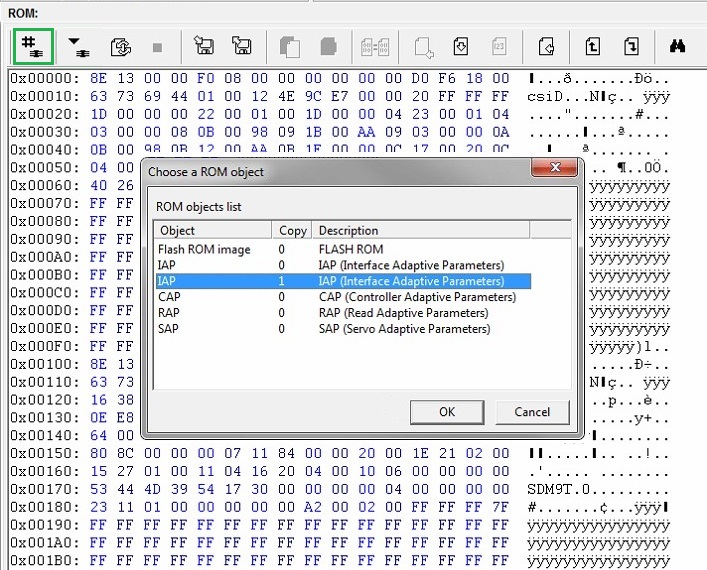

3) 打开 IAP（副本 1）

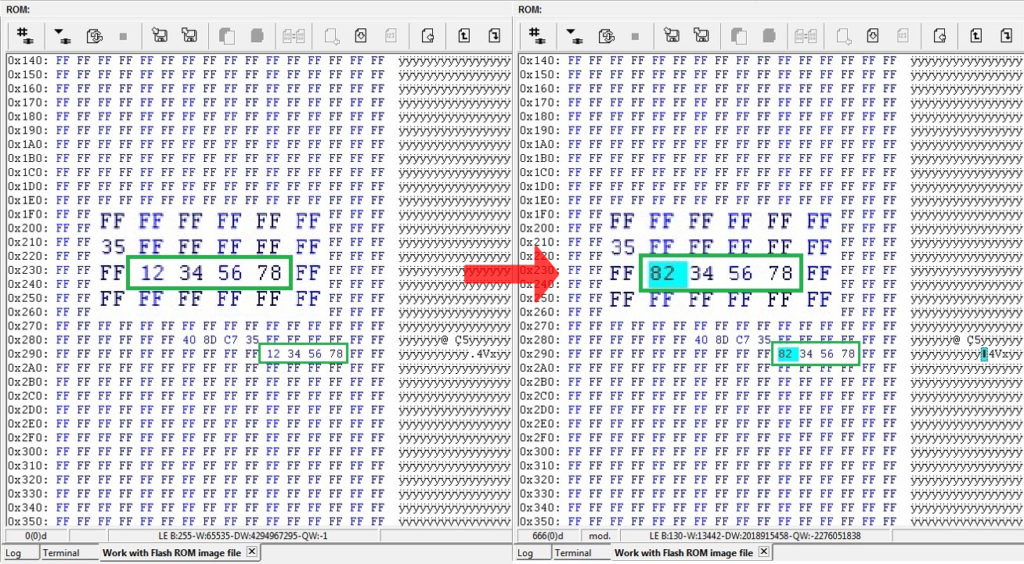

4) 查找字节序列 12 34 56 78 并将第一个字节更改为 82 34 56 78
5) 通过终端写入 ROM 来应用更改
6) 重新通电并解锁

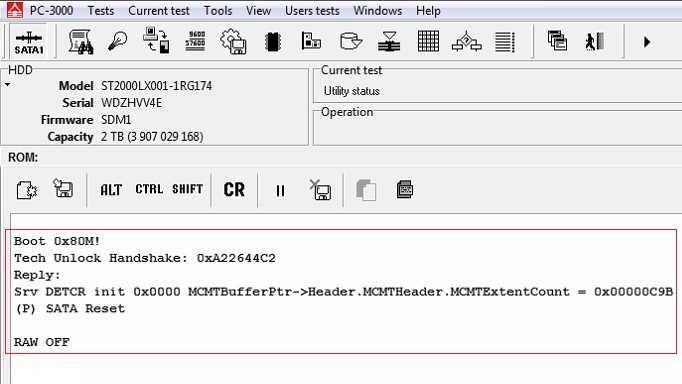

在此阶段，驱动器不会进入就绪状态。终端日志将显示：

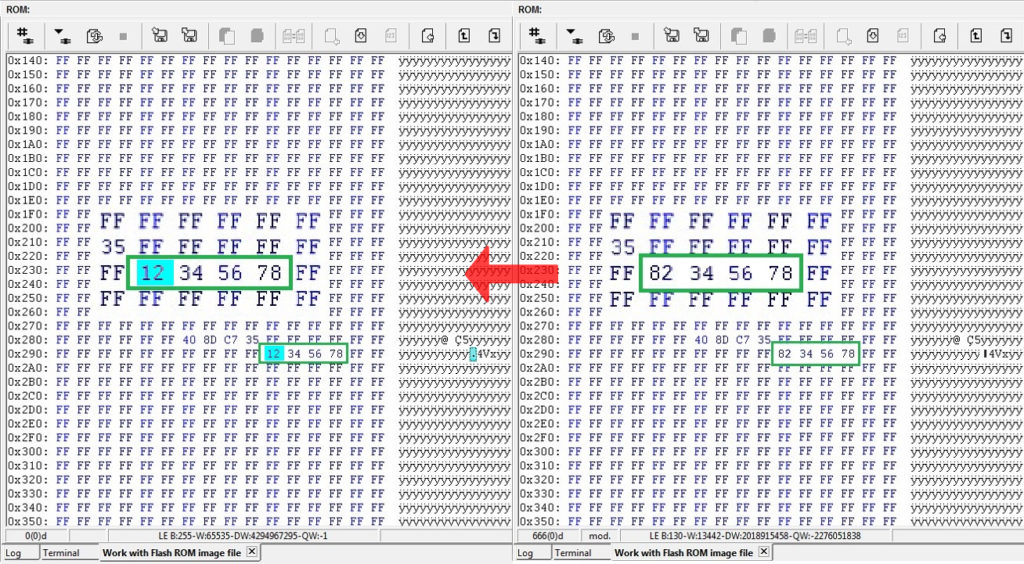

7) 打开 处理 Flash ROM 镜像 选项卡，将字节序列改回 12 34 56 78 并写入。
8) 再次给驱动器重新通电并解锁它。现在您的捐赠盘已解锁，可以通过 ATA 工作！
9) 是时候进行备份了

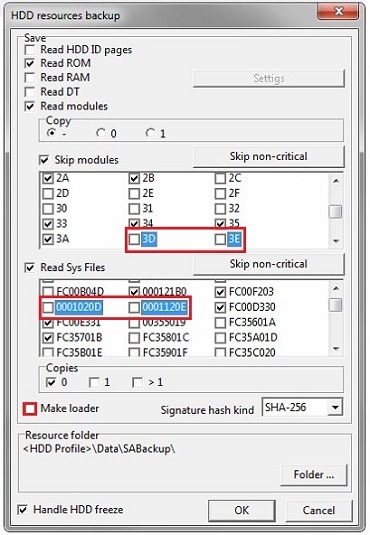

注意： 重要的是要从保存中排除 3D, 3E 模块和 20D,20E 系统文件。同时请禁用 制作加载程序 选项。

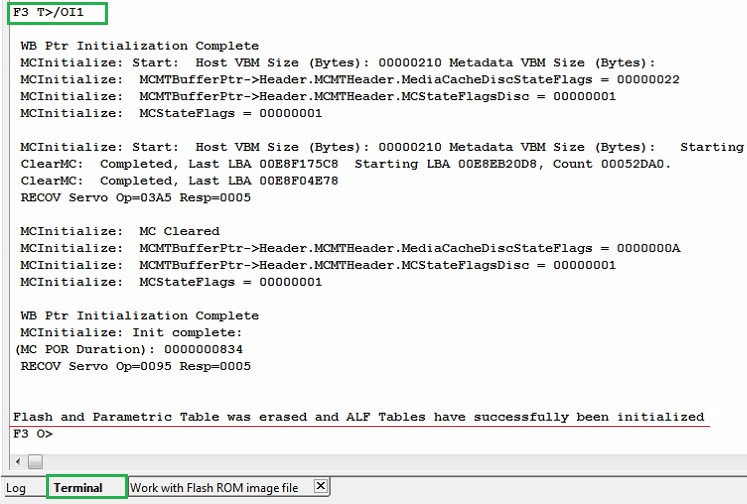

10) 通过终端命令 /OI1 重新初始化 NAND
我们已成功解锁捐赠盘，并准备好其 PCB 以用于故障驱动器。
3. 解锁故障盘将非常相似：
1) 通过终端将先前保存的故障盘 ROM 写入捐赠板；
2) 将捐赠板安装到故障盘的 HDA 上；
3) 重复解锁步骤 (1-6)；
4) 通过终端额外进行 NAND 重新初始化（/OI1 命令）；
5) 重复解锁步骤 (7-9)。
如何禁用重定位和其他后台进程？
这只能通过终端发送以下命令来完成：
在终端中显示附加诊断消息 [否] :
T>F"SerialDebugLevel",0
脱机缺陷保留 [否] :
T>F"OFFLINE_SPARING_ENABLED",0
延迟缺陷隐藏 [否] :
T>F"DAR_ENABLED",0
自动重分配（写入时） [否] :
T>F"WRITE_SPARING_ENABLED",0
自动重分配（读取时） [否] :
T>F"READ_SPARING_ENABLED",0
禁用空闲活动 [是] :
T>F"DISABLE_IDLE_ACTIVITY",1
注意： 不要尝试通过 ATA 模式下的标准方式禁用 93 系统文件中的 SMP 标志。这可能会使驱动器变砖！

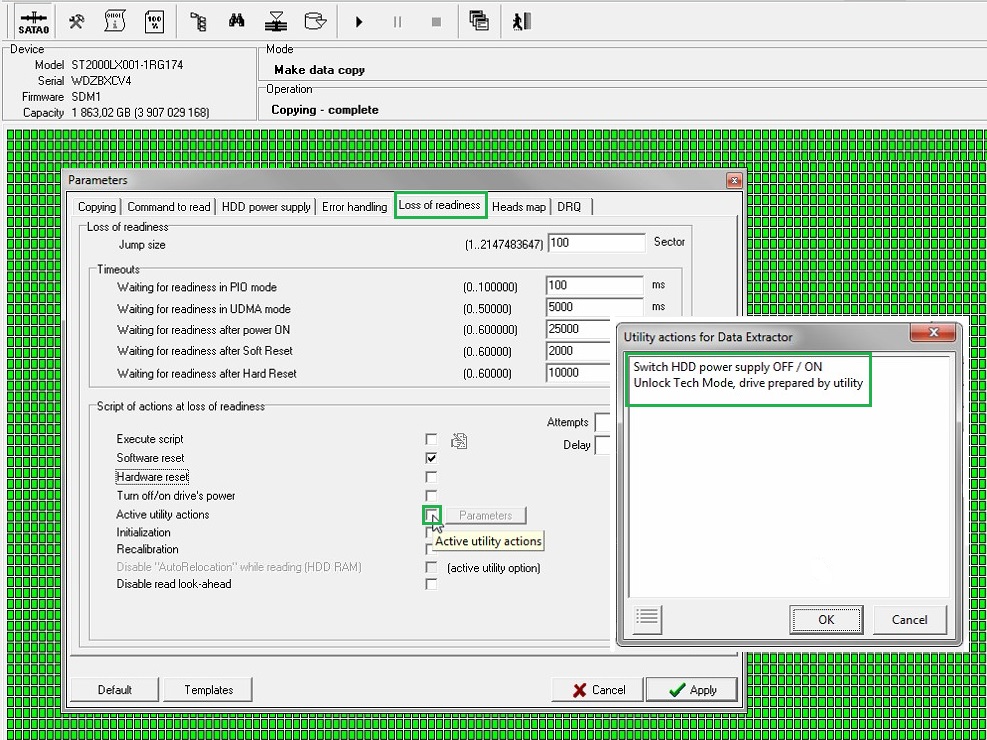

就是这样，现在您的驱动器已准备好进行镜像！记得在 DE 设置中添加自动解锁。
此类案例可以使用 PC-3000 Portable III / Express / UDMA 系统解决。
要了解有关这些工具的更多信息，请通过 [email protected] 或网站表单联系我们。
如果您想了解更多关于整个解锁过程的信息，欢迎观看视频或通过技术支持门户联系我们。
