有许多非典型设备，如媒体站、各种录像机、相机、音频播放器等，它们基于非典型驱动器。

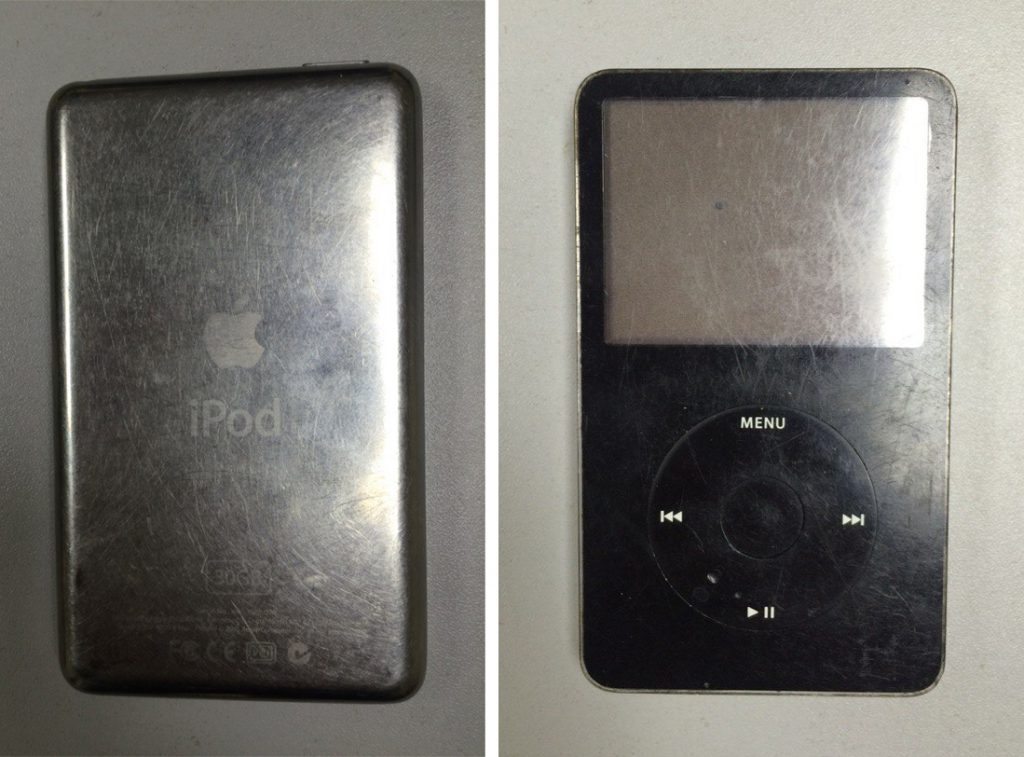

这是一个来自 iPod Video 30 Gb 的硬盘 (!!!) 真实案例。
此类播放器（第5代）于2005年10月发布。
我们开始吧…
首先，我们需要知道：– 为什么这个设备在我们的实验室里？
我们知道它被摔过，因此不再工作。
第二点：–为什么它对于恢复可能如此重要？
在现实生活中，我们不认为存储在 iPod 上的音乐收藏对客户来说会那么重要，但这个 iPod 是在 2005 年发布的，对于那个时代来说，30GB 的容量对于便携设备来说确实令人惊叹。大多数人不仅将它们用作数字音频播放器，还用作存储办公文档、图像、视频和音频文件的超超超大的便携式存储设备。例如 – 在 2005 年，闪存盘的典型容量是 128-512 Mb。iPod 允许存储大约 30-80Gb 的数据！这真的很酷！
好了，让我们打开它并检查内部。

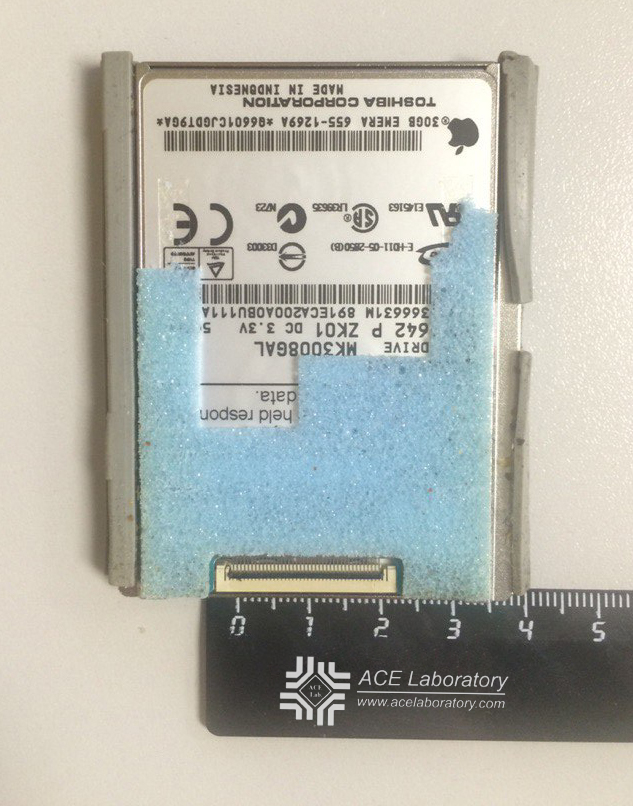

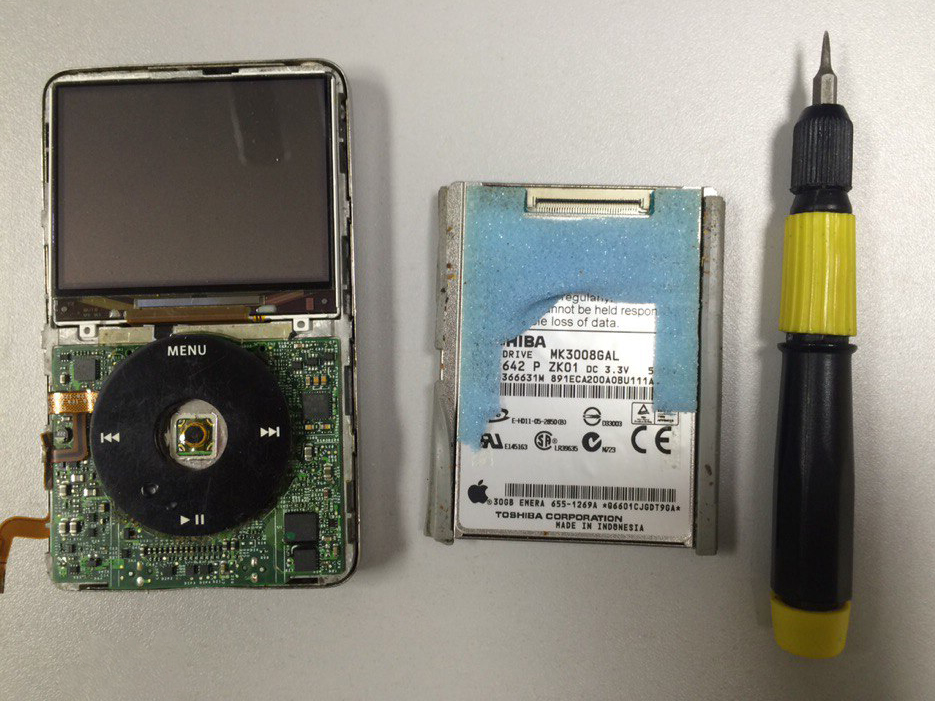

打开后，我们卸下了带有 Apple 标志的 1.8 英寸硬盘。
这是 Toshiba MK3008AL 系列的驱动器。
我们知道有 2 种类型的 ZIF 接口。
但我们需要找到一个正确的适配器来将此驱动器连接到 PC-3000（ACE Lab 不提供此类适配器）。您可以在 eBay、AliExpress 或您当地的电脑商店搜索适配器。

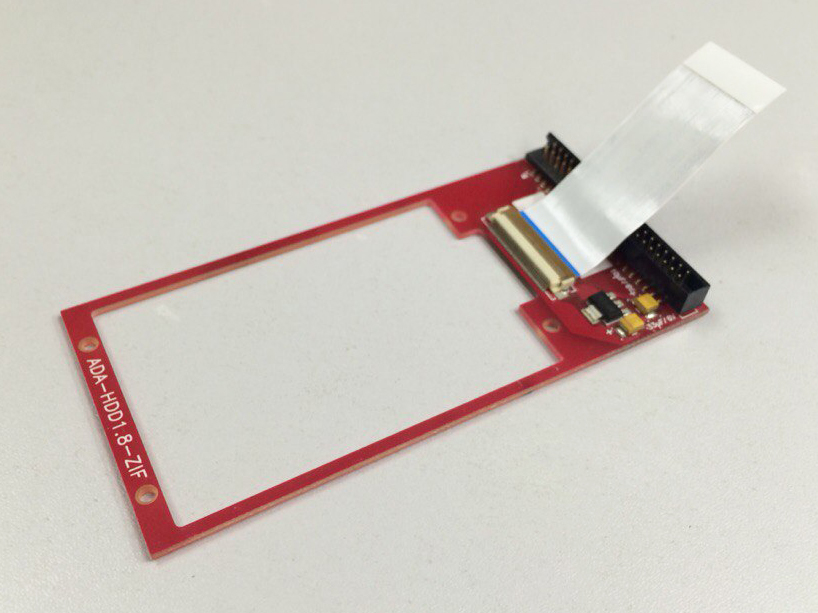

我们将使用这个：
但这个适配器只有一个 IDE 端口，因此需要将此适配器连接到 PC-2″ 适配器（此适配器在 PC-3000 板卡的标准套件中）。

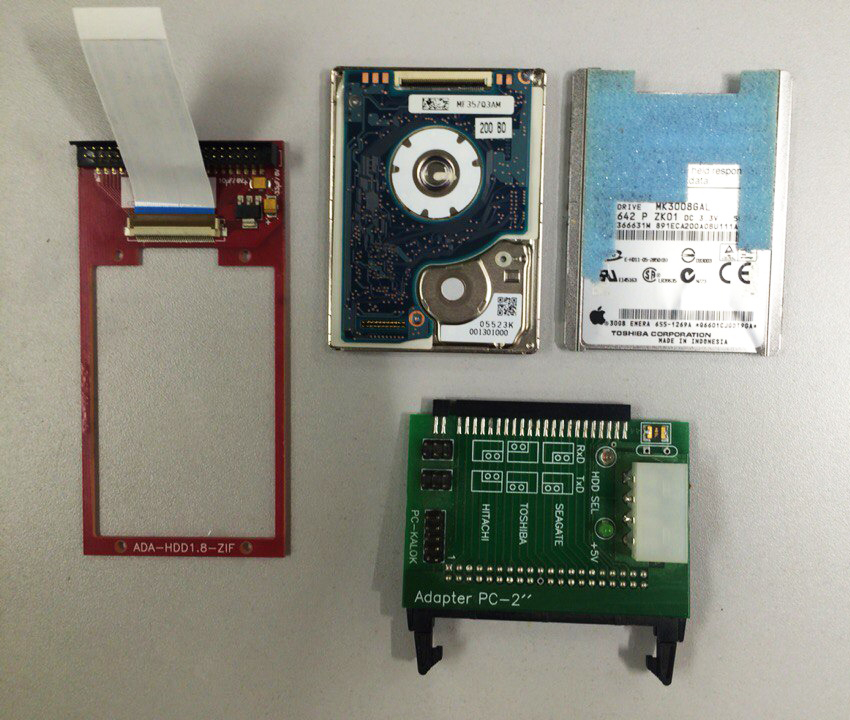

最终，我们用于此项工作的装备是：
请注意，ZIF 接口有一个键位（在驱动器的 PCB 上和适配器的柔性电缆上）。重要的是要匹配这个键位并正确连接，否则我们可能会‘烧毁’PCB。

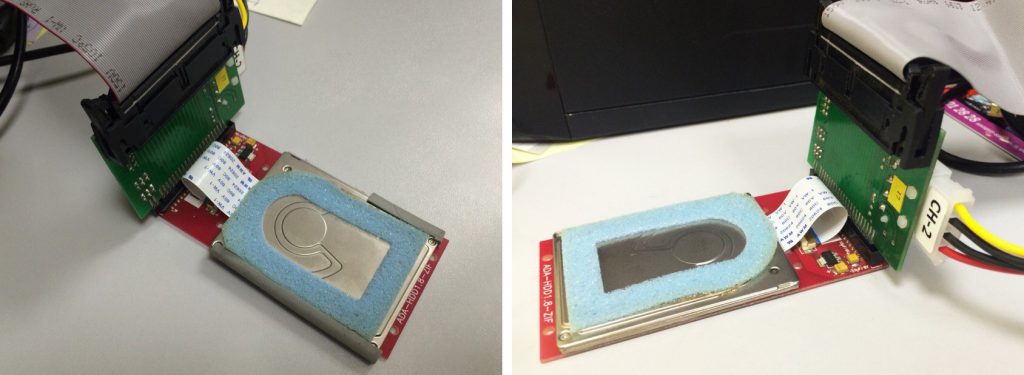

所有连接完成后，我们得到了这样一个精巧的设备：
让我们打开 PC-3000，打开电源并检查驱动器行为：
如我们所见，驱动器进入了就绪状态，但日志报告中有错误，寄存器状态不对，驱动器 ID 也不正确（但容量是正常的）。
在这种状态下，我们可以认为这个驱动器为 Apple 设备配备了特殊的修改版固件。

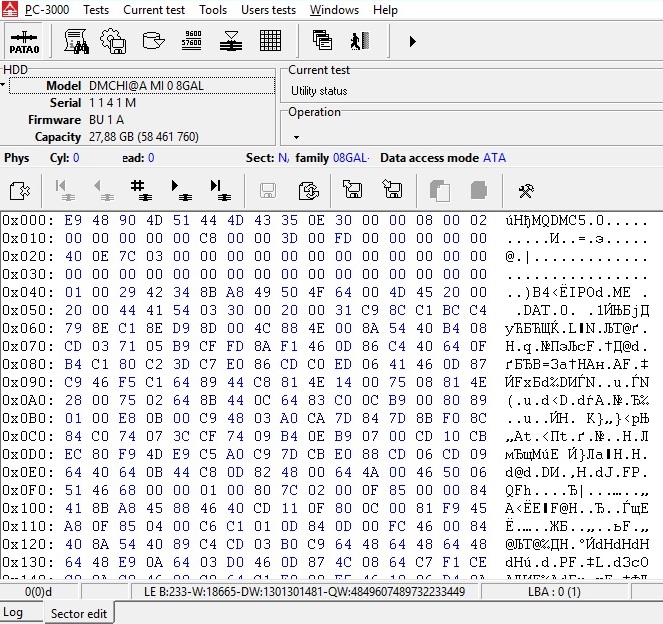

检查扇区访问：
可以访问，但 MBR 中有一些奇怪的数据..

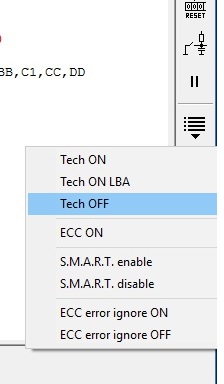

这是一个旧的三星驱动器，一些旧驱动器在 Techno 钥匙开启时会在扇区中显示垃圾数据。我们可以尝试关闭 Techno 钥匙。
但在关闭 Techno 钥匙后，情况依旧…

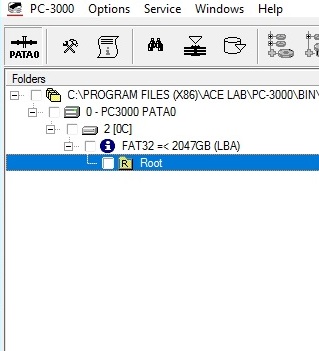

如果我们在 Data Extractor 软件中查看这个驱动器 – 我们可以看到这个驱动器有一个 FAT32 分区，但它无法识别根目录中的文件和文件夹：

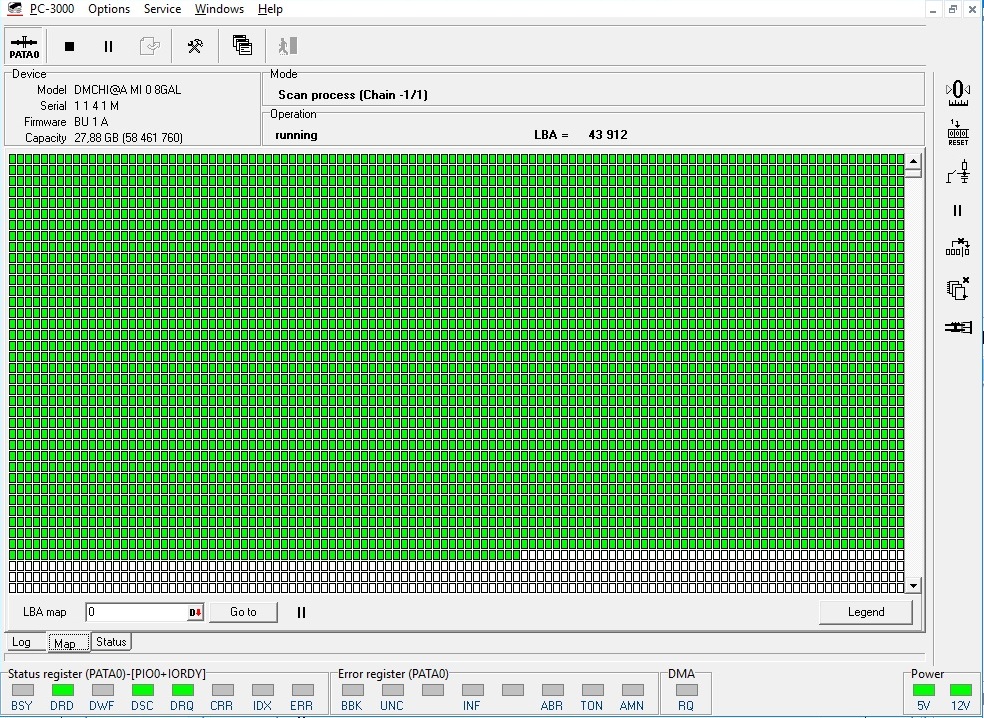

但所有扇区都可访问并且读取完美（绿色）：
我们知道这个设备（以及其他一些旧的 Apple 设备）被操作系统识别为外部驱动器（大容量的闪存盘），因此我们可以尝试在 RAW 恢复中搜索一些东西，但扫描后什么也没找到。
加密了？ – 这是一个没有加密功能的旧设备。
第三方加密软件？ – 不，iPod 只能处理原始数据（未被其他软件加密）。
也许是 PCB 有问题？它脏了或者有损坏的部件？

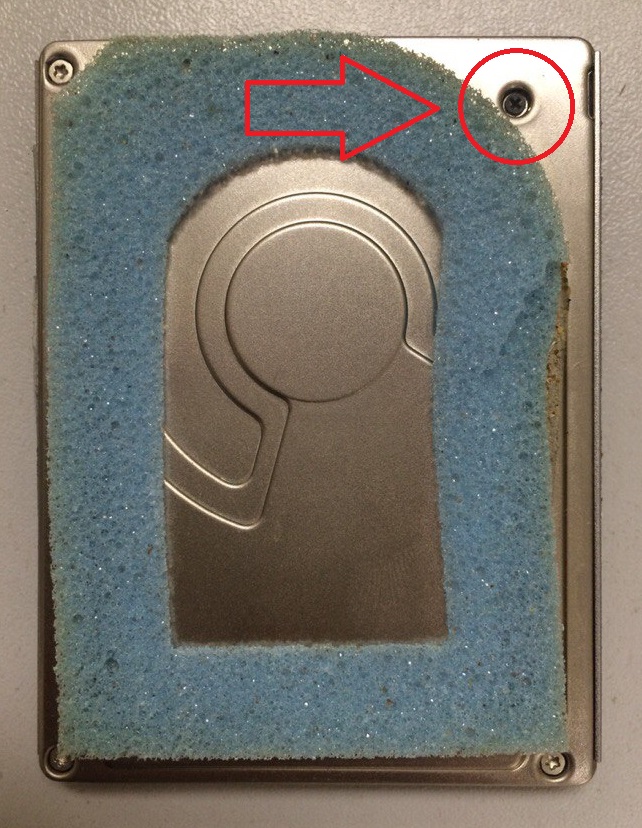

在清洁 PCB 触点后，我们发现驱动器缺少 1 个小螺丝。
1.8 英寸驱动器非常小，对外部因素（包括 HDA 的几何结构）很敏感，而且如前所述，这个驱动器被摔过。
于是，我们拧上螺丝并重新给驱动器通电：
如我们现在所见，驱动器进入就绪状态，具有正确的容量、完整的驱动器 ID，并且我们在 LBA0 看到了正确的 MBR。
好的，我们继续。这是一个被摔过的驱动器，它可能随时会彻底损坏，所以需要快速工作。

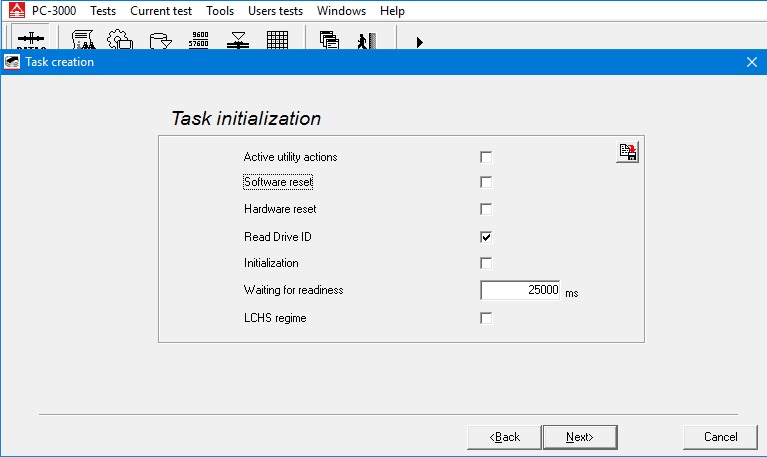

在 Data Extractor 软件中创建一个新任务，并激活“复制”选项。只保留勾选“读取驱动器 ID”选项：

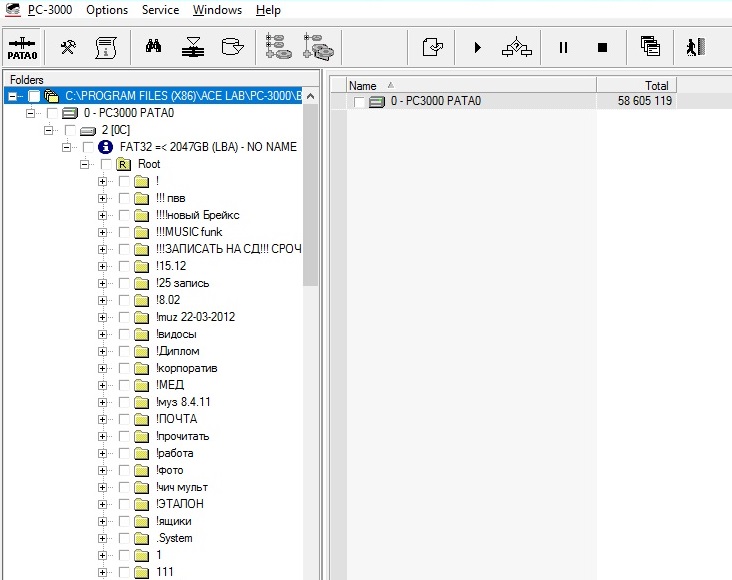

然后尝试打开分区：
所有文件和文件夹都可以保存了，所以，构建一个磁头映射图以查看驱动器读取数据时的行为（可能其中一个磁头损坏了）。
因此，接下来的步骤与处理任何其他三星驱动器类似：
即使是像这个 iPod video 这样稀有和古老的设备，也可以通过 PC-3000 恢复。

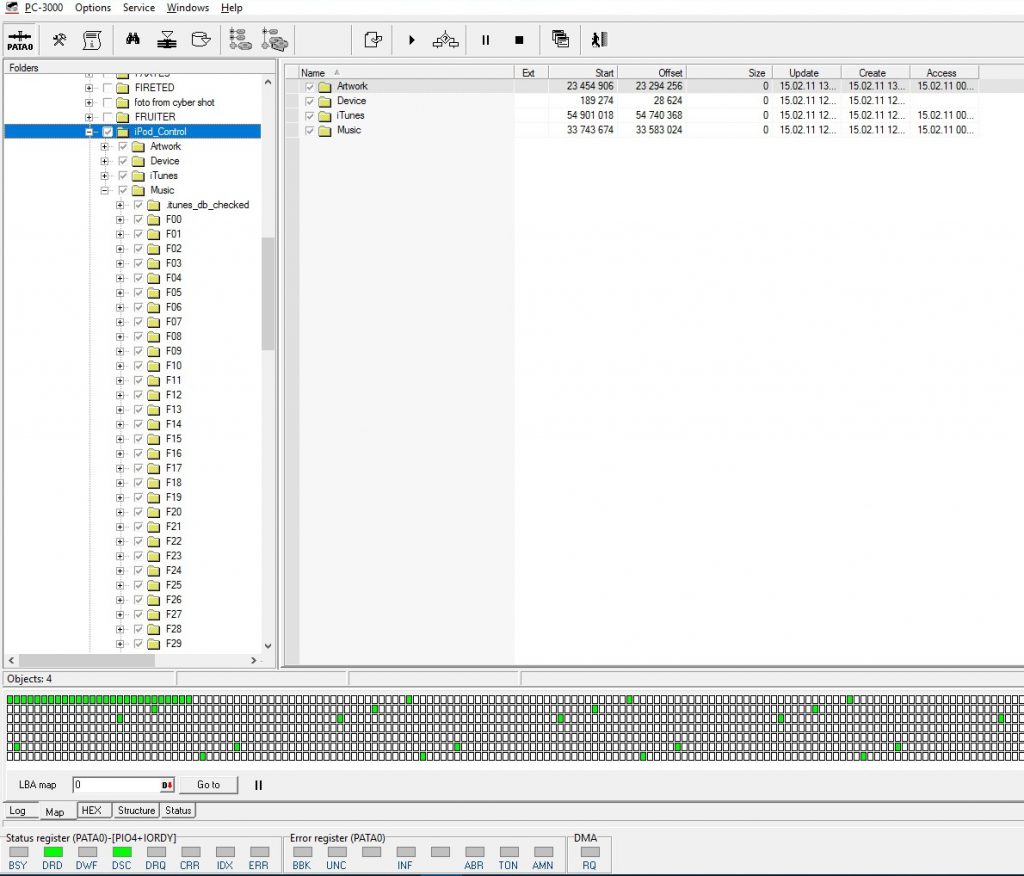

顺便说一下，您可以在 _“iPodControl” 文件夹中找到播放器的原始文件夹及其所有通过 iTunes 软件同步的音乐文件：
ZIF/LIF 驱动器非常罕见，这就是为什么解决方案不简单但可能实现。请注意，捐赠驱动器也很稀有且昂贵。因此，非常重要的一点是要非常快速地工作，因为驱动器可能随时会彻底损坏。
但 ACE Lab 技术支持 随时准备为您提供帮助。
