有时由于PCB损坏，您无法通过PC3000读取ROM。在某些情况下，您需要拆焊芯片并使用编程器设备读取ROM内容。
在本教程中，我们将展示如何操作。

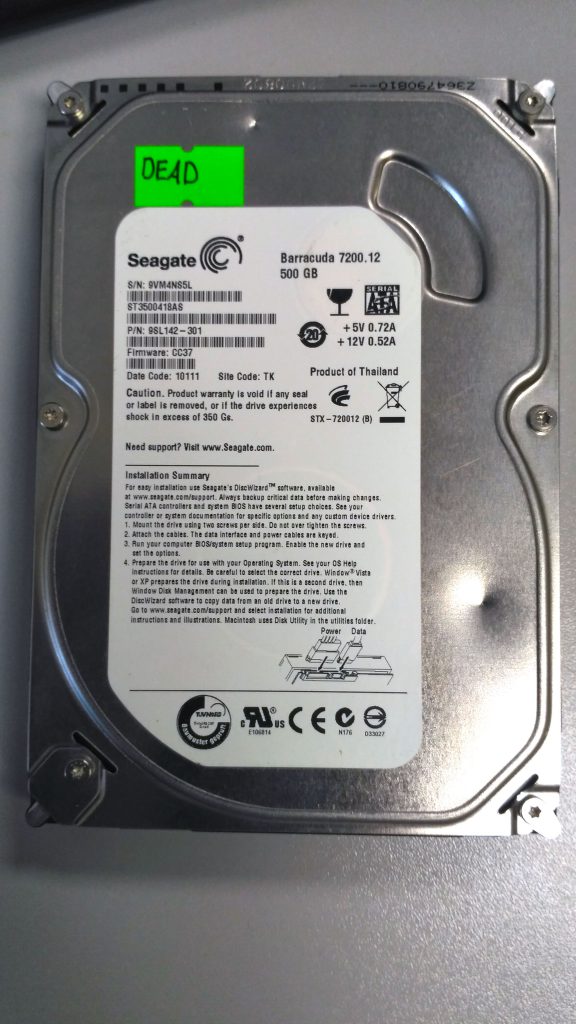

我们以希捷ST3500418AS驱动器为例。该驱动器属于F3系列，因此如果没有原始ROM数据，我们将无法使用捐赠PCB。

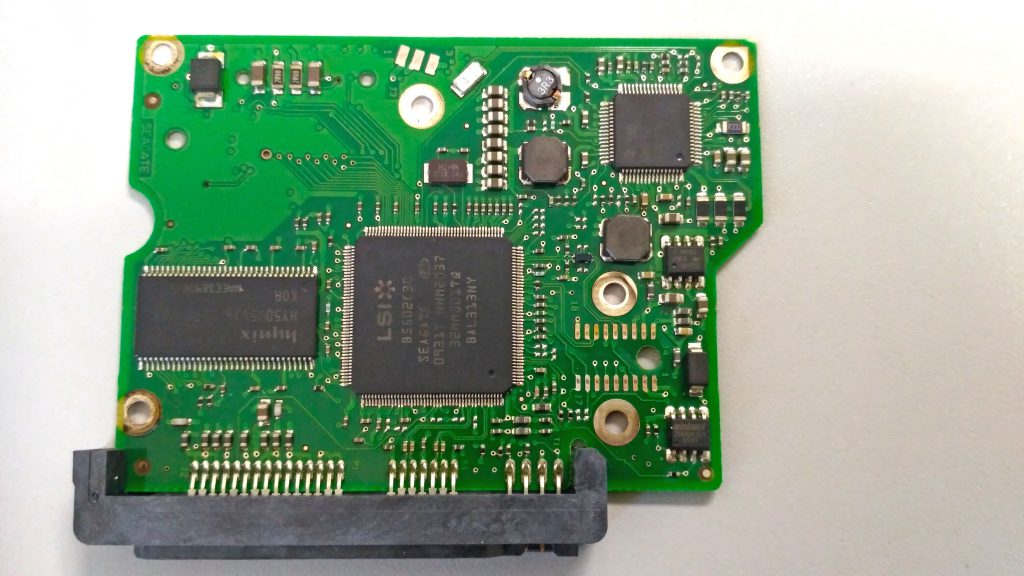

已拧下螺丝的PCB

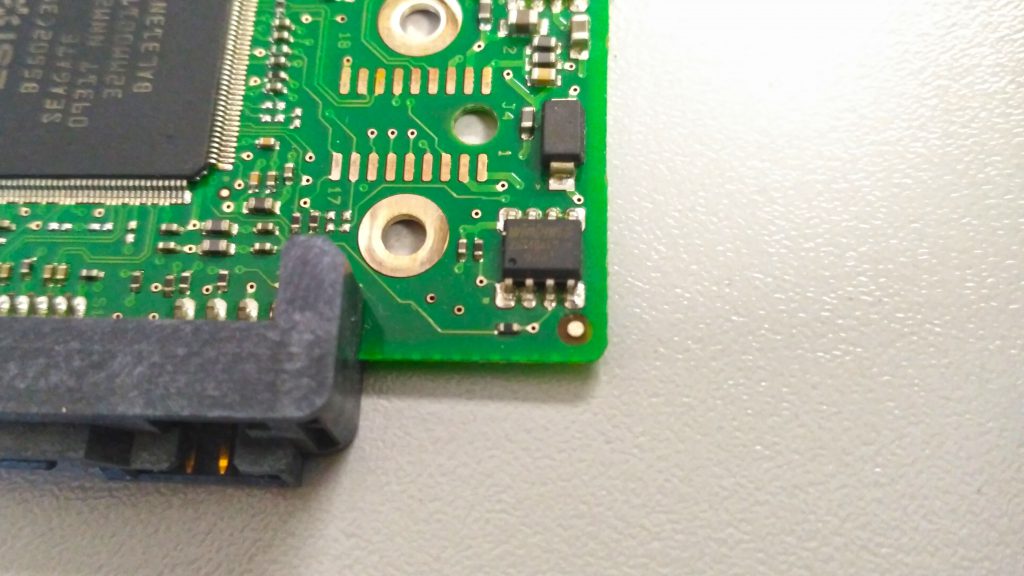

这是ROM芯片。它是Winbond W25X40AL。如果您不确定哪个芯片是ROM芯片 – 通常ROM芯片是8引脚SOIC封装。您也可以通过芯片标签搜索数据手册。
使用钳子和热风枪拆焊ROM芯片

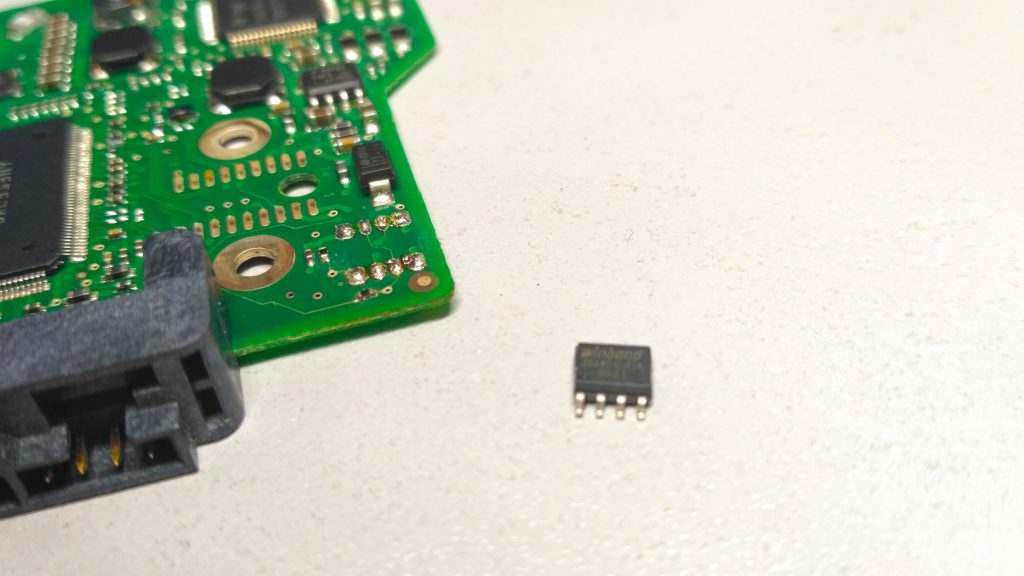

芯片已拆焊！

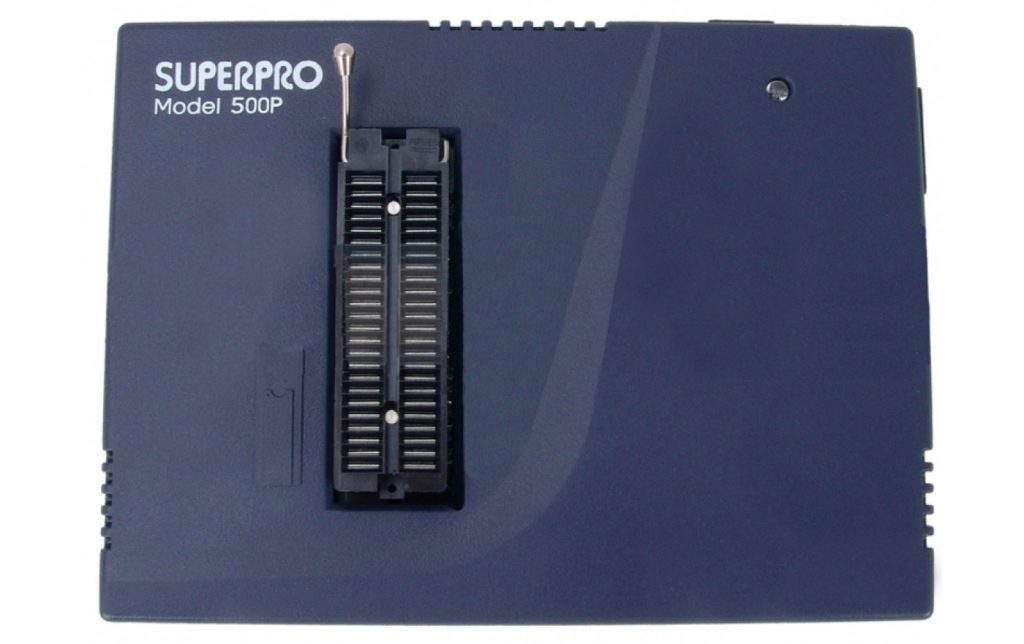

现在我们需要将芯片插入编程器设备。我使用了Xeltek SuperPro 500P编程器和SOIC适配器。该型号的编程器自2013年起已停产，但它仍然是一个不错的设备，并且适用于读取HDD PCB上常见的大多数ROM芯片。

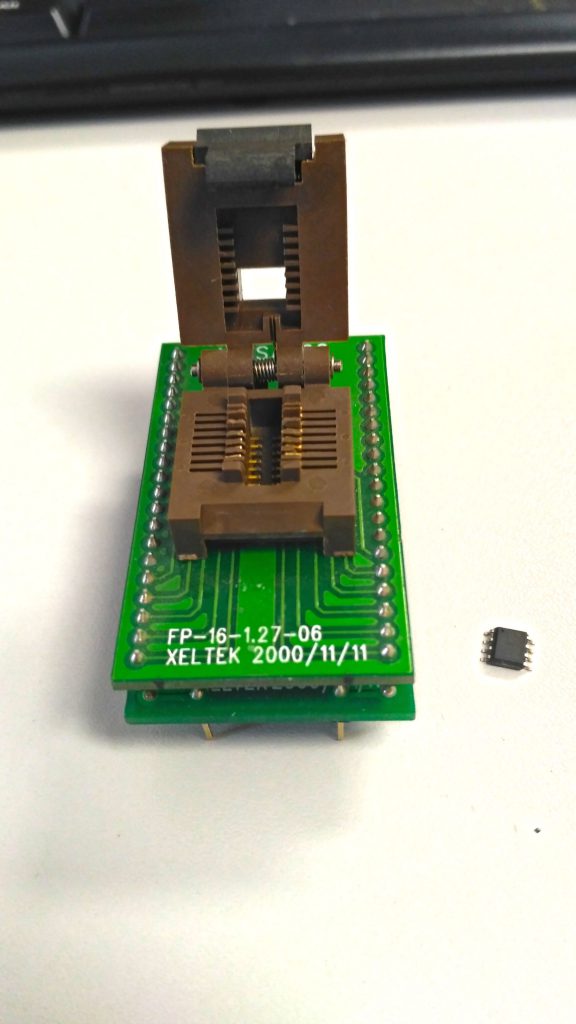

要读取芯片，我们需要使用SOIC适配器。

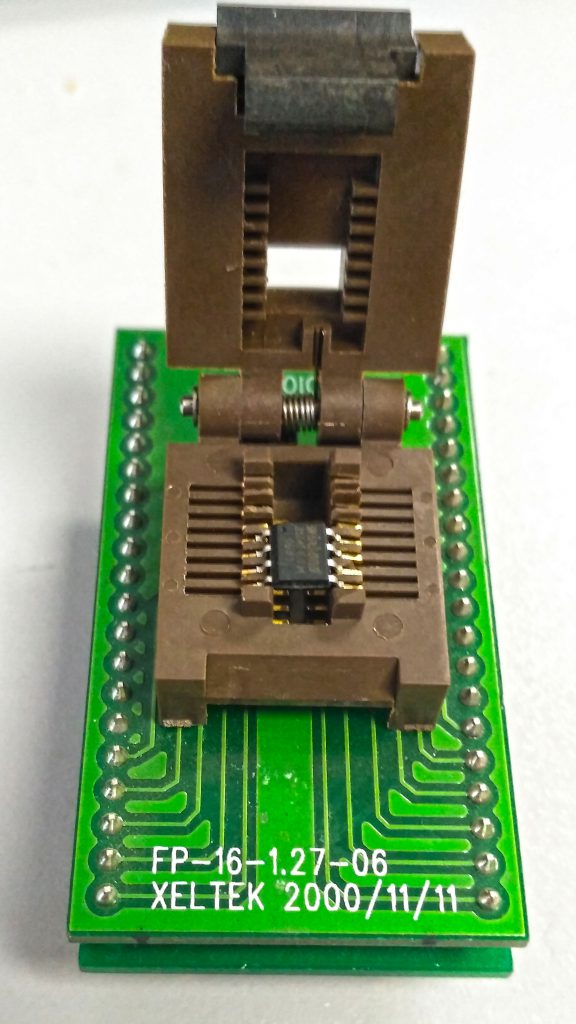

将芯片靠近适配器底部放置，钥匙标记必须在左上角。每个芯片的放置方式可能不同，因此请在编程器软件中检查放置位置。

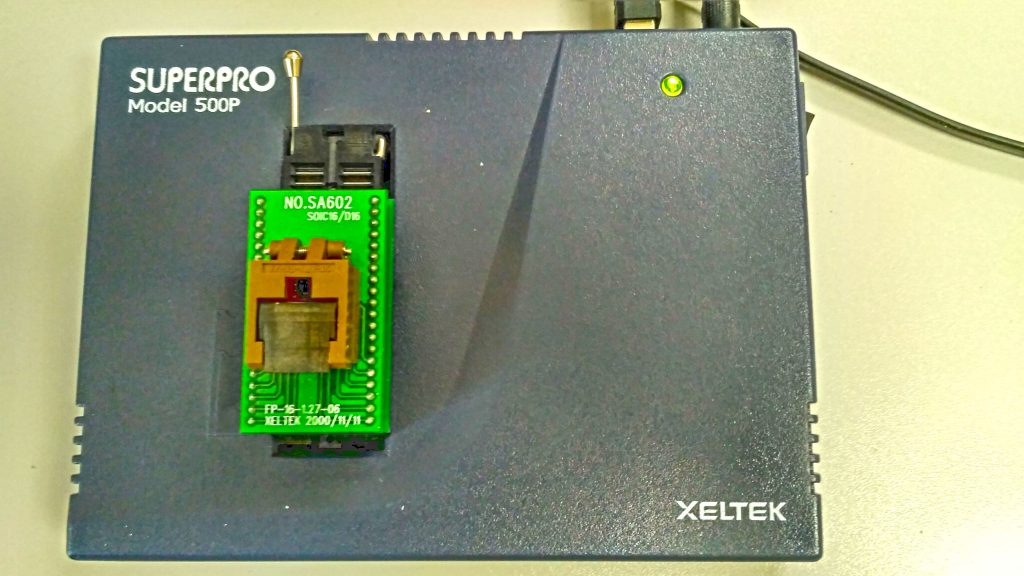

现在将SOIC适配器插入编程器，也将其放置在DIP面板的底部。
现在一切准备就绪，可以读取芯片了。

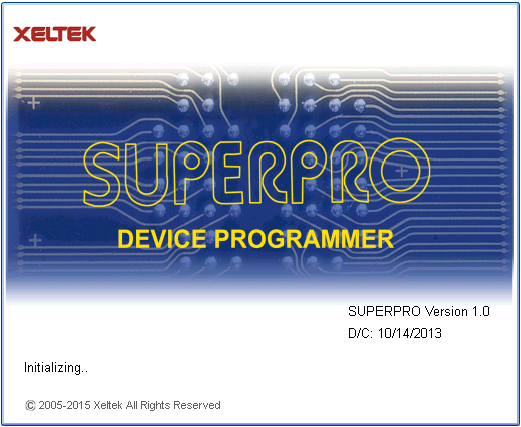

让我们运行Xeltek软件

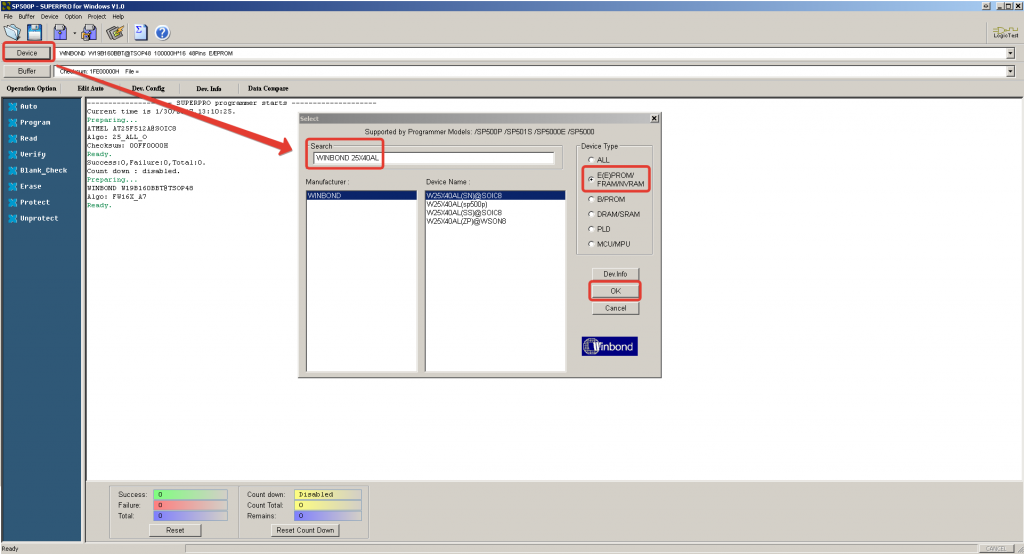

您需要按下器件选项卡，选择您的ROM芯片并按确定。
如果您不确定如何在SOIC适配器中放置芯片，可以按器件信息按钮查看关于ROM芯片的文档

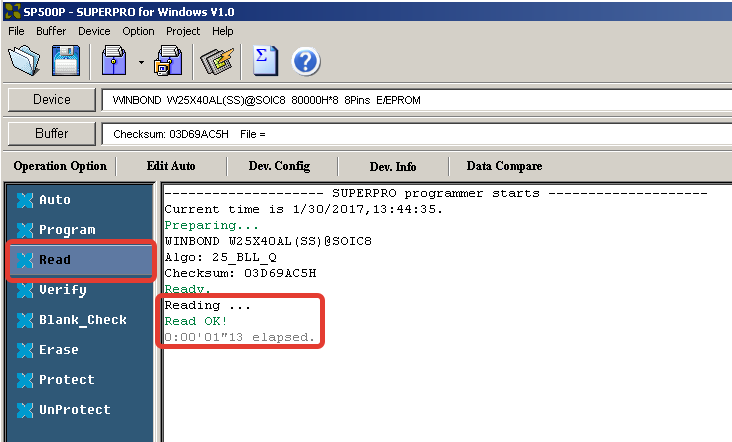

通过左侧面板的读取按钮读取ROM芯片。如果读取成功，您将看到类似
正在读取... 读取成功！ 耗时 0:00'01''13。

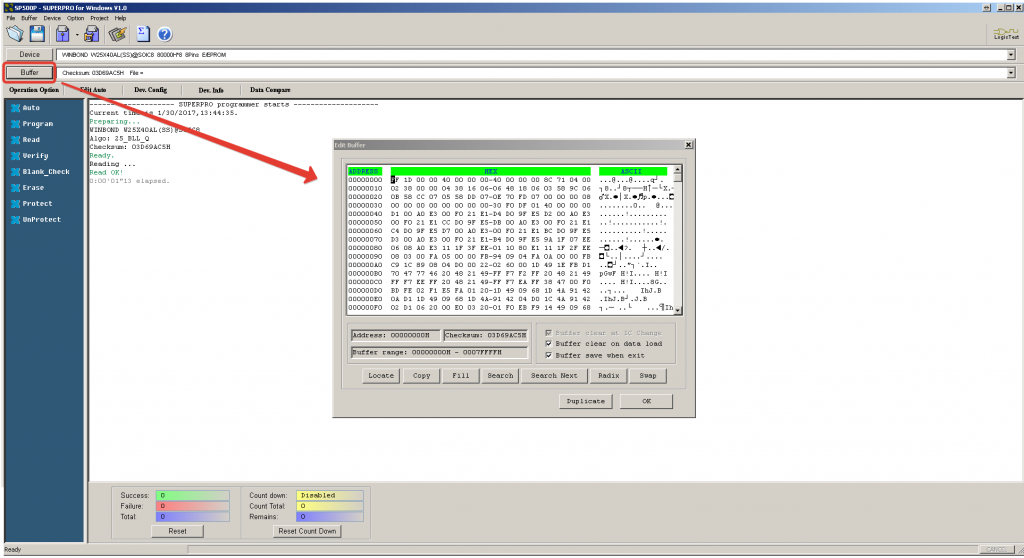

您可以检查缓冲区以直观地确认ROM已被读取。

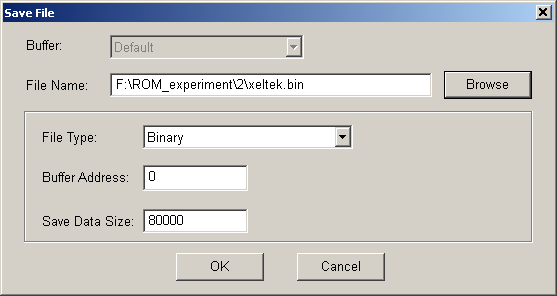

要将ROM内容保存到文件中，请按保存文件图标。
在此处选择文件类型 = 二进制。

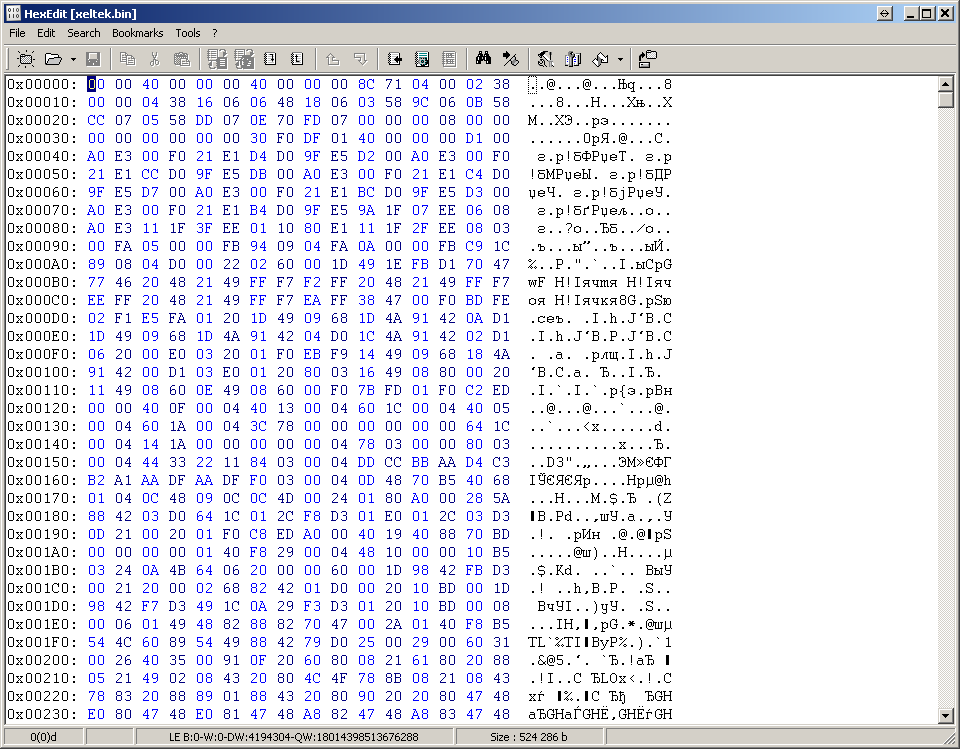

现在您可以使用生成的bin文件写入捐赠板，或在ACELab十六进制编辑器中打开它以进行任何更改或检查某些信息。
祝数据恢复顺利！
