从2017年开始，ACE Lab开始生产新版本的PC-3000 Express，其中包含一些增强功能和新电源适配器。
添加新端口的主要原因是当今PC中的电源模块要么不再使用旧的4针PATA电源，要么只使用一个带有2-3个连接器的分支。我们的工程师决定将其更改为新的POWER SATA端口，以便更方便地连接到现代PC配置中的电源模块。
另一个改变 – 是新的桥接芯片88SA8052-64 QFN Serial ATA 3.0 GB/s，具有改进的电源方案。通过一些硬件和软件的改进，SATA端口的速度和稳定性得到了提高。
有什么新变化？当然，首先映入眼帘的是新的POWER SATA端口，用于为PC-3000 Express提供电源。
但主要功能对于购买了新版本PC-3000 Express的客户来说是一个惊喜！请继续阅读以了解它。

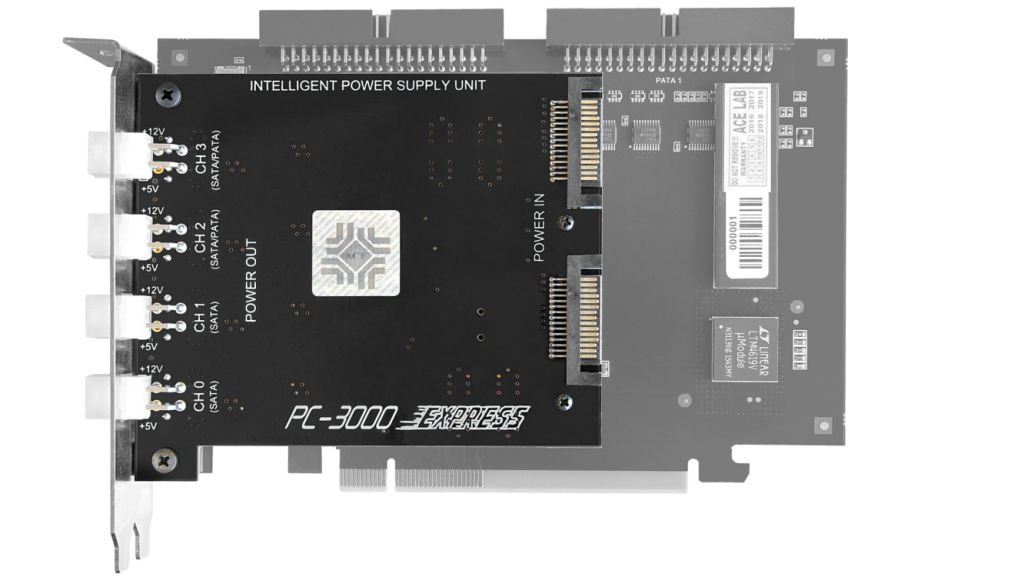

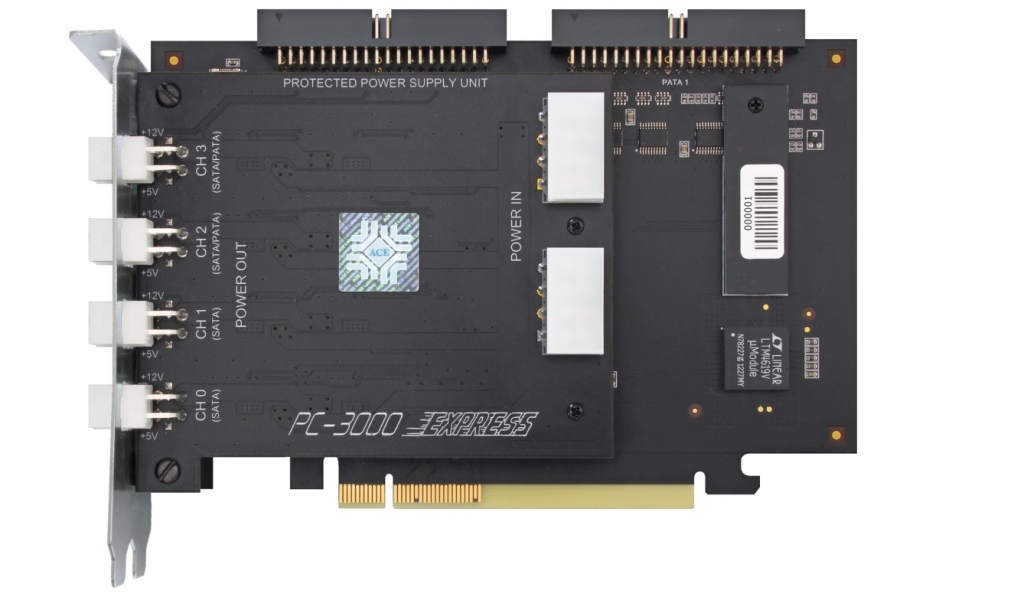

PC-3000 Express REV 1.0

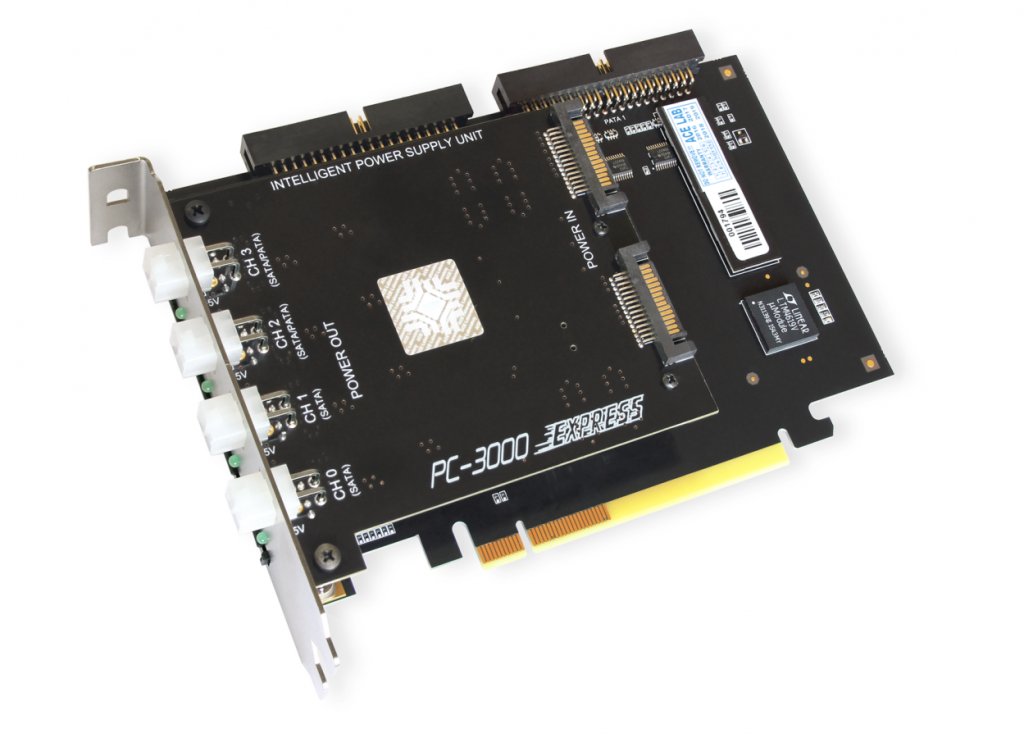

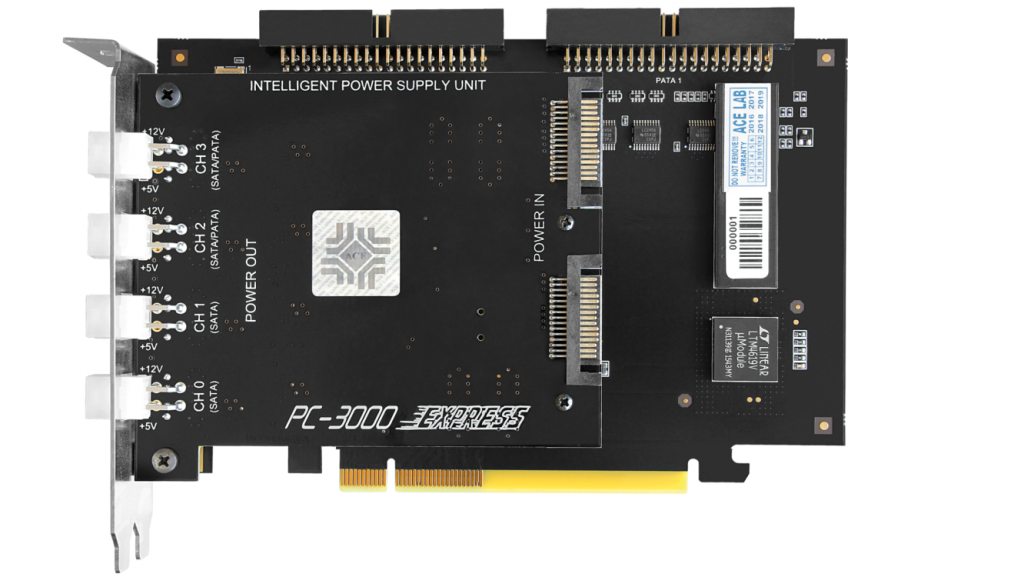

新版 PC-3000 Express REV 2.0
PC-3000 Express REV 2.0中的智能电源单元
这是一个新的智能电源单元，可以通过新的示波器功能为HDD研究和诊断提供额外帮助！

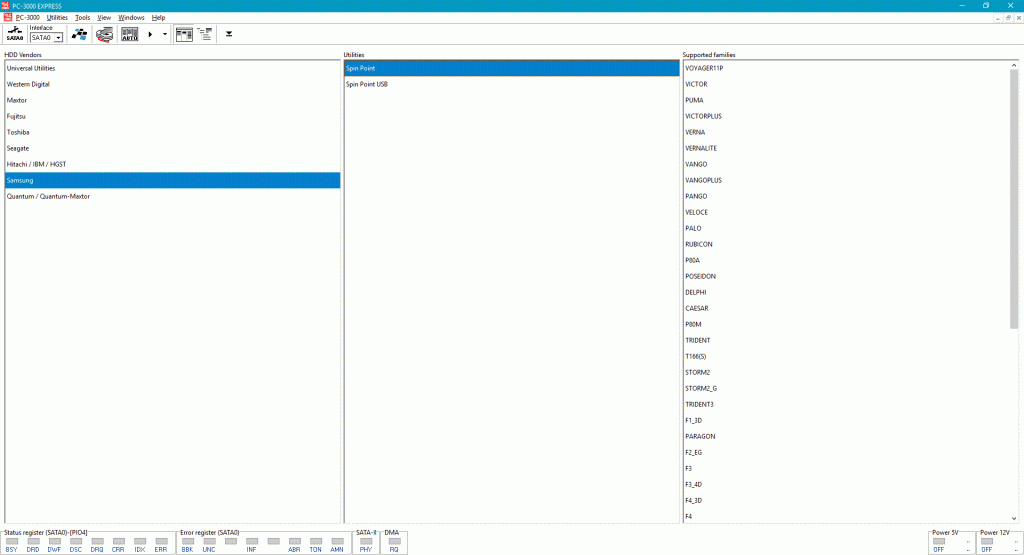

从PC-3000 x6.3新软件版本开始，可以使用新的测量功能。要激活新窗口，我们只需在PC-3000主工具选择窗口中点击电压字段：
电源二极管字段
电源二极管关闭
电源二极管开启

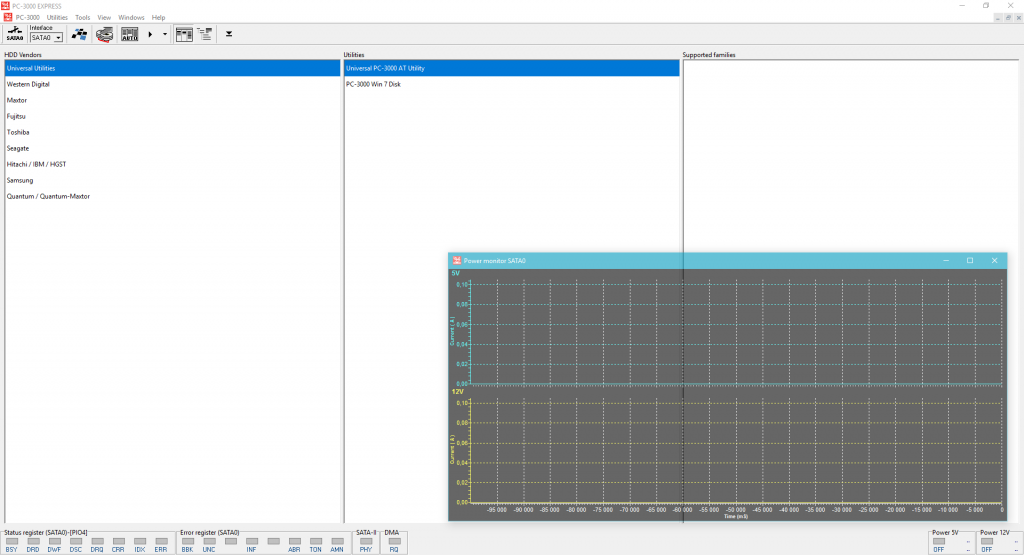

打开后，将出现带有电源监视器的新窗口：

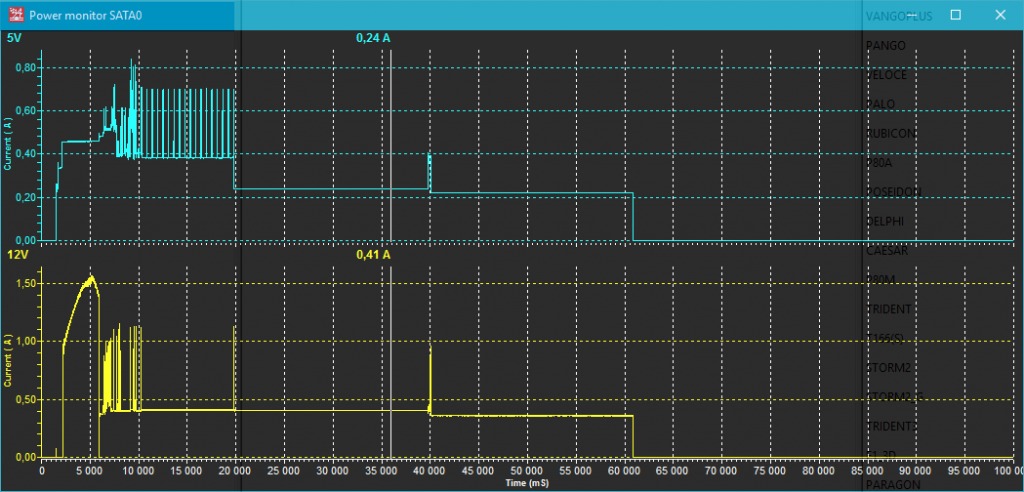

电源监视器

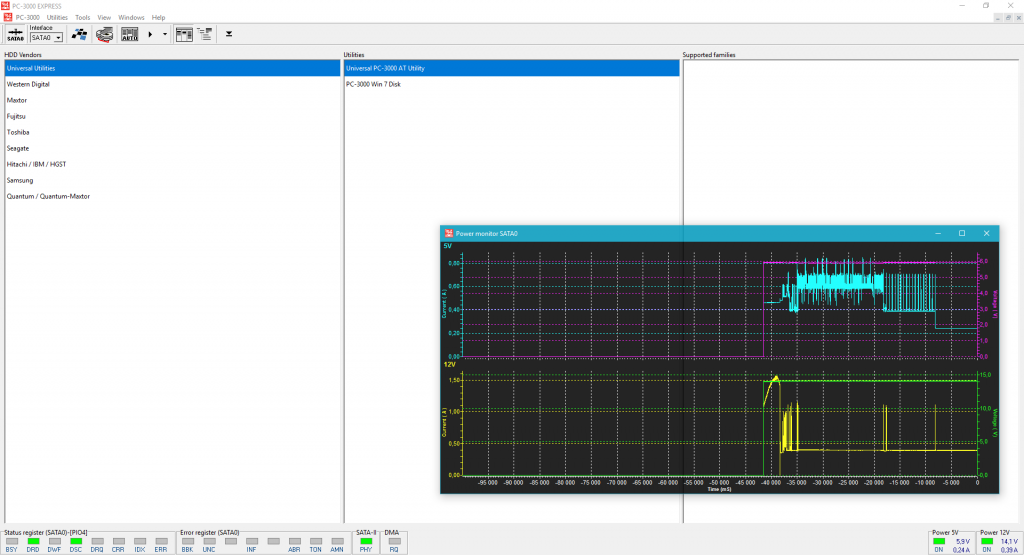

借助此监视器，可以检查5V图表（2.5″和3.5″驱动器）的电源消耗情况
-
电压 (V)
-
电流 (A)
以及12V图表（3.5″驱动器）
-
电压 (V)
-
电流 (A)
如果您右键单击电源监视器屏幕，您将能够更改设置：

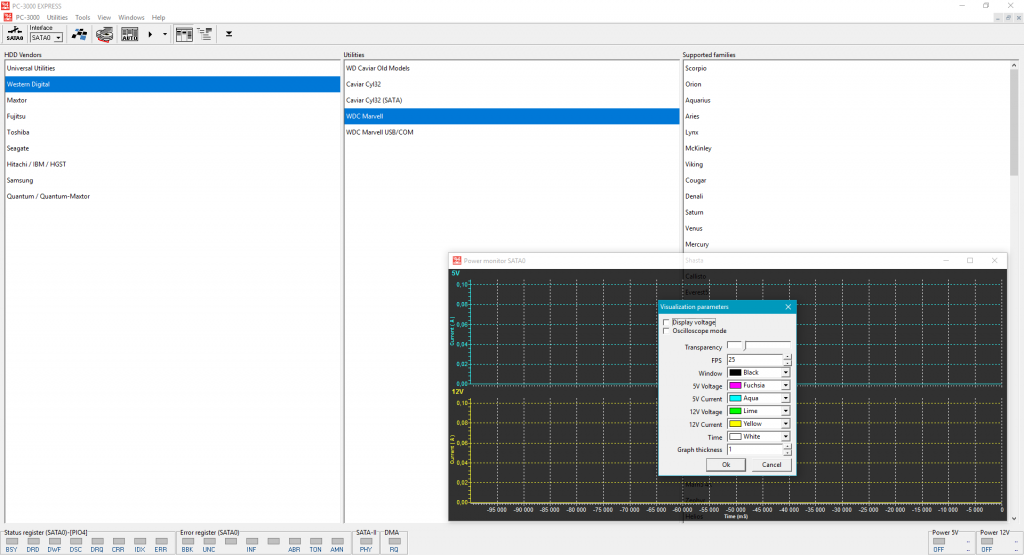

可视化参数
在此选项窗口中，我们可以：
-
打开或关闭电压图表；
-
使用示波器模式；
-
更改透明度；
-
更改图表绘制的帧率（从1到25 FPS，推荐使用15 FPS）；
-
更改图表的颜色；
-
更改图表线条粗细；
电压图表已关闭
选择两种不同图表绘制类型的选项：
默认视图（图表从左到右绘制）
示波器视图 （图表从右到左绘制）
更改透明度类型以便于工作过程：
最低透明度

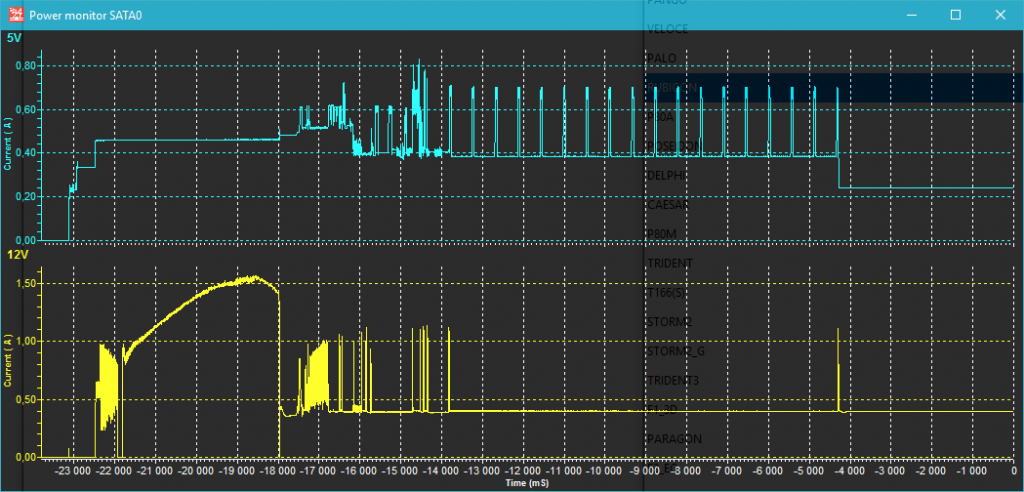

中等透明度
最高透明度
还可以通过左键单击来更改图表细节的缩放比例。
在下面的屏幕截图中，您可以看到两个示例：

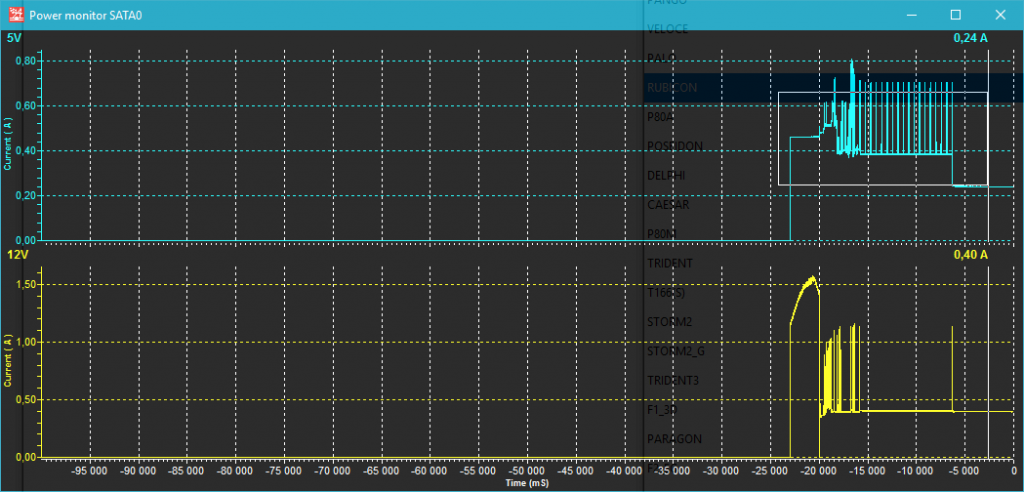

带有选定区域的默认比例
先前选定区域的缩放比例
此外，在主PC-3000设置中，可以设置过流时声音警告的电压限制。新的PC-3000电源适配器有一个小型蜂鸣器，可以在PC电源模块出现问题或过流问题时警告用户。您可以设置输入和通道的电压限制 – 如果电压超过限制，用户将听到警告"哔"声：
过流警告声音的 电压限制
现在让我们通过一个实际例子来看看新功能！
我们将连接一个普通的2.5″ WD3200BEVT驱动器，并检查其功耗行为。

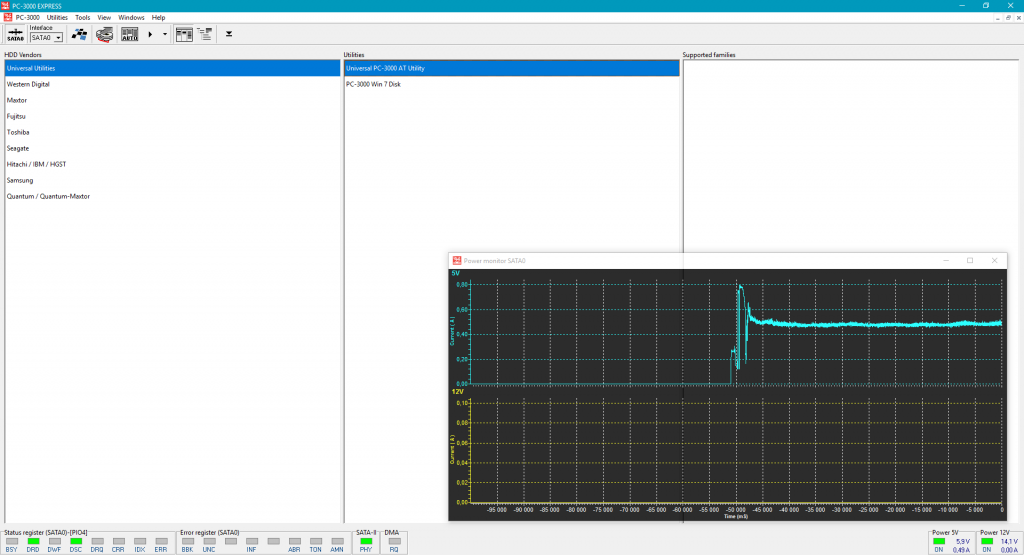

在打开电源后，驱动器开始旋转电机，这就是我们看到电流跳变的原因。达到就绪状态后，功耗下降：
HDD上电和就绪状态
另一个跳变发生在WD工具初始化之后。但总体上驱动器工作正常，没有任何问题：

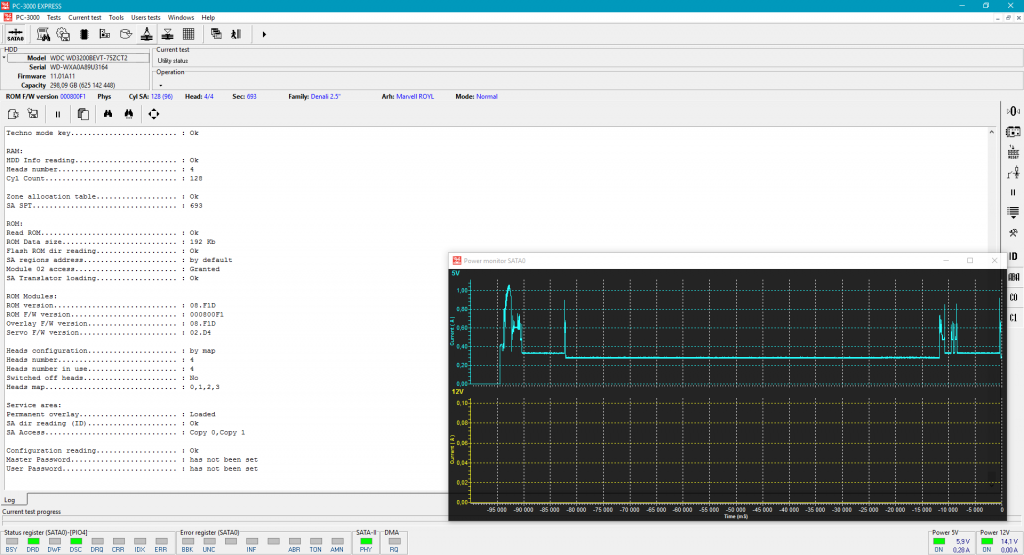

工具初始化
开始磁头测试后，功耗增加，因为驱动器正在移动磁头并进行一轮读写操作：

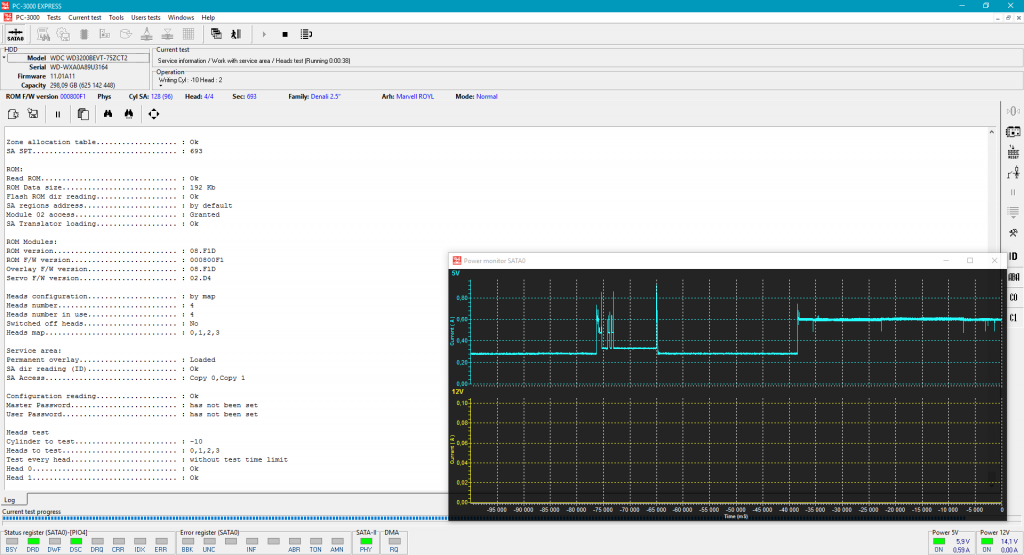

磁头测试

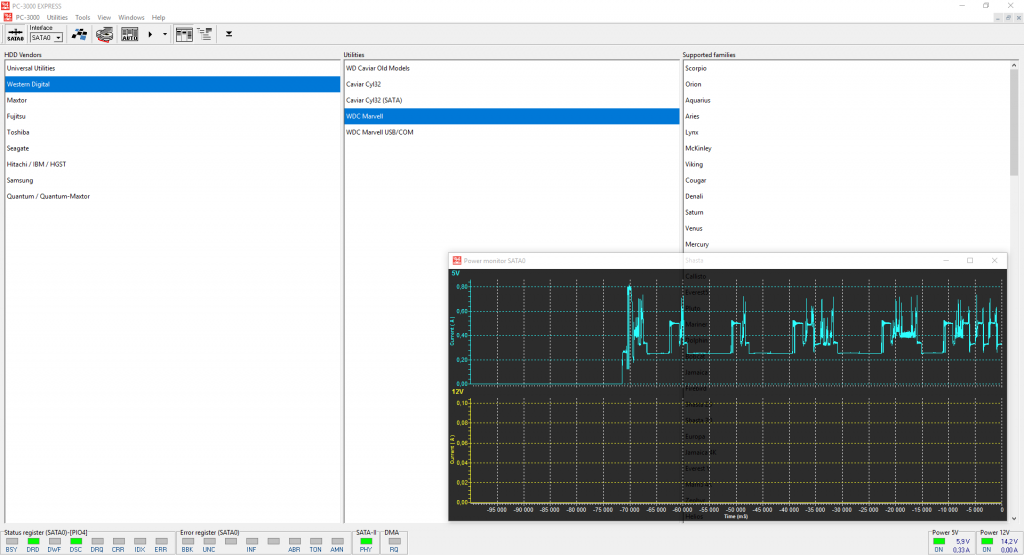

最后，在大规模使用驱动器时（如带有复杂数学运算的验证测试），功耗增长到最大值！电流下降的小线是驱动器扇区读取有延迟的地方（黄色和紫色）：

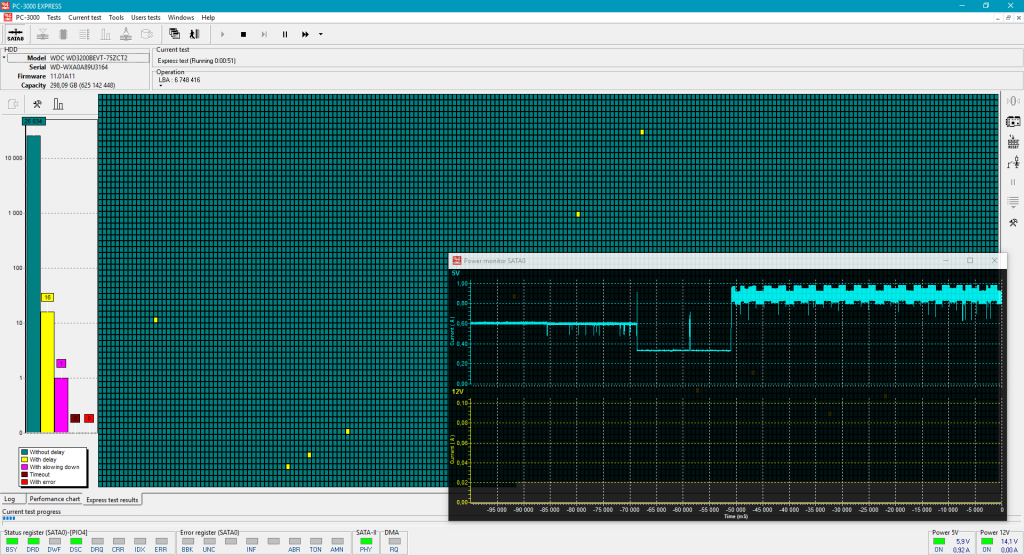

验证测试
那么实际用处呢？新的电源监视器究竟在什么时候可能有用？基本上，它可以在各种不同的案例中提供帮助。它可以帮助检查驱动器的行为，并清楚地了解硬盘出了什么问题。
几个例子：

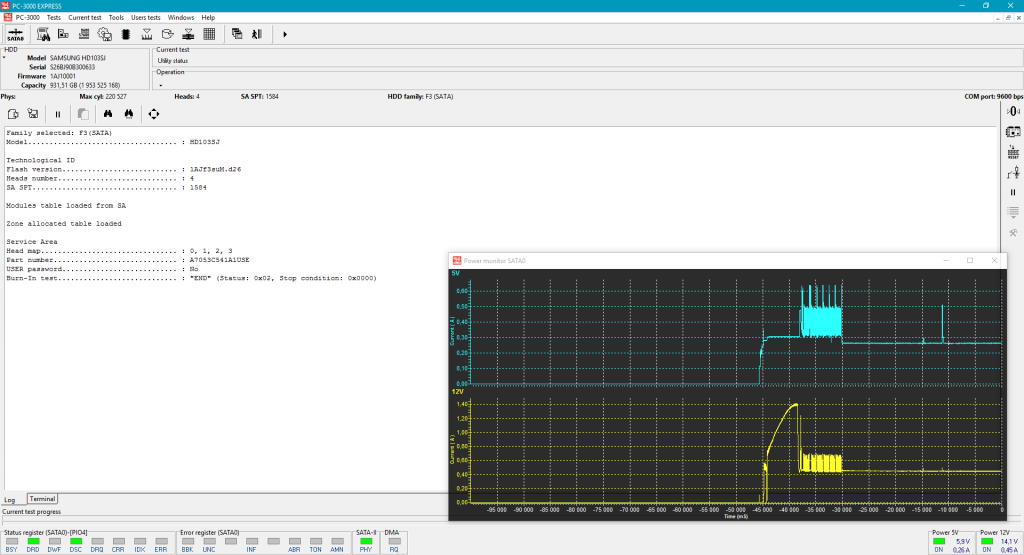

3.5″ Samsung HD103SJ。健康
正常的3.5″驱动器初始化

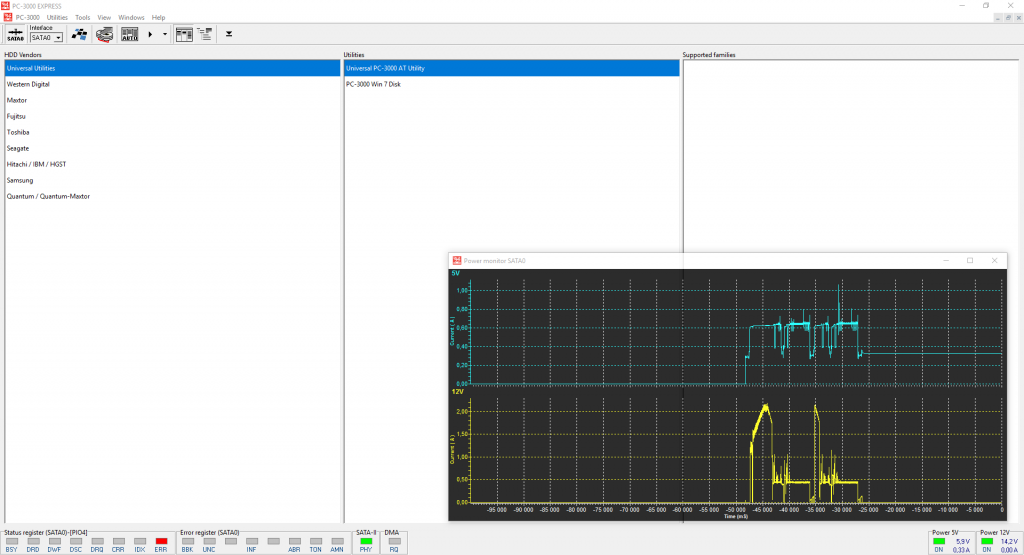

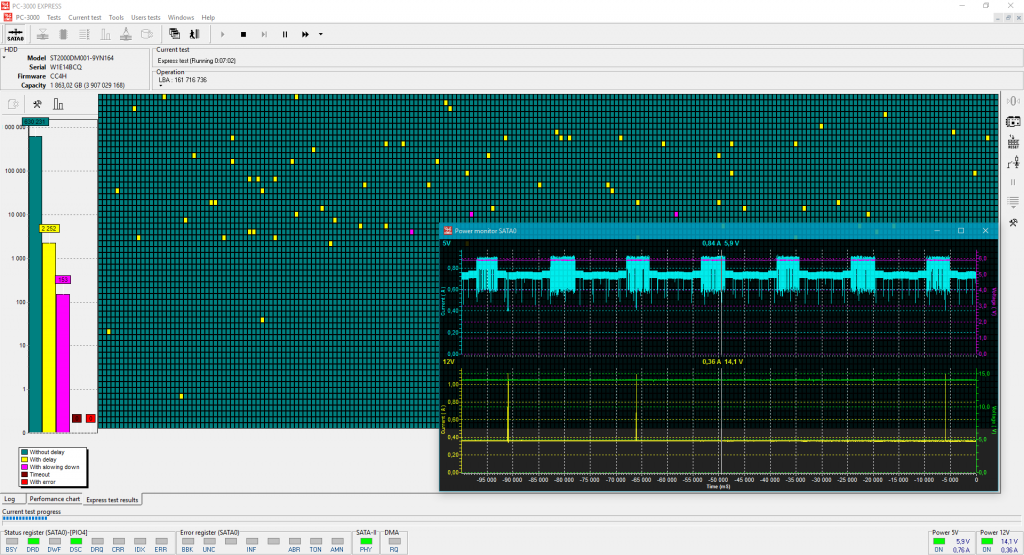

3.5″ ST2000DM001 (Grenada)。带电压图表。弱磁头：
达到就绪状态需要很长时间（约20秒）
当弱磁头读取盘面时（带有黄色扇区的区域），功耗增加
弱磁头。带有电流跳变的区域 – 驱动器遇到几个坏扇区的地方
3.5″ WD1002FAEX。坏磁头：

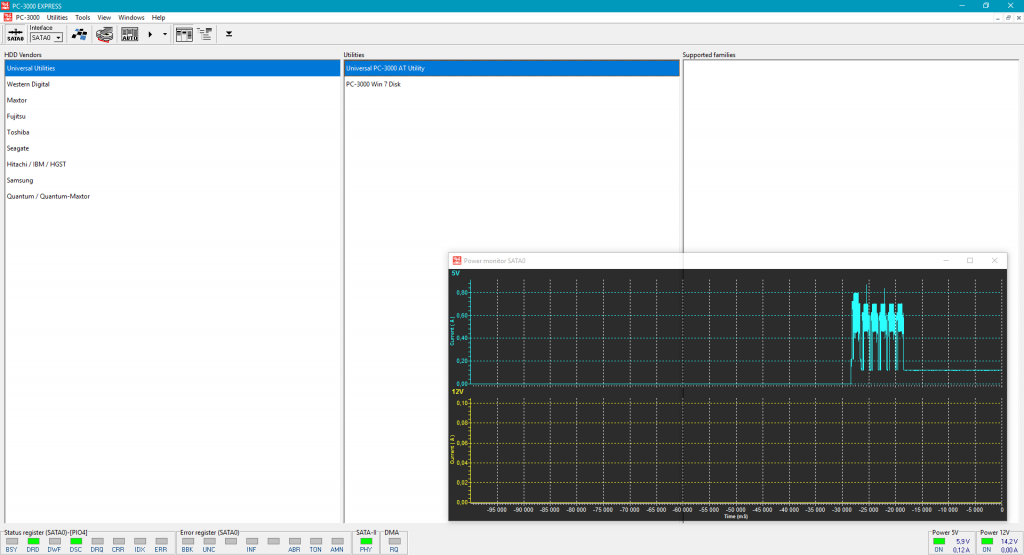

损坏的磁头。启动…旋转…敲击…归位…（2次）然后电机停止
2.5″ WD3200BPVT。卡住的磁头
磁头卡在驱动器盘面上。HDD电机已进行5次尝试将磁头移动到停泊区。之后进入就绪状态。电机不旋转，功耗下降。
2.5″ WD3200BEVT (Mariner)。磁头正在划伤盘面
摔落的HDD。上电后磁头正在划伤HDD盘面
2.5″ WD2500BEVT Scorpio Blue (Jamaica)。弱磁头
弱磁头。驱动器旋转…敲击…停止…（循环）
您可以在数据恢复实践中自己发现使用新电源适配器的许多有趣方式！此功能还将帮助我们的技术支持工程师了解驱动器出了什么问题。并且无需再向我们发送"驱动器噪音"的录音。
如果您有任何问题， 请随时联系技术支持部门。我们的工程师始终乐意为您提供帮助并指导您解决任何问题！
