如您所知，西部数据驱动器具有 SATA 或 USB 接口（2.0 或 3.0）。
对于 USB 驱动器，最好通过 SATA 连接到 PC-3000 进行处理，因为 USB 连接存在限制，并且许多准备工作无法通过 USB 接口执行。
当然，您可以使用基于 USB v. 2.0 的兼容 SATA 板。
但是对于基于 USB v. 3.0 的 USB 驱动器呢…
或者，也许您没有 或者不想为您的 USB WD 驱动器（基于 USB v. 2.0）购买兼容的 SATA 板。
在本文中，我想告诉您如何找到引脚，以便将 SATA 适配器焊接到 USB WD 驱动器上（不依赖于 USB PCB 的版本）。

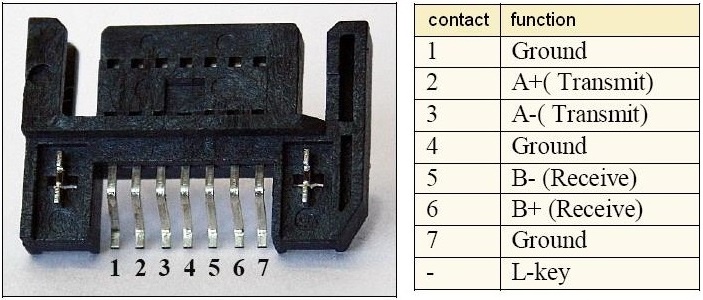

这是我们可以用于焊接到 USB PCB 上的原始 SATA 连接器：
那么，如何找到正确的引脚呢？
首先，我们应该在 USB 连接器附近，从主 IC 芯片到 USB 控制器的走线上找到 4 个电容器。
这些电容器负责 USB 桥接器的工作，如果我们不将它们拆焊下来，SATA 连接器将无法工作。

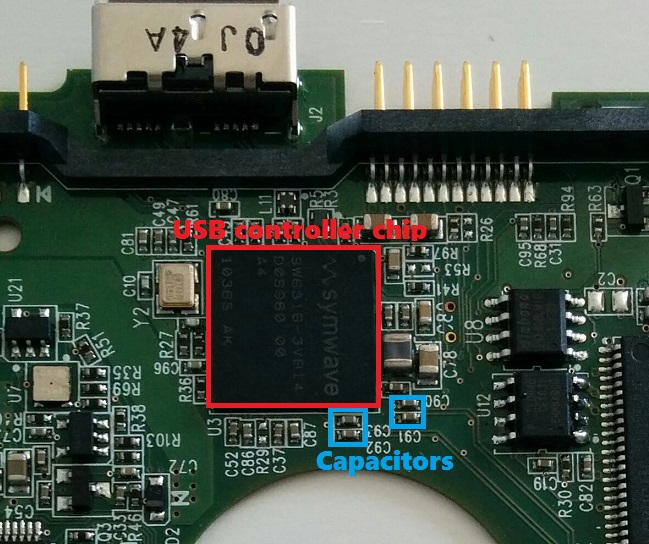

让我们看一个例子：
这个 USB PCB 有一个 Symwave 控制器芯片，电容器上标有 “C90”、“C91”、“C92” 和 “C93” 文字。
我们需要拆焊它们，并将 SATA 适配器通过 PCB 上的这些走线（电容器附近）焊接到相应的点上。
因此，正如我们在上面带有适配器的图片中看到的，我们应该将适配器的 2、3、5 和 6 引脚焊接到 PCB 上，并将适配器的 1、4、7 引脚焊接到地线。
引脚 2 应焊接到 PCB 上标记较小的文字点。在这种情况下是 “C90”。所有其他 SATA 适配器触点从标记较小的文字点到标记较大的文字点依次焊接。

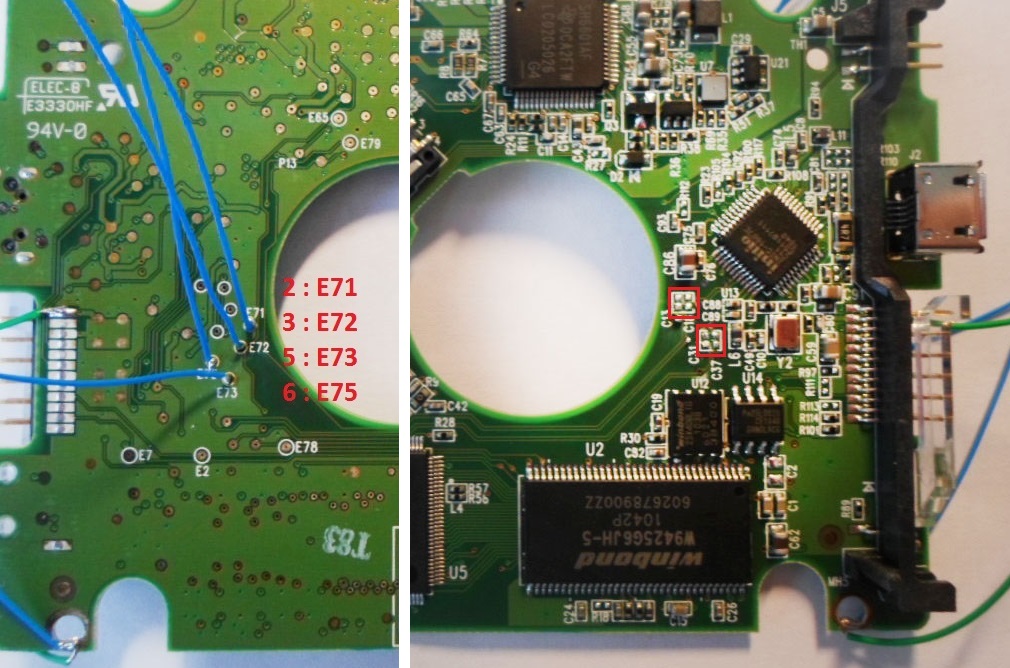

在这种情况下，我们有以下焊接顺序：
对于接地线的焊接，您可以使用 PCB 上的任何螺丝孔。
请注意，焊接的导线长度不应超过 1-1.5 英寸。

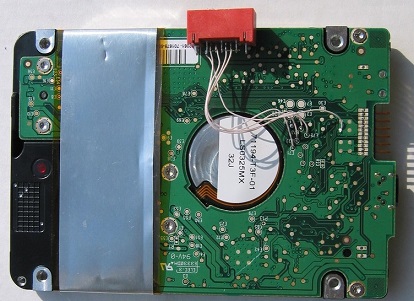

下面您可以看到 SATA 适配器焊接到 USB PCB 上的示例：
请记住：
-
电源控制仍然通过 USB 电缆提供（该电缆应连接到 USB PCB 并直接连接到 PC）
-
导线长度不应超过 1-1.5 英寸
-
电容器必须被拆焊下来
请记住，您可以联系技术支持部门咨询此问题或其他问题。
