现代的 SMR 驱动器由于采用了新的叠瓦式记录技术而非常敏感。写入密度变得更高，而且驱动器固件中的内部过程几乎从不停止。即使驱动器空闲时，也会重写磁带来优化数据访问。这对于数据读取速度和增加写入驱动器的数据量非常有利，但不幸的是，有时这可能导致内部过程失败，驱动器停止提供先前写入的数据。Windows 发现用户区未分配，并自动启动格式化过程。是的，此后驱动器可以被识别并工作，但上面的所有数据都消失了。问题在于，格式化时第二级译码表也会改变。在这种情况下该怎么办？让我们在本文中探讨一下。
例如，我们有一个 Palmer 系列的驱动器，状态良好，启动非常顺利，没有任何问题。ROM 已根据此手册解锁。

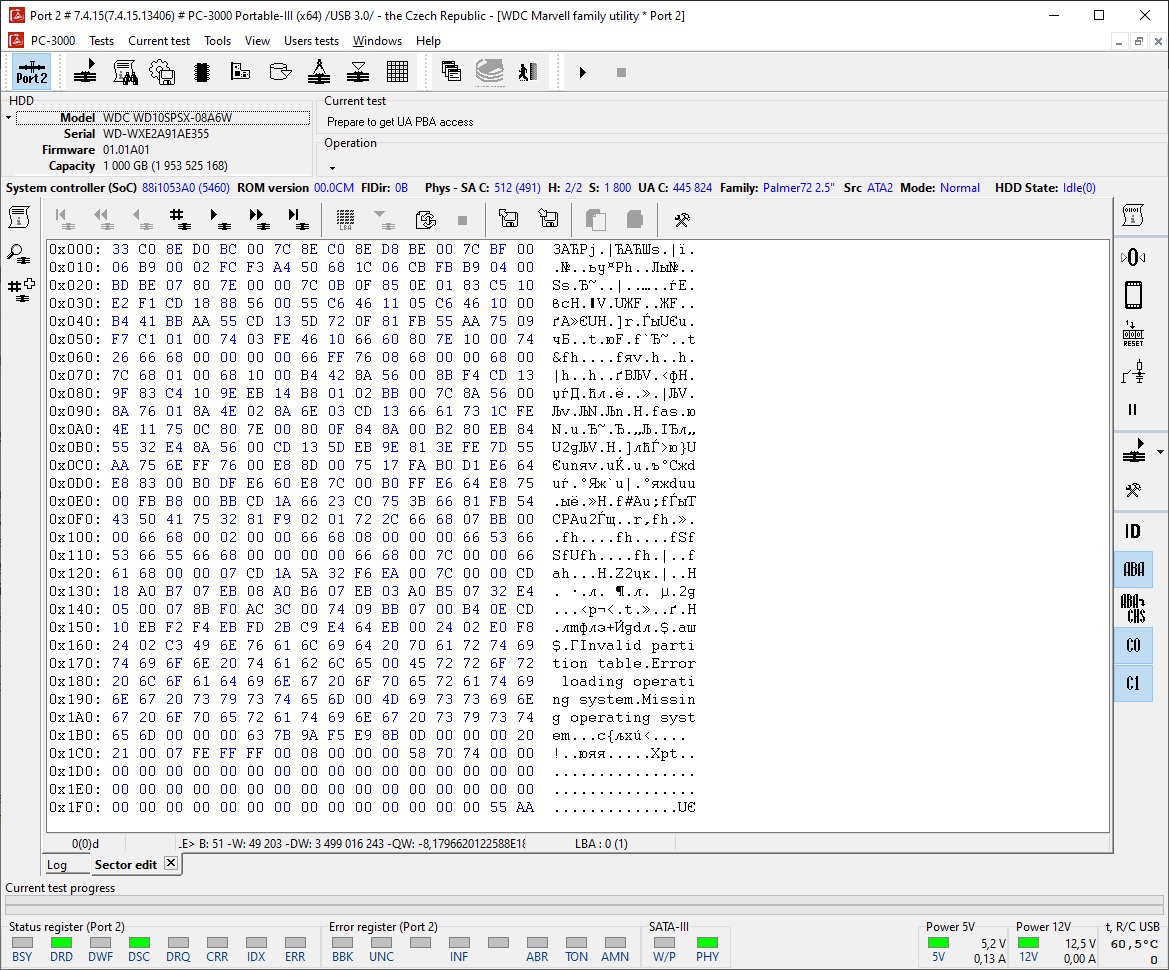

在扇区编辑器中，我们可以看到一些数据可用。在此阶段，我们无法判断数据是新的还是旧的。

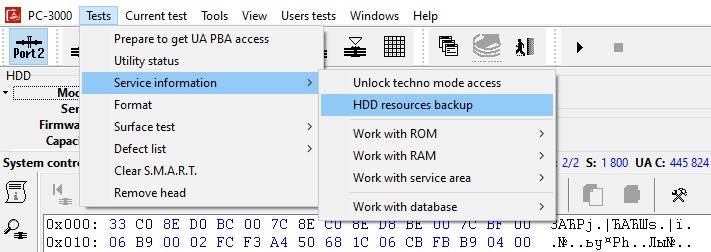

首先，始终建议进行固件备份。

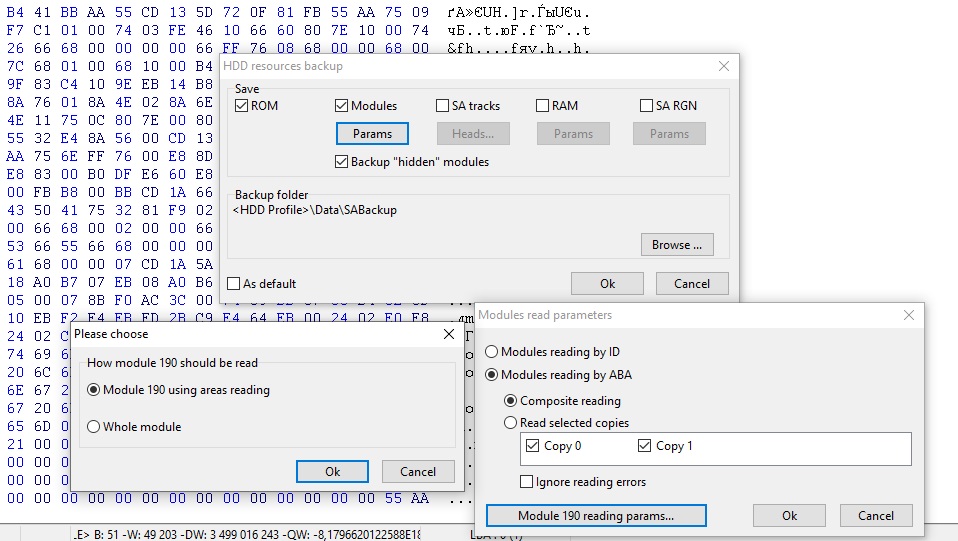

在此阶段，我们建议取消勾选服务区磁道，使用复合读取保存模块，并手动选择使用区域读取方式读取模块 190，以更快地完成初始备份。

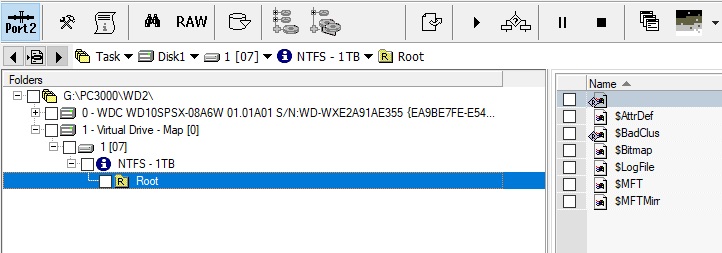

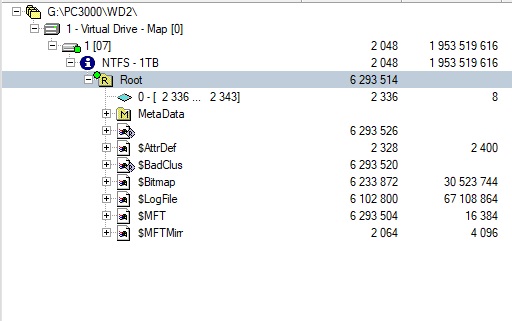

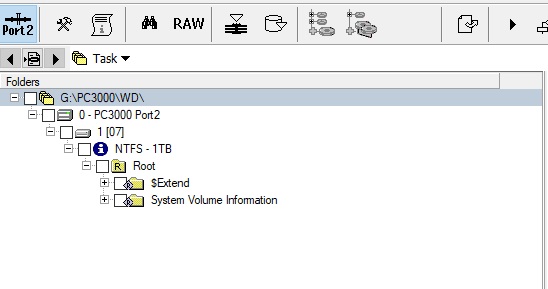

让我们进入 PC-3000 Data Extractor 检查驱动器中的数据。在文件夹树中，我们只看到 Windows 首次格式化 HDD 后出现的标准文件夹。

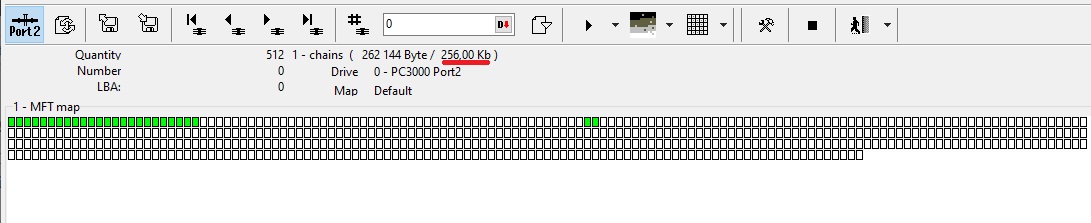

对于整个驱动器来说，MFT 表也非常小。
请注意，任何 MFT 扫描都不会找到任何数据，因为所有其他扇区都被清零了，但物理上数据可能仍在驱动器中。

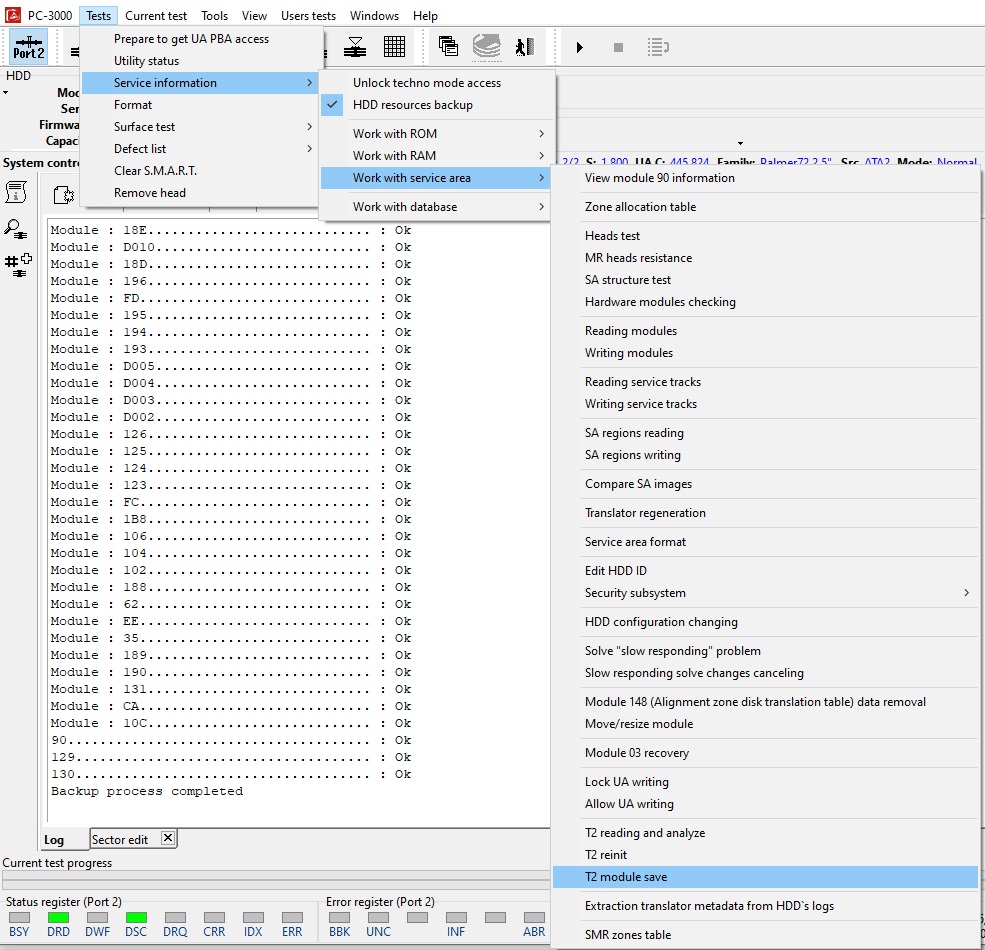

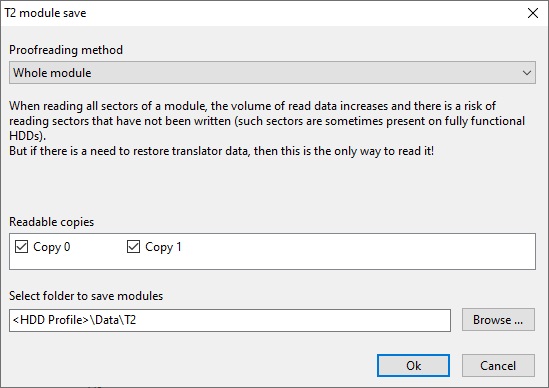

让我们回到 WDC Marvell 工具程序。首先，使用工具程序中的新功能保存整个 T2 模块：保存 T2 模块。
我们需要将 T2 作为一个完整的模块保存，因为只有完整的模块才包含所有数据的正确信息：
如果驱动器状况不是很好，保存可能需要一些时间。

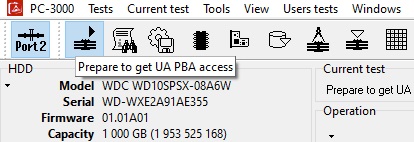

接下来，我们按下顶部工具栏上的另一个新按钮准备获取 UA PBA 访问权限，因为在这种情况下我们将使用物理块寻址。
然后看到关于驱动器中区域的报告：
准备获取 UA PBA 访问权限
区域类型…………………………. : 类型 2
区域数量………………………….. : 2,080
读取区域信息…………………………. : 正常
PBA 扇区计数………………….. : 正常
保存到文件………………………. : 正常

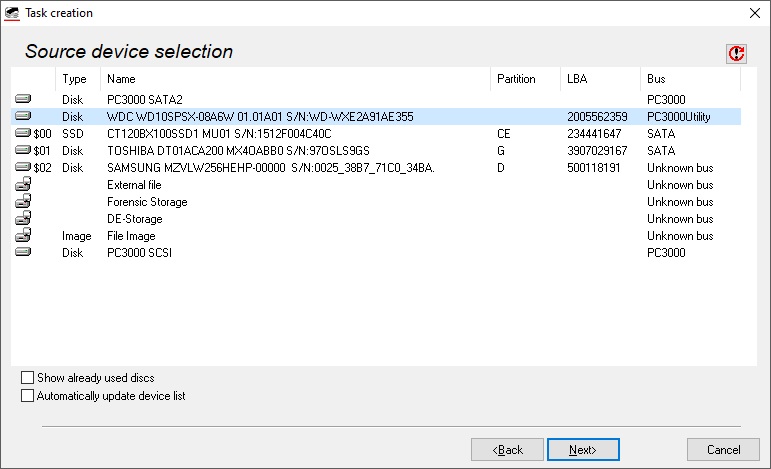

接下来我们再次进入 Data Extractor 并创建另一个任务，但在此阶段选择 PC-3000 工具程序作为数据源非常重要：

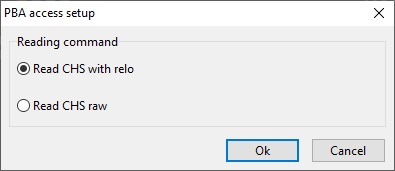

在最后一步，我们选择读取 CHS 并考虑重定位：
在驱动器 ID 中，我们将只看到型号和容量，如果我们使用工具程序作为源，这是正常的。

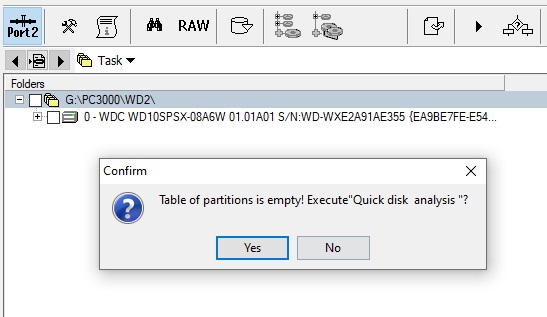

现在，如果我们尝试打开文件夹树，可能会看到以下消息：
重要的是不要执行任何分析，因为这可能会影响我们后续的数据恢复结果。只需点击右上角的红色叉号关闭此选项卡。

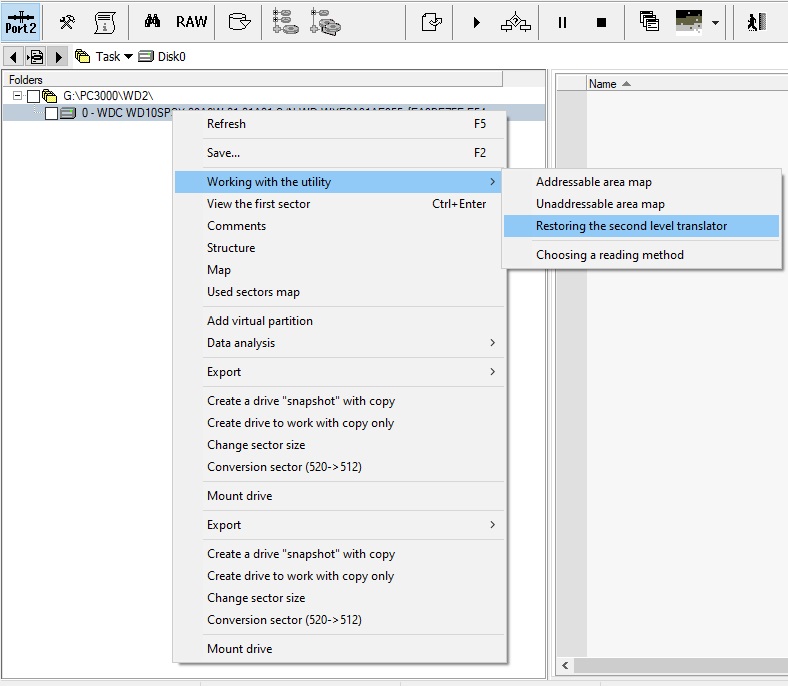

接下来，在根目录上单击鼠标右键，选择使用工具程序 -> 恢复第二级译码表

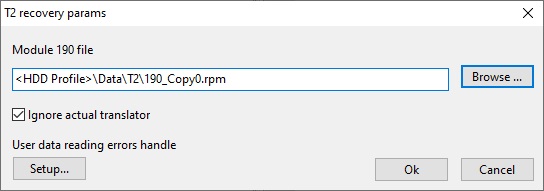

然后选择之前在保存 T2 模块过程中保存的 T2 文件。文件名是默认的，在我们的例子中是 _190Copy0.rpm。同时选择忽略当前译码表，因为在我们的案例中，格式化后当前的 T2 不正确。例如，如果我们需要恢复已删除的文件，则可以取消勾选此复选框。
按确定并等待一段时间。
过程结束后，我们将在文件夹树中看到某个虚拟驱动器。如果我们尝试展开它，仍然看不到正常数据：
接下来，右键单击新创建的虚拟驱动器，选择编辑：

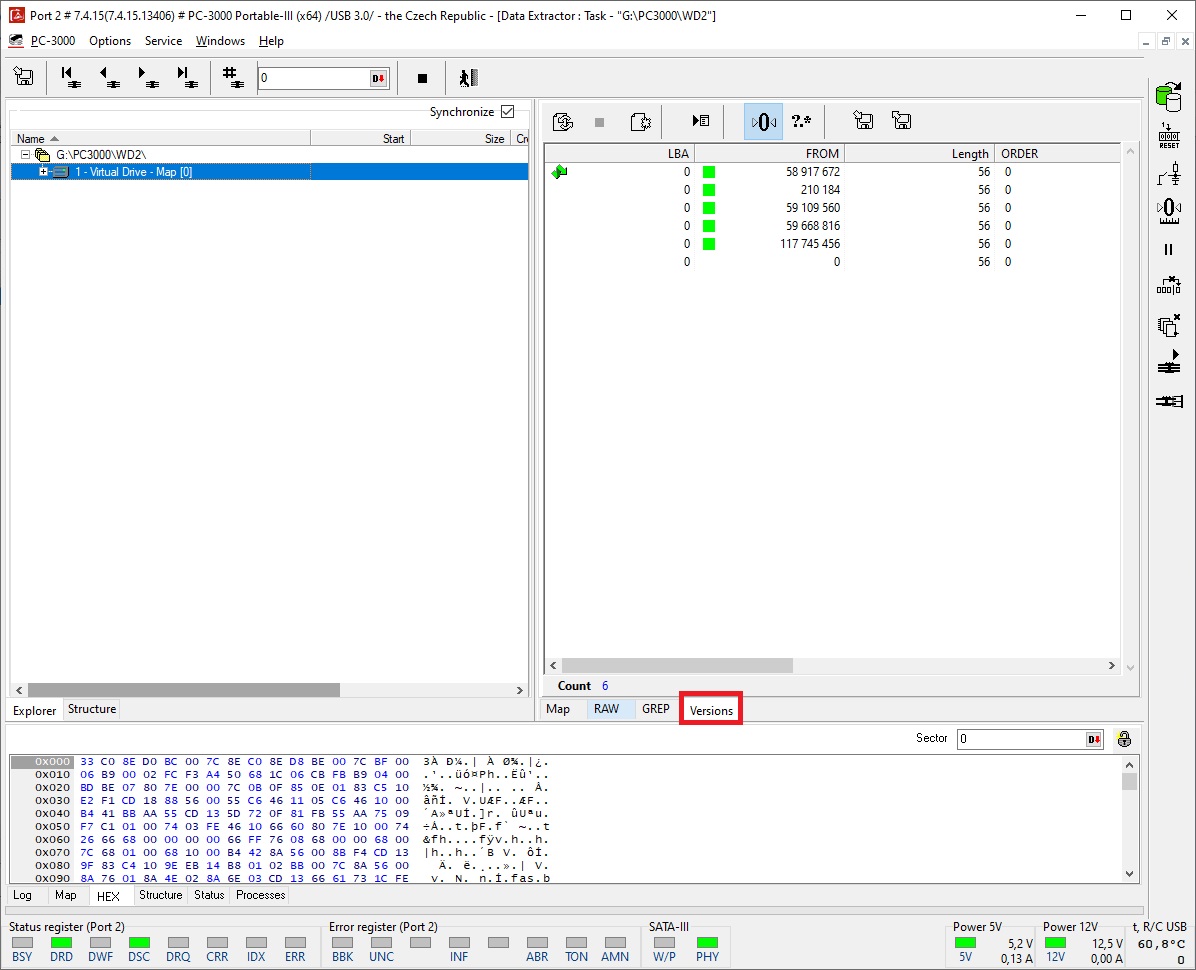

在下一步中，转到版本选项卡：
这些条目是我们要恢复的分区的不同元数据版本（在 T2 模块中）。我们不知道哪一个版本是正确的。也许最新的版本就是我们需要的。

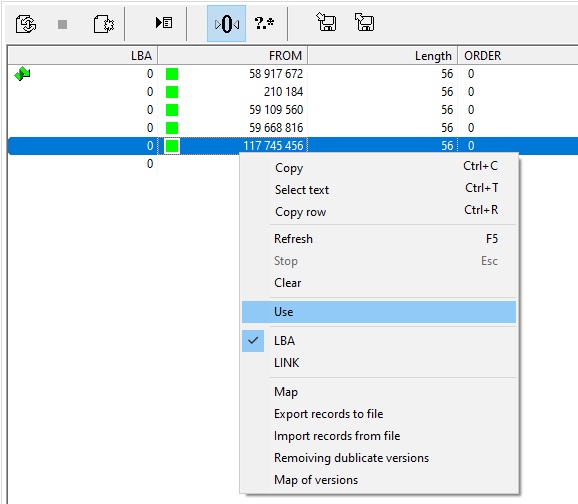

在选定的版本上单击鼠标右键，选择使用：

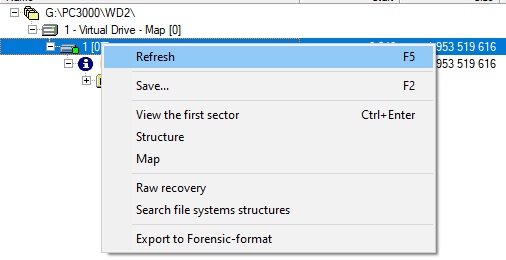

然后刷新我们的虚拟驱动器：

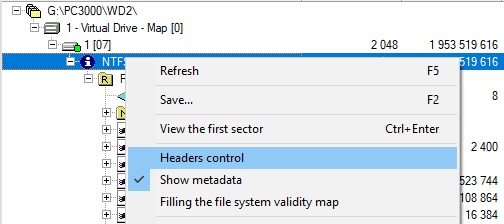

还建议为新分区启用头部控制，以查看结构是否良好：

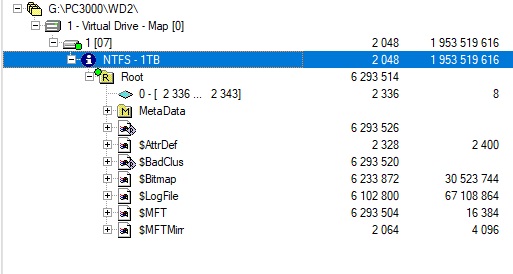

如我们所见，所选版本并不好，因为我们看不到正常的文件或任何结构：
让我们尝试使用另一个版本：
结果仍然不是很好。

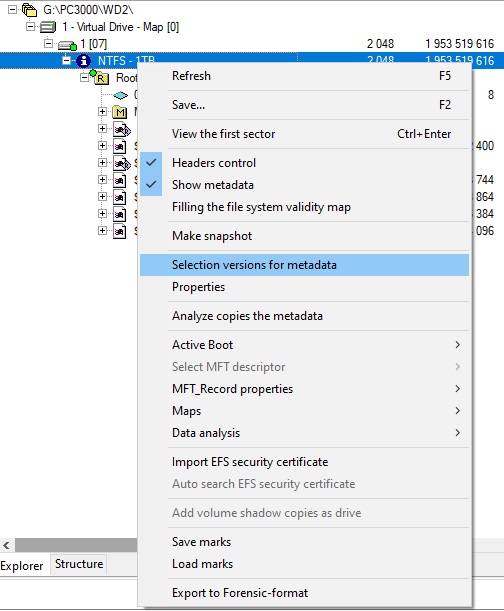

为了改善结果，让我们选择选择元数据版本：
过程结束后，结果好多了，我们甚至可以看到正常的文件夹和文件：

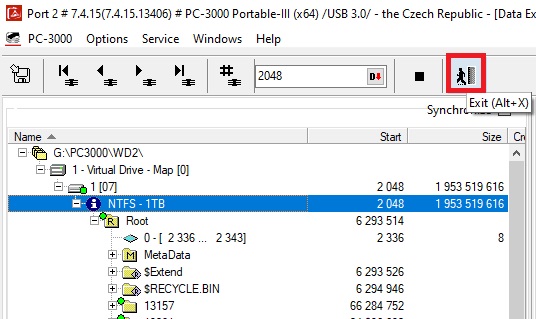

现在我们可以退出此模式：

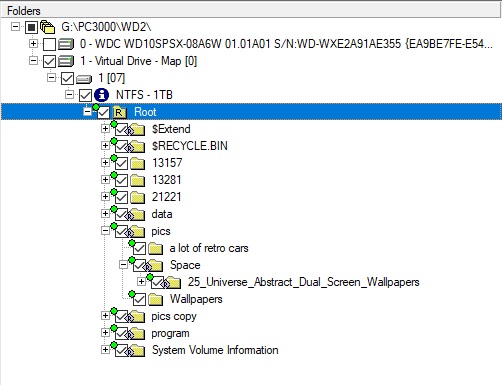

并在正常的 Data Extractor 文件夹树中检查我们的数据。文件夹和文件看起来正常，可以打开：

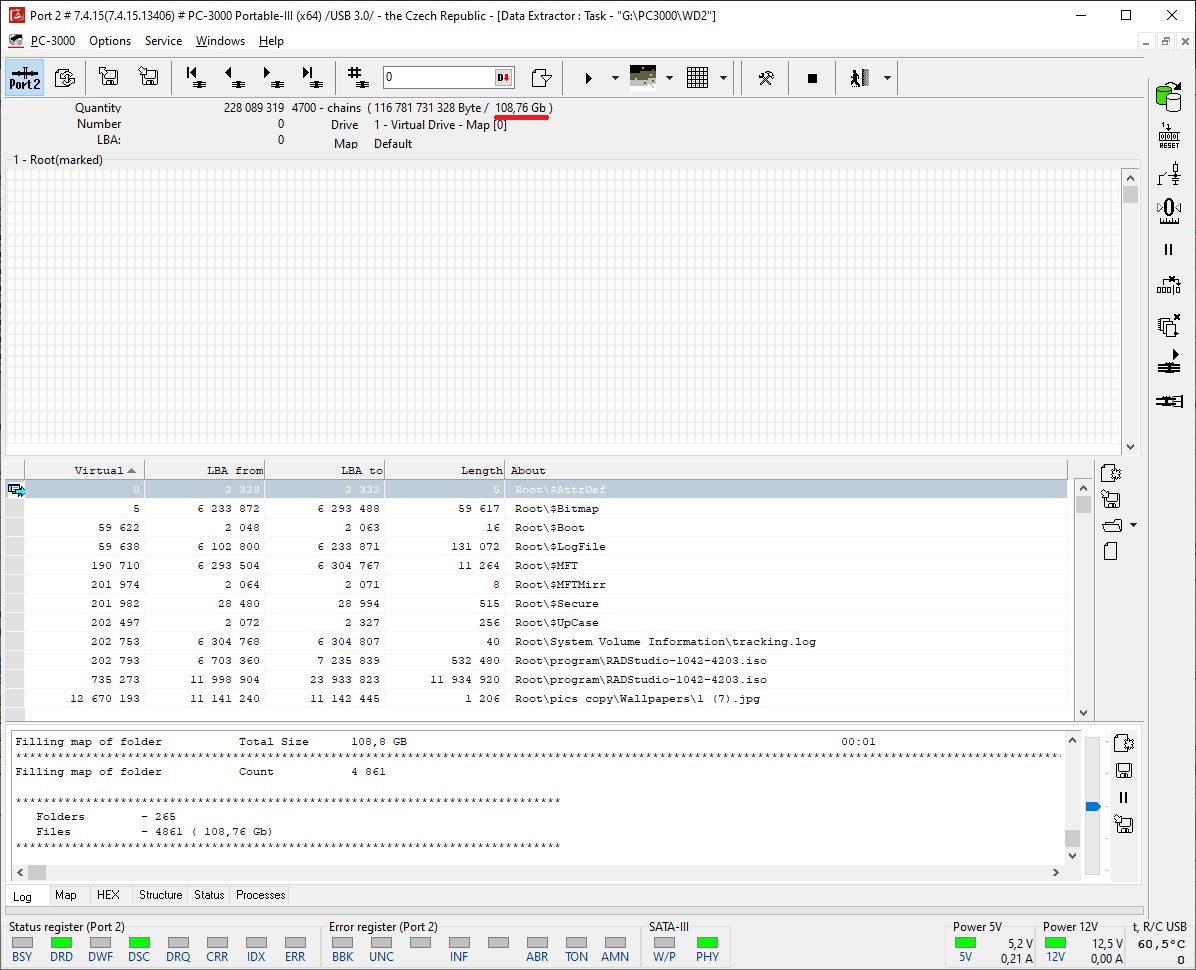

如果我们构建文件夹和文件的映射，它会相当大，大约 108 GB：
现在可以恢复数据了。
请注意，通过 PBA 进行镜像速度不会很快，对于健康的驱动器大约为 10-12 MB/秒。
关于此过程的视频在这里：
