在本文中，我们将探讨从英特尔傲腾内存 H10（H20）系列恢复数据的具体细节。这些是NVMe M.2 SSD，常见于搭载英特尔处理器的笔记本电脑和一体机中。
这些驱动器使用两种类型的内存：傲腾内存（最初为3D XPoint）和QLC 3D NAND。得益于PCIe线路重映射技术（必须由PC芯片组支持），每种内存类型在独立的通道上运行。因此，同一个物理设备中存在两个独立的驱动器。
然而，它们很少被独立使用，通常通过特殊软件（英特尔快速存储技术和英特尔智能响应技术）组合成一个单一的逻辑驱动器。傲腾内存驱动器用于数据缓存，而NAND内存驱动器用于主存储。
这些特性也影响了从此类驱动器恢复数据的方法。在本文中，我们将探讨如何通过PC-3000 Portable III和Portable PRO正确复制数据，以及如何获取逻辑卷的正确镜像。
连接存储设备
可以在兼容的PC（必须配备现代英特尔处理器和芯片组）上从驱动器读取数据，但这可能对数据不安全。我们建议您使用Portable PRO或Portable III。您将需要一个"SSD PCIe NVMe/AHCI + 英特尔傲腾"适配器来访问这两个驱动器。
连接到 Portable PRO

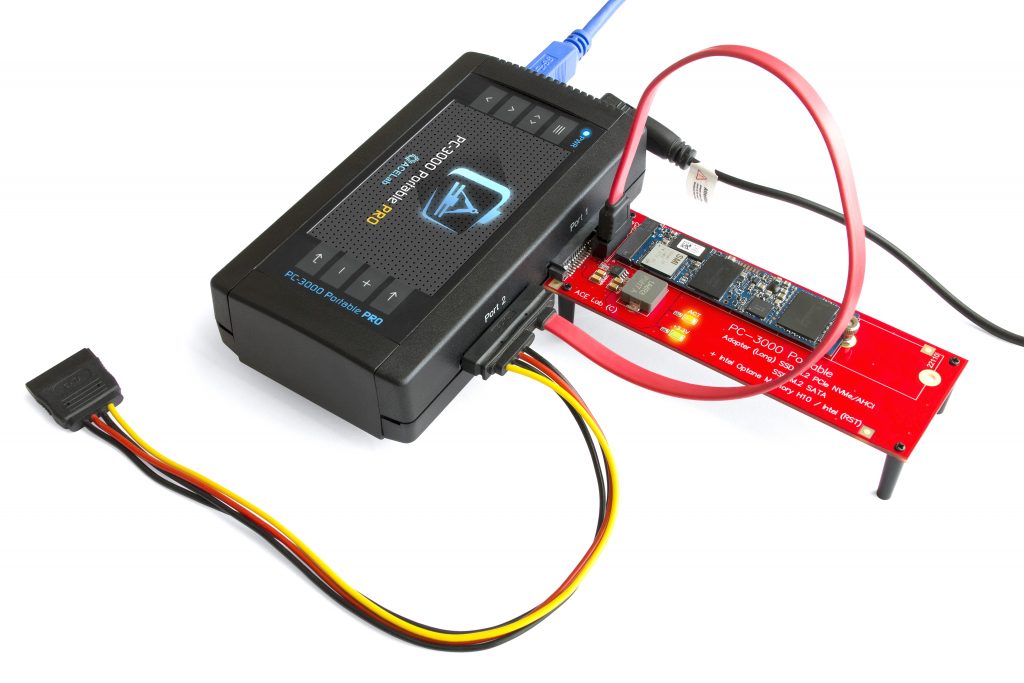

上图显示了Portable PRO的一种连接选项：
-
驱动器适配器连接到端口1。基于NAND内存的驱动器将在此端口上可用。
-
SATA电缆连接到端口2，电缆的另一端包含数据和电源部分。数据部分连接到适配器上的额外接口，电源部分不使用。傲腾内存驱动器将在此端口上可用。
两个驱动器都由带有适配器的端口供电，因此该端口应首先通电，最后断电。
在Portable PRO中，所有端口都可以与NVMe驱动器配合工作，因此您可以选择任何其他端口对。

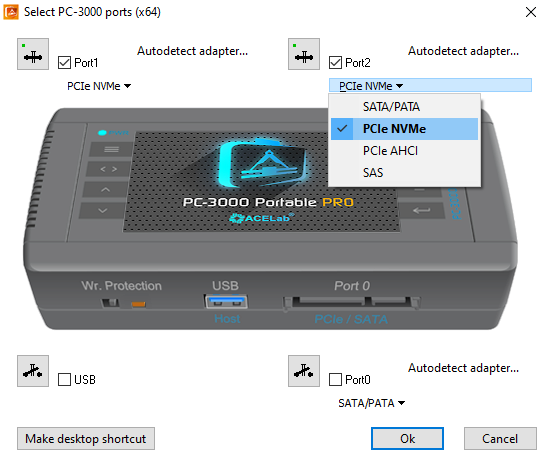

启动软件时，请确保为两个端口都选择了NVMe设备类型。对于连接适配器的端口，这是自动完成的。对于连接额外输出的端口，需要手动完成。
我们现在可以在PC-3000 Portable PRO中处理这两个驱动器了。

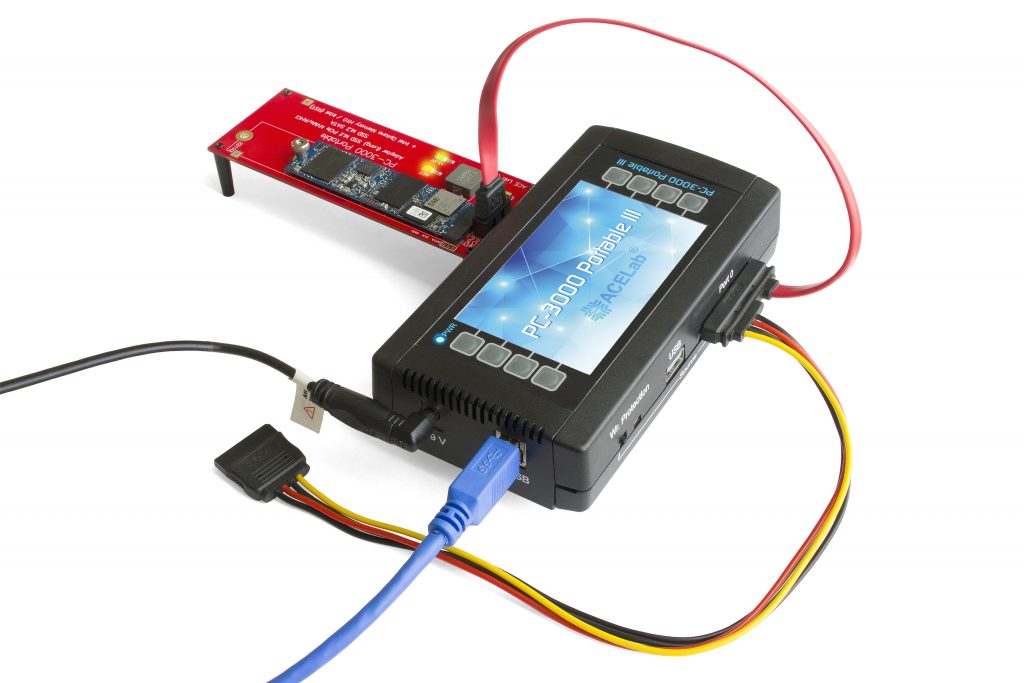

连接到 Portable III
Portable III只有一个支持NVMe驱动器的端口，因此您无法同时连接两个驱动器。但是，您可以逐个复制两个驱动器以创建逻辑镜像。

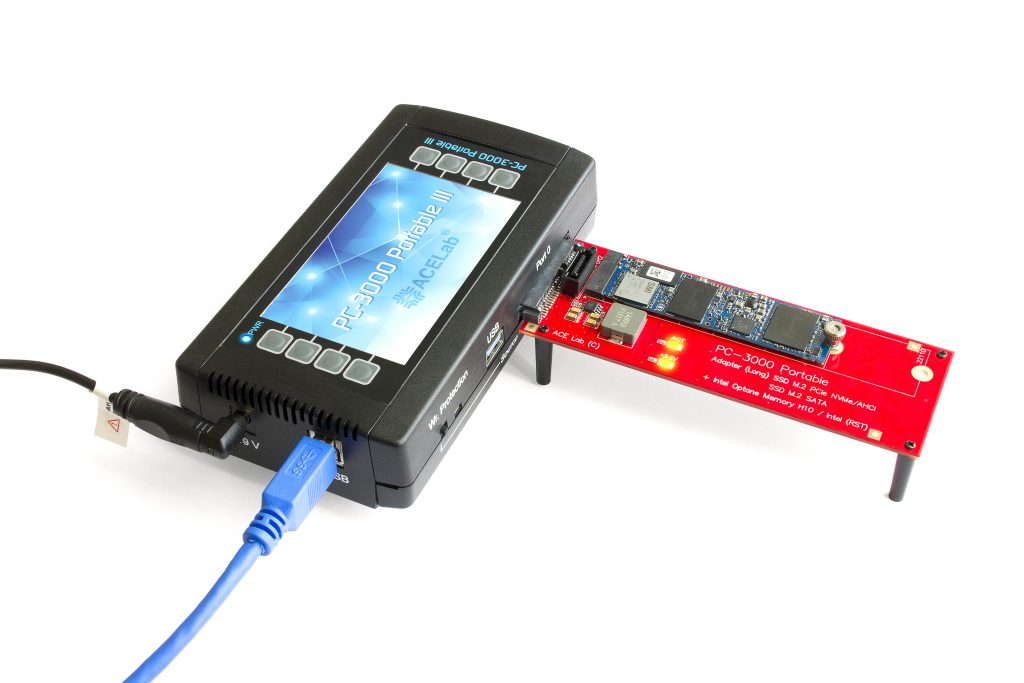

连接NAND驱动器按常规方式进行：带有驱动器的适配器连接到端口0。
但要连接傲腾驱动器，需要使用2个端口：
-
端口1或端口2用于连接适配器为设备供电。
-
SATA电缆连接到端口0，其数据部分连接到适配器上额外的SATA接口。电源部分不使用。
适配器端口仅用于电源控制。供电规则相同 – 首先给适配器端口通电，最后断电。
启动软件时，您需要手动选择PCI-E NVMe驱动器类型；它不会被自动检测到。
无PHY链路问题
基于傲腾内存的驱动器使用SATA电缆连接到Portable III和Portable PRO。这些电缆与连接SATA HDD和SATA SSD使用的电缆相同，这意味着它们在数据恢复实验室中使用频繁。随着接口磨损，接触质量和定位导柱的精度会下降。PC-3000配备的高质量电缆即使在频繁使用下，也能长期可靠地与SATA驱动器配合工作。
基于傲腾的驱动器是高速PCIe设备，因此对数据链路要求非常高，包括接口接触质量。因此，SATA驱动器可接受的参数变化对傲腾驱动器来说可能是关键的。实际上，电缆磨损可能导致物理链路（PHY）信号丢失。
如果您遇到此问题，建议尝试使用另一根SATA电缆，最好是新的。同时，请确保按正确顺序通电：首先给带有适配器的端口（NAND驱动器）通电，然后给连接到适配器上额外SATA接口的端口（傲腾驱动器）通电。断电应按相反顺序进行。
恢复逻辑镜像
我们已经了解了连接驱动器的细节。接下来，我们将探讨当傲腾驱动器用作缓存时，如何创建有效的数据镜像。
我们假设您可以访问两个驱动器的数据：要么直接通过PC-3000端口，要么通过其副本。请注意，创建逻辑镜像不仅受PC-3000 Portable III/PRO支持，也受PC-3000 Express、UDMA-E、SAS支持。

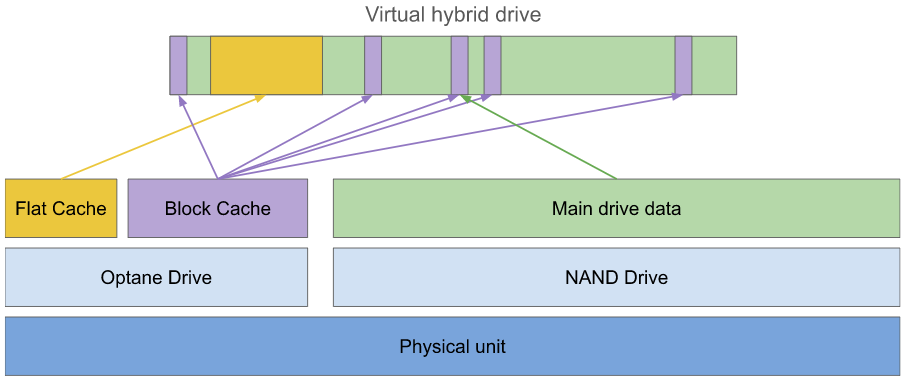

缓存工作原理
主驱动器内存（基于NAND）存储大部分数据。数据以最常规的方式存储，无需任何额外转换。
数据缓存存储在傲腾内存驱动器上。缓存有两个部分：
-
"平面"部分缓存主分区开头的几个GB。这通常存储操作系统启动所需的数据。有时平面缓存不被使用。
-
"块"部分缓存在随机位置的16个扇区的块。据推测，当数据写入时，它首先进入块缓存，如果不被频繁访问，则被移动到主硬盘（NAND）。
为了解我们所讨论的容量，考虑一个具有1 TB NAND内存和32 GB缓存（傲腾）的设备，其中8 GB是平面缓存，24 GB是块缓存。
缓存通常包含主驱动器上没有的数据。因此，为了查看文件系统的当前状态并恢复新文件，您需要将缓存数据转换覆盖到主驱动器上。
在PC-3000 RAID系统中的数据恢复
创建逻辑镜像最简单快捷的方法是使用RAID自动检测。在这种情况下，工作逻辑与Apple Fusion Drive相同。
-
创建一个包含两个驱动器的任务（我们重申，您可以处理副本）。
-

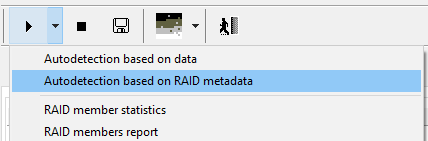

打开创建新RAID的表格，并通过元数据运行自动检测。
-

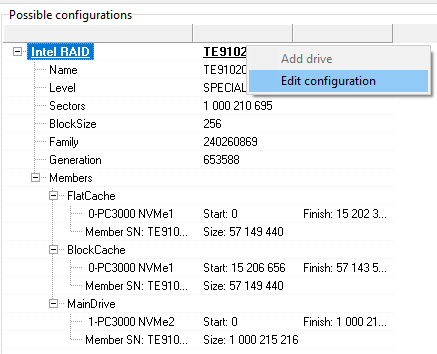

应检测到SPECIAL-Intel NV Cache阵列。应用配置，保存并关闭RAID创建表格。
-

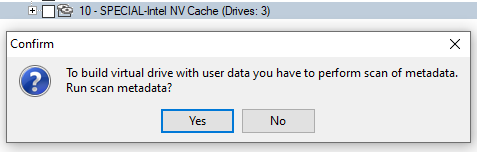

在资源管理器中导航到创建的驱动器。软件将提示您执行元数据扫描 – 接受。
-

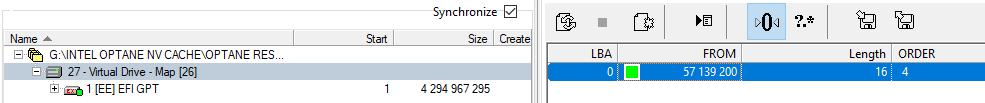

过程完成后，将创建一个新的"Virtual Drive – MAP" – 这是知晓缓存的逻辑数据镜像。

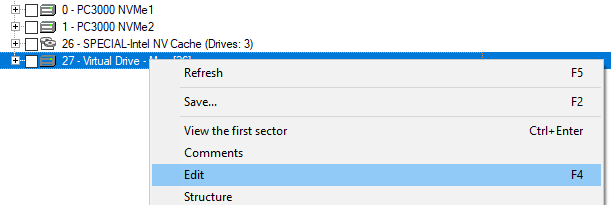

不幸的是，存在一些情况，某些最新文件的缓存块包含不适当的数据。这可能是驱动器故障和/或缓存软件故障的结果（这也是设备最终需要数据恢复的原因），我们仍在调查此问题。然而，如果需要，可以对生成的Virtual Drive – Map进行编辑（右键菜单 -> 编辑）。
"版本"选项卡将包含备选的块放置变体（如果有）。
无RAID附加模块的数据恢复
可以在没有RAID附加模块的情况下获取逻辑镜像，但这需要将缓存中的数据覆盖写入到主驱动器的数据上。有几种方法可以做到这一点，让我们看看其中一种。

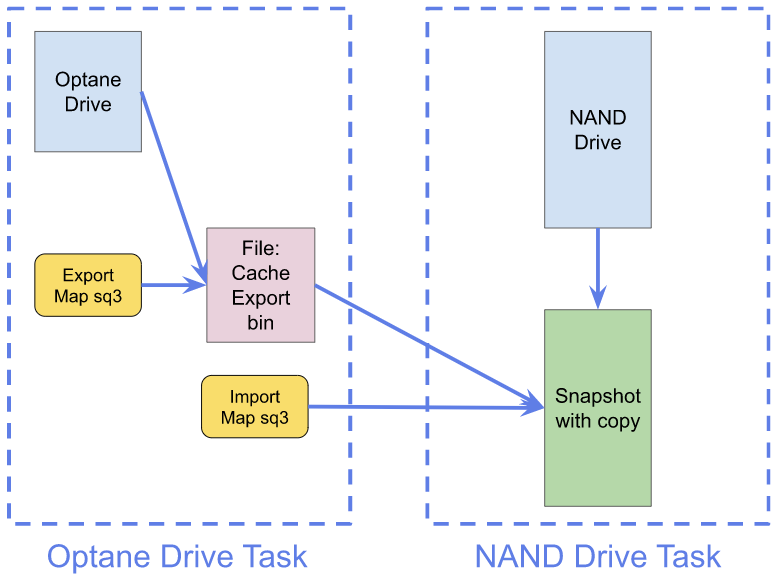

简而言之，您需要执行以下操作：
-
在傲腾驱动器任务中，保存用于导出和导入数据的地图（ExportMap和ImportMap）。该方法从原始恢复中运行。
-
同样在傲腾驱动器任务中，保存导出地图数据（CacheExport.bin）。
-
在NAND驱动器任务中，创建一个带有副本的驱动器"快照"。
-
在驱动器快照上，打开导入地图（ImportMap）并将先前保存的数据（CacheExport.bin）加载到其中。
更详细的描述如下：
-
打开包含缓存数据的任务（傲腾驱动器）。
-

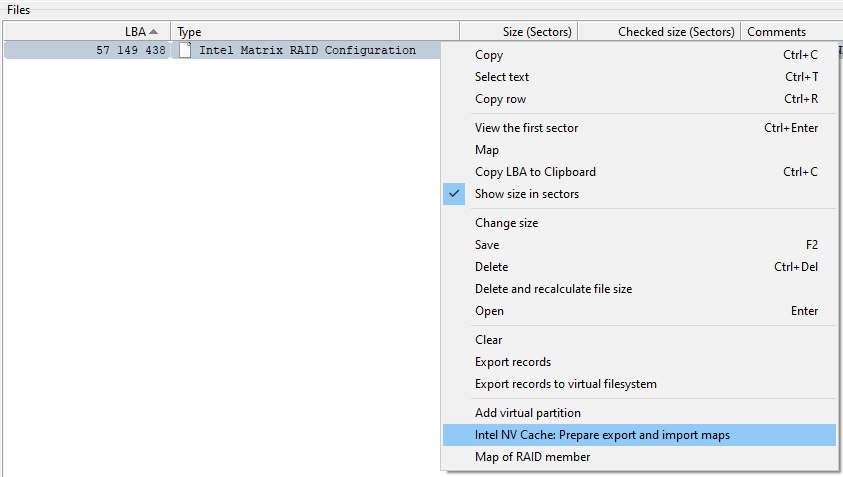

在驱动器末尾执行原始恢复。在倒数第二个扇区，您应该找到英特尔矩阵RAID配置结构。选择此结构并运行"Intel NV Cache: Prepare maps for export and import"方法。
这将启动一个模式，分析缓存放置元数据并将两个地图（两个链式列表）保存到任务目录：导出地图 (Intel NV Cache – ExportMap .sq3) 和导入地图 (Intel NV Cache – ImportMap – .sq3)。
-

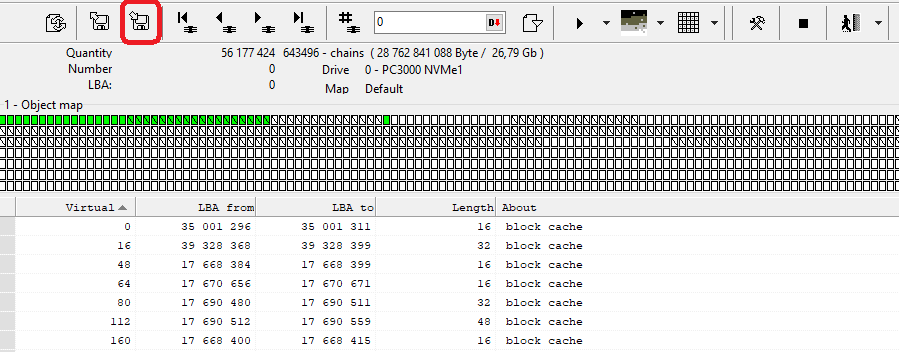

打开导出地图并将其所有数据保存到一个文件，例如CacheExport.bin。然后您可以关闭任务。
-
打开包含主驱动器数据的任务（NAND驱动器）。
-

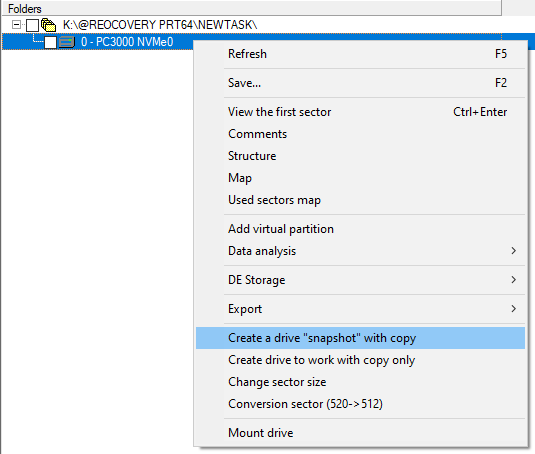

从主驱动器的右键菜单运行"Create a drive Snapshot with copy"方法。
-

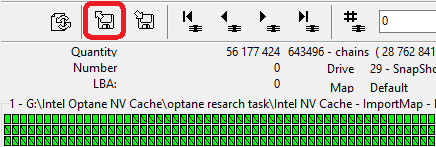

导航到新的"Snapshot with copy"驱动器，在其上打开导入地图
并将先前保存的数据（CacheExport.bin文件）加载到其中。
完成后，您将得到一个驱动器，其中缓存数据已正确放置在主驱动器空间中。
我们使用了带有副本的快照驱动器，这允许您安全地修改数据：所有更改都保存到单独的副本中并从该副本读取，未更改的数据从原始磁盘读取。原始驱动器本身没有任何修改。
缓存与BitLocker
如上所述，英特尔傲腾内存 H10（H20）系列设备常见于已安装并配置好Windows的笔记本电脑和一体机中。它们通常预配置了数据缓存，并且常常启用了BitLocker加密。在大多数情况下，客户知道恢复密钥。

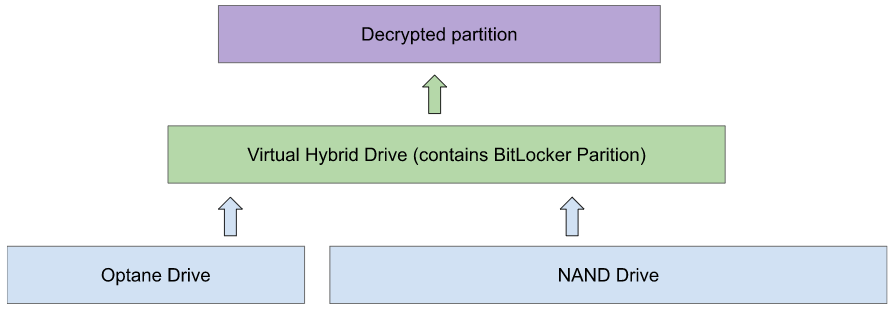

在此类配置中，您应首先处理缓存，然后再处理加密。也就是说，您应首先按照前面章节的描述创建Virtual Drive – MAP（或带副本的快照）。然后，仅在生成的驱动器上解密BitLocker。
PC-3000软件可以在NAND和傲腾驱动器上找到BitLocker头并提供解密数据，但如果存在缓存，解密将不会成功：
-
主NAND驱动器上的数据不一致，因此解密它将导致不一致的数据。
-
傲腾驱动器上的数据不完整且组织在块缓存中。这意味着只有一小部分 – 平面缓存区域 – 可以成功解密。块缓存解密不正确，因为正确的解密需要知道从分区开始的确切扇区偏移量。
不仅仅是H10和H20系列
缓存技术在操作系统级别工作，因此它并不严格特定于某个设备型号。相同的虚拟混合磁盘可以基于一对HDD和"常规"傲腾（设备上的单个驱动器）构建。在这种情况下，工作流程是相同的。
结论
英特尔傲腾内存 H10（H20）系列在一个设备中结合了两个驱动器：
-
一个基于傲腾内存的小型快速驱动器，
-
一个基于NAND内存的中等容量驱动器。
这些驱动器经常被组合成一个单一的虚拟驱动器，其中较小的驱动器用于缓存数据。因此，恢复数据面临两个挑战：
-
安全地读取两个驱动器，
-
创建考虑到缓存的正确逻辑镜像。
可以使用Portable III和Portable PRO以及PCIe NVMe/AHCI + 英特尔傲腾SSD适配器安全地对两个驱动器进行镜像。Portable PRO可以同时读取两个驱动器，而Portable III必须顺序工作。请记住，两个驱动器都由连接适配器的端口供电，因此该端口必须首先通电，最后断电。
您可以在使用RAID自动检测的任务中创建正确的镜像，该过程重复了处理Apple Fusion drive的方式。或者，您可以在傲腾驱动器任务中导出缓存数据，然后将其导入到NAND驱动器任务中，原始恢复和带副本的快照中的特殊方法将对此有所帮助。
同样，您会经常在这些设备上遇到BitLocker加密。您只应在考虑到缓存的虚拟混合驱动器上解密数据。
