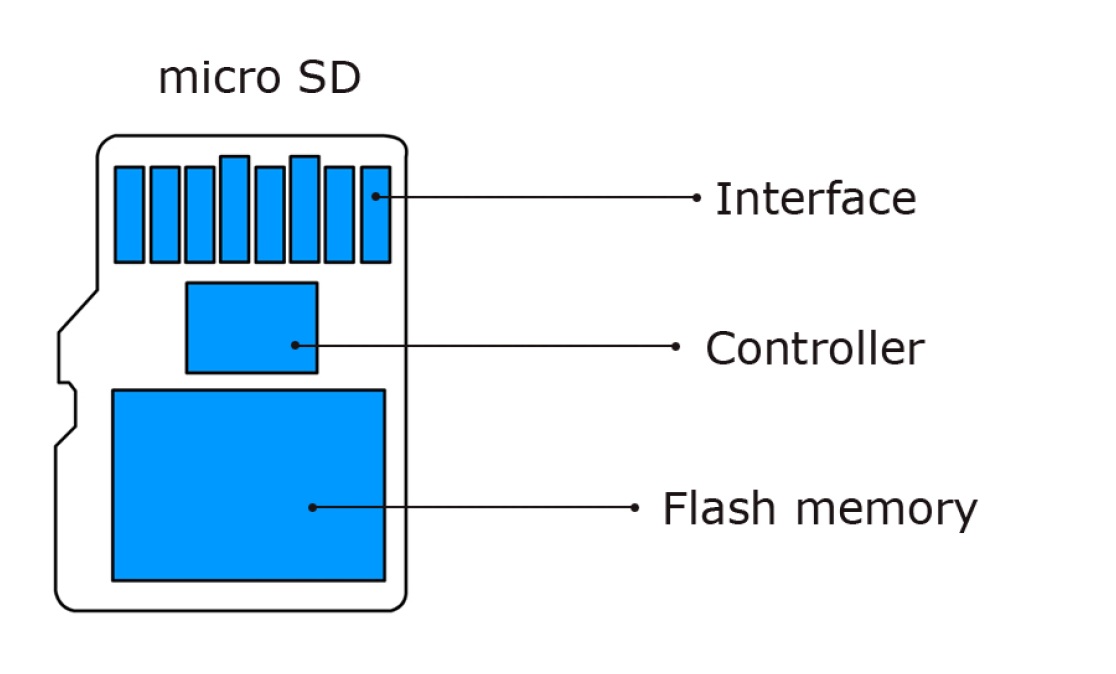

如今，许多现代NAND闪存设备采用了一种新型架构，其中接口、控制器和存储芯片被集成到一个共同的陶瓷层中。我们称之为单片式结构。

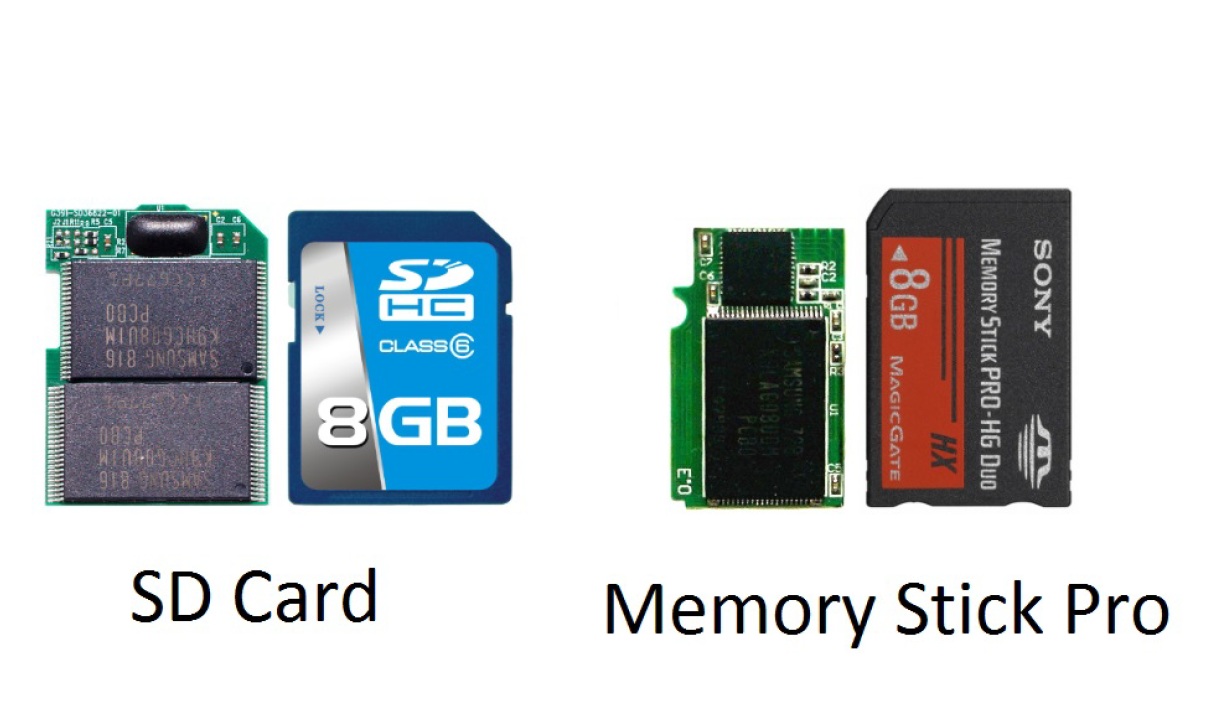

直到最近，所有像SD、索尼MemoryStick、MMC等存储卡，都包含一个非常简单的"经典"结构，具有分离的部件 – 一个控制器、一个PCB和一个采用TSOP-48或LGA-52封装的NAND存储芯片。在这种情况下，完整的恢复过程非常简单 – 我们只需拆下存储芯片，在PC-3000 Flash中读取它，并进行与普通USB闪存驱动器相同的准备工作。
但是，如果我们的存储卡或UFD设备基于单片式架构，我们应该怎么做？我们如何访问NAND存储芯片并从中读取数据？

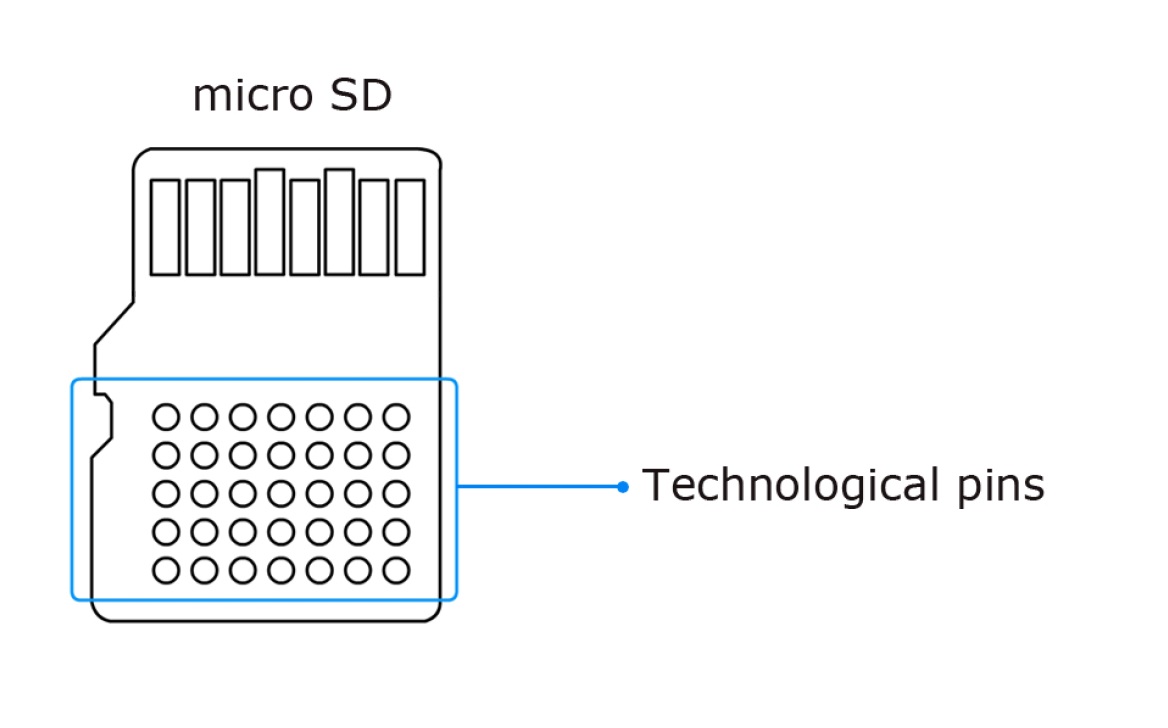

基本上，在这种情况下，我们应该尝试通过擦除陶瓷涂层，在我们单片式设备的底部找到特殊的技术引脚排列。
在开始处理单片式恢复之前，我们必须警告您，单片式设备的完整焊接过程非常复杂，需要良好的焊接技能和特殊设备。如果您以前从未尝试过焊接单片式设备，最好在一些数据不重要的供体设备上尝试您的技能。例如，您可以购买几个只是为了测试您的准备和焊接技能。
以下是必要设备的列表：
-
带有x2、x4、x8变焦功能的优质光学显微镜；
-
带有极细焊头的USB电烙铁；
-
双面胶带；
-
液体活性助焊剂；
-
稠密的果冻状BGA助焊剂；
-
热风枪工作站（例如 – Lukey 702）；
-
松香；
-
木质牙签；
-
酒精（75%异丙醇）；
-
直径0.1毫米、带有绝缘漆层的铜线；
-
珠宝砂纸（规格为1000、2000和2500 – 数值越大，砂粒越细）；
-
尺寸为0.3毫米的BGA焊球；
-
镊子；
-
锋利的手术刀；
-
引脚排列方案；
-
PC-3000 Flash电路板适配器或Multiboard适配器；
当所有设备准备就绪后，我们可以开始我们的流程。

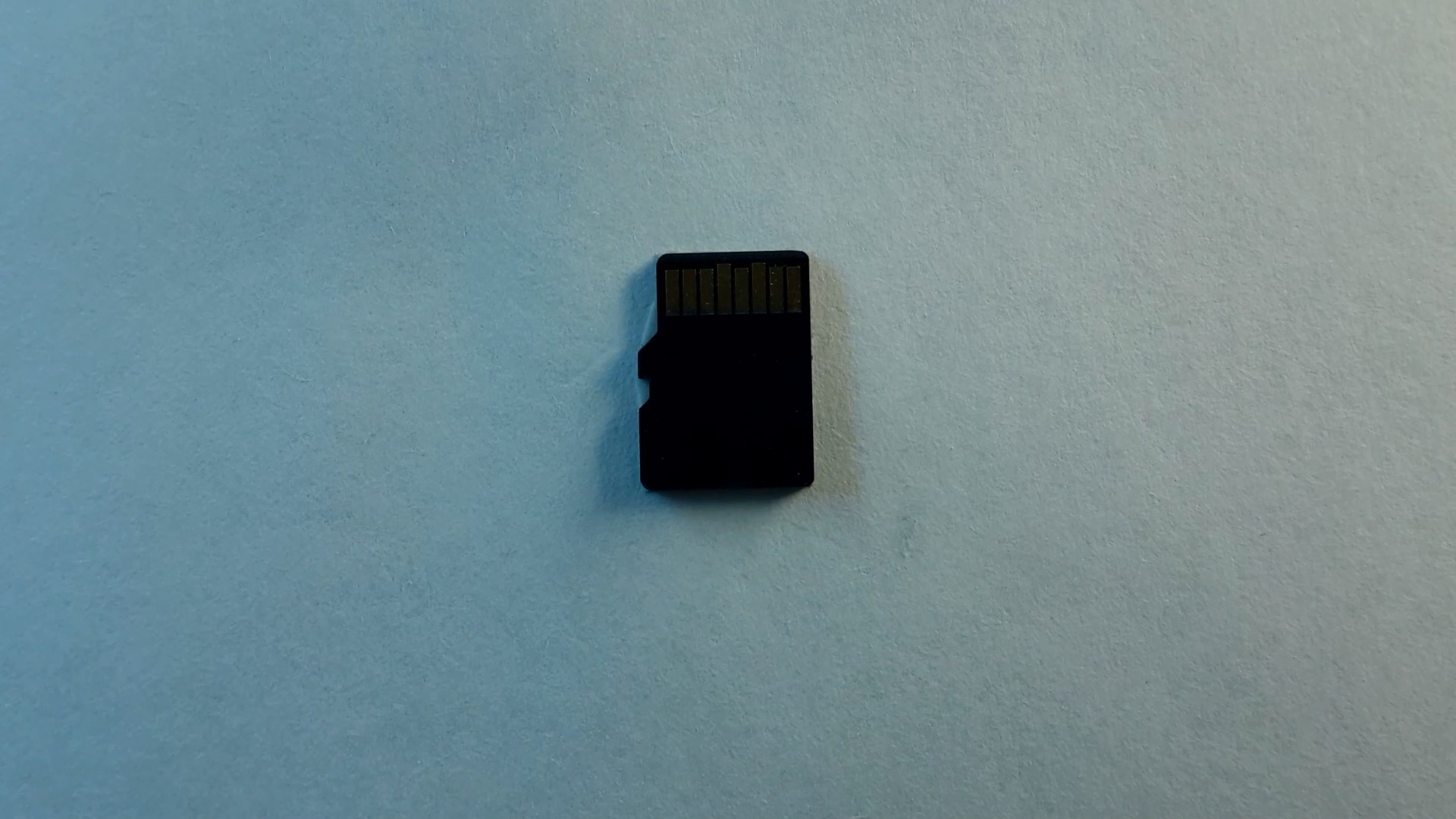

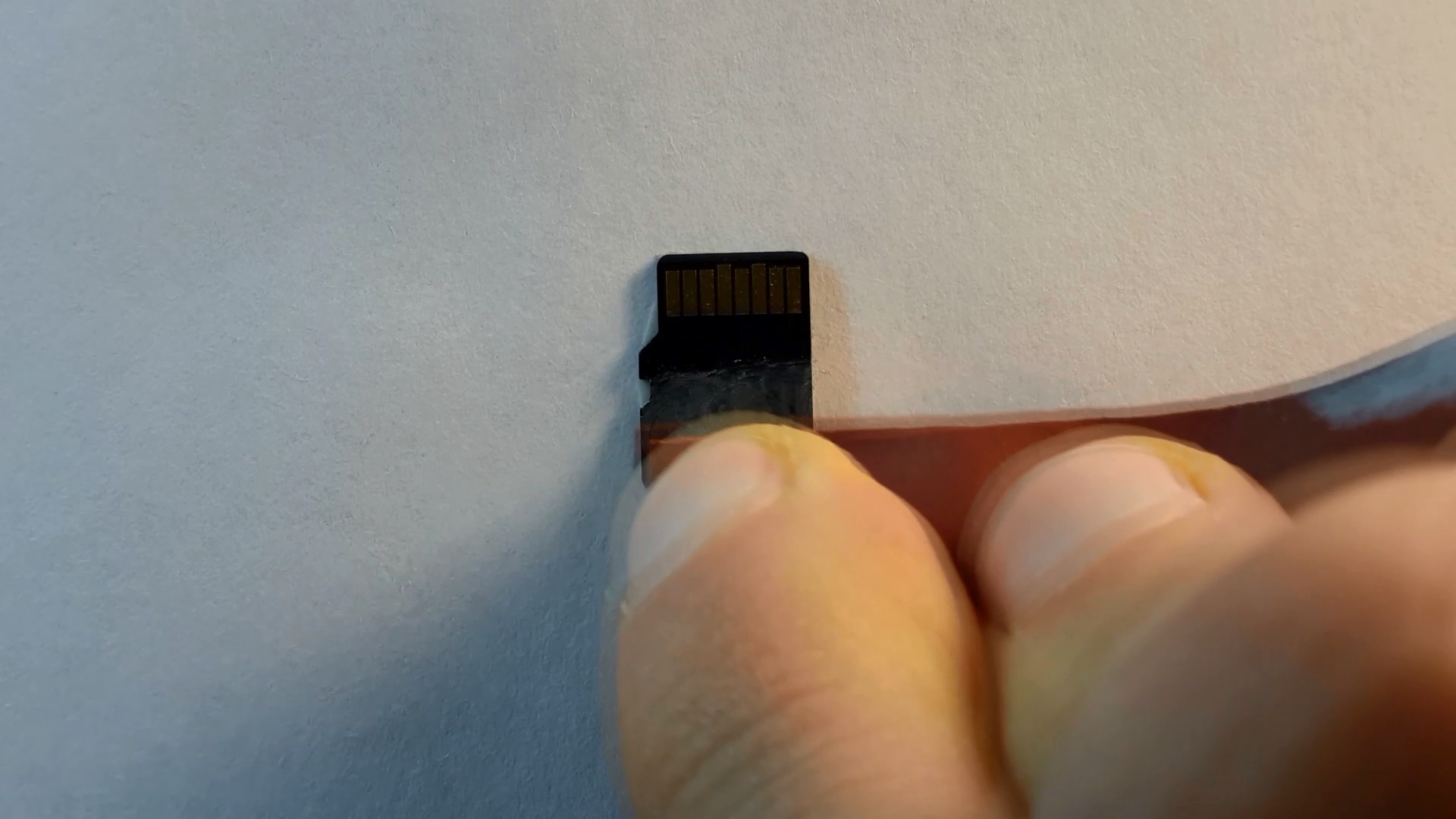

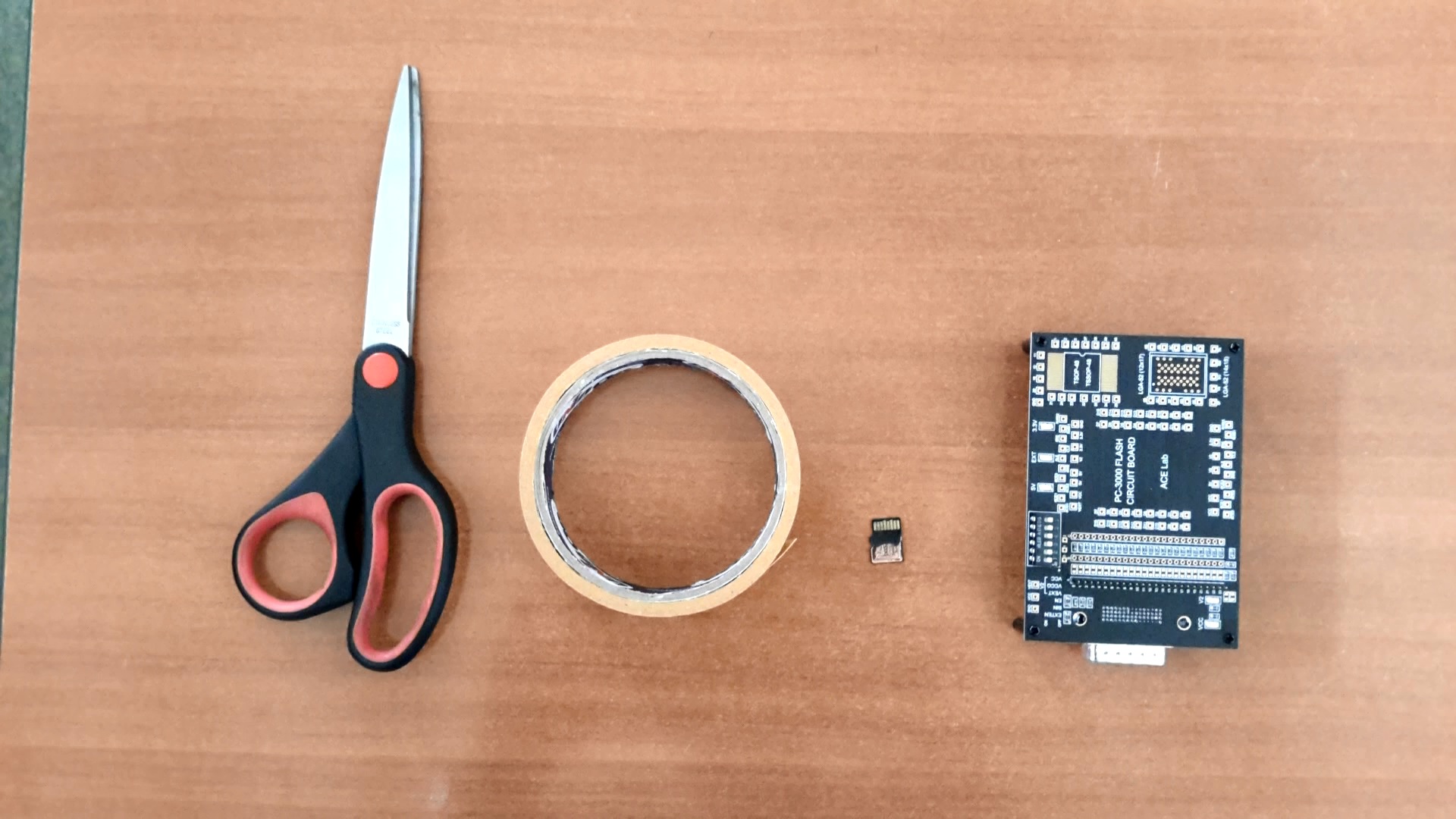

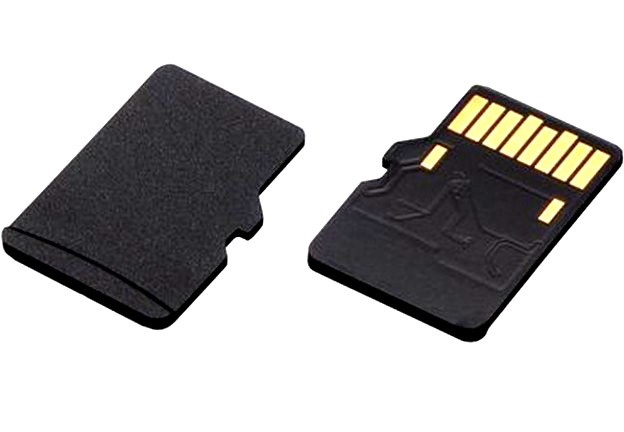

首先，我们取我们的单片式设备。在我们的案例中，是一个小的microSD卡。我们需要用双面胶带将这张卡固定在桌面上。

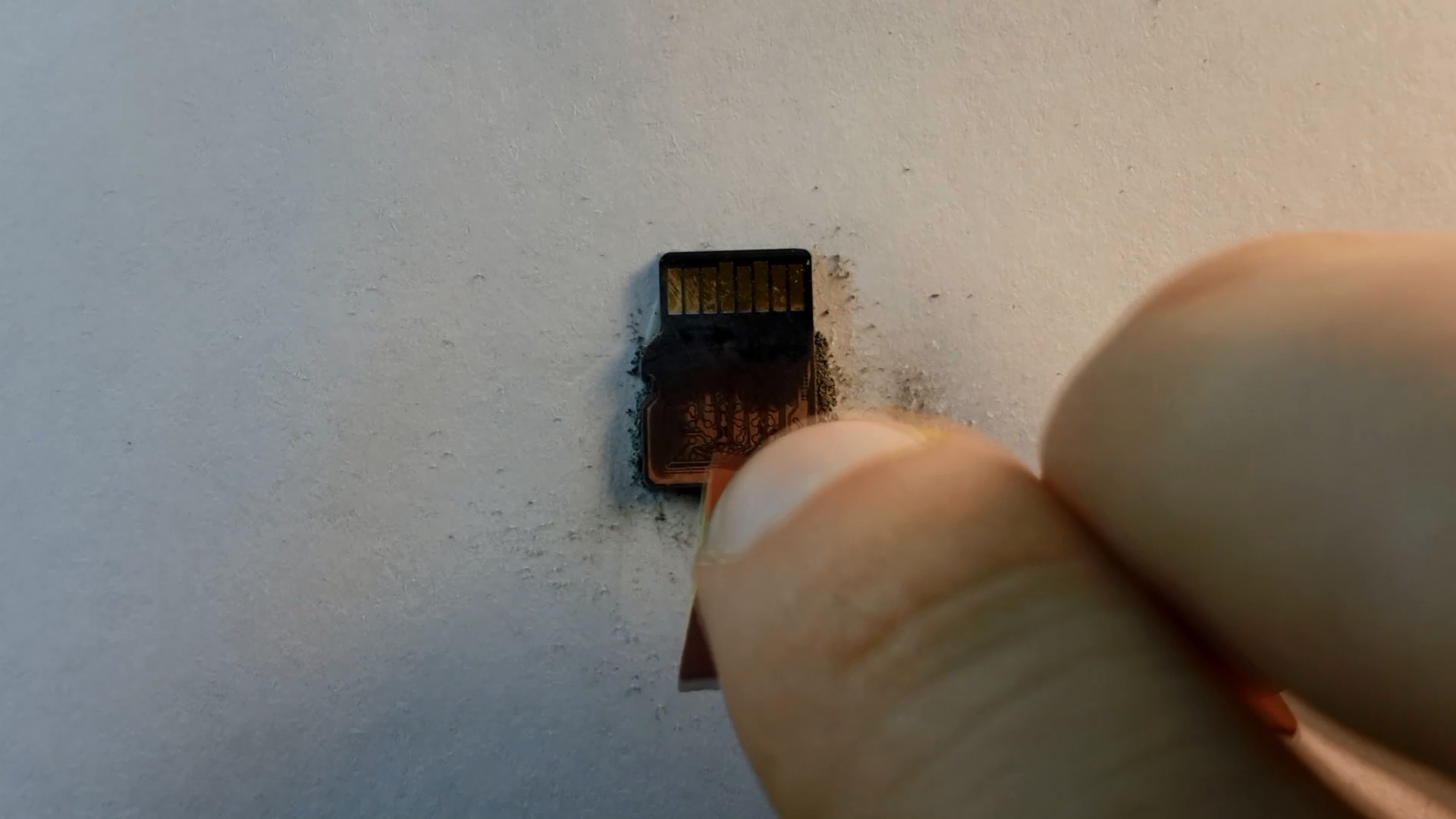

之后，我们开始从底部擦除陶瓷层。此操作需要一些时间，因此您必须非常有耐心和小心。如果您损坏了引脚排列层，数据恢复将变得不可能！

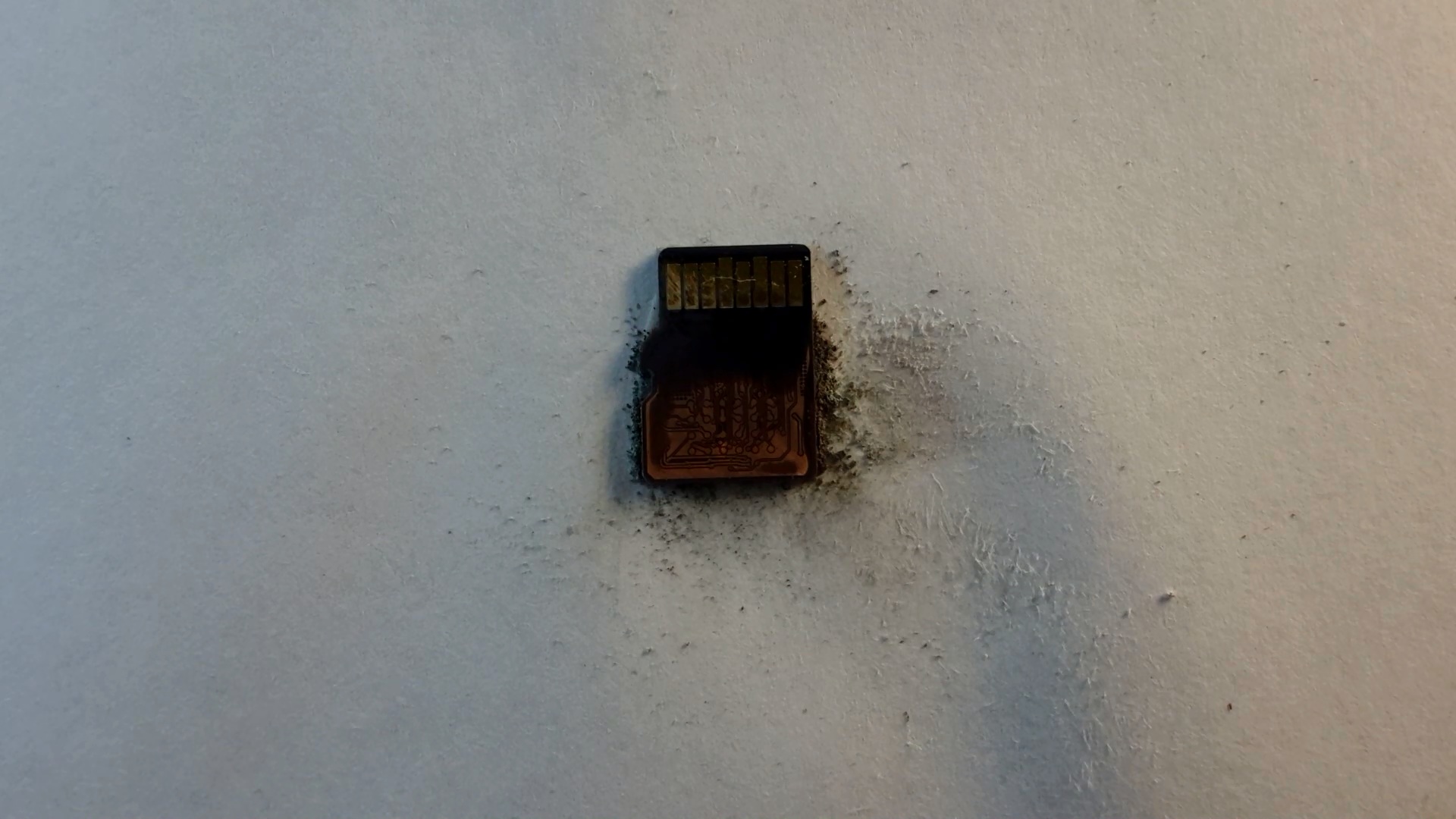

我们从粗砂纸（砂粒最粗）开始 – 1000或1200。
当第一大部分涂层被去除后，有必要将砂纸更换为更细的砂粒 – 2000。
最后，当铜触点层变得可见时，我们应该使用最细的砂粒 – 2500。

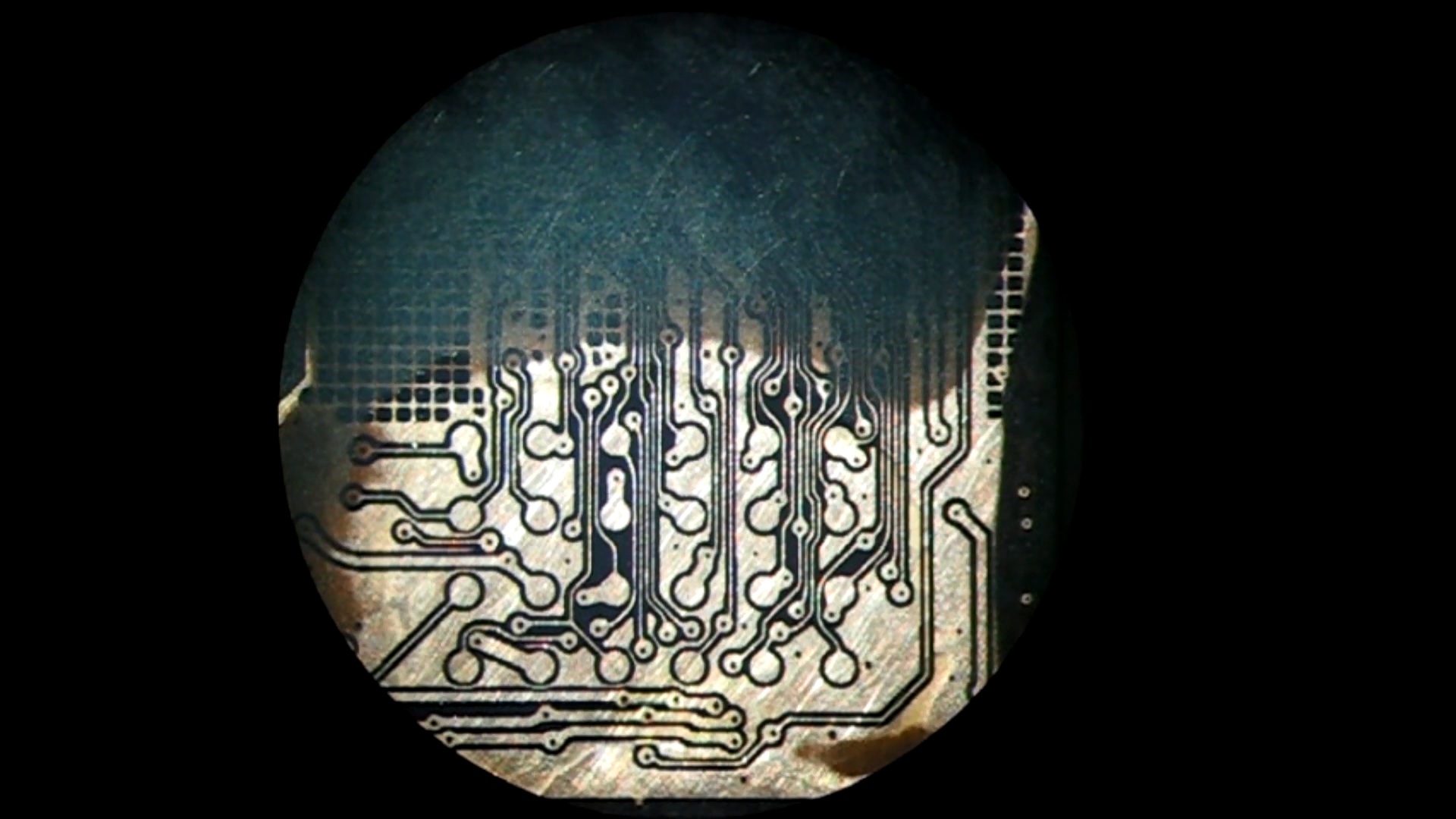

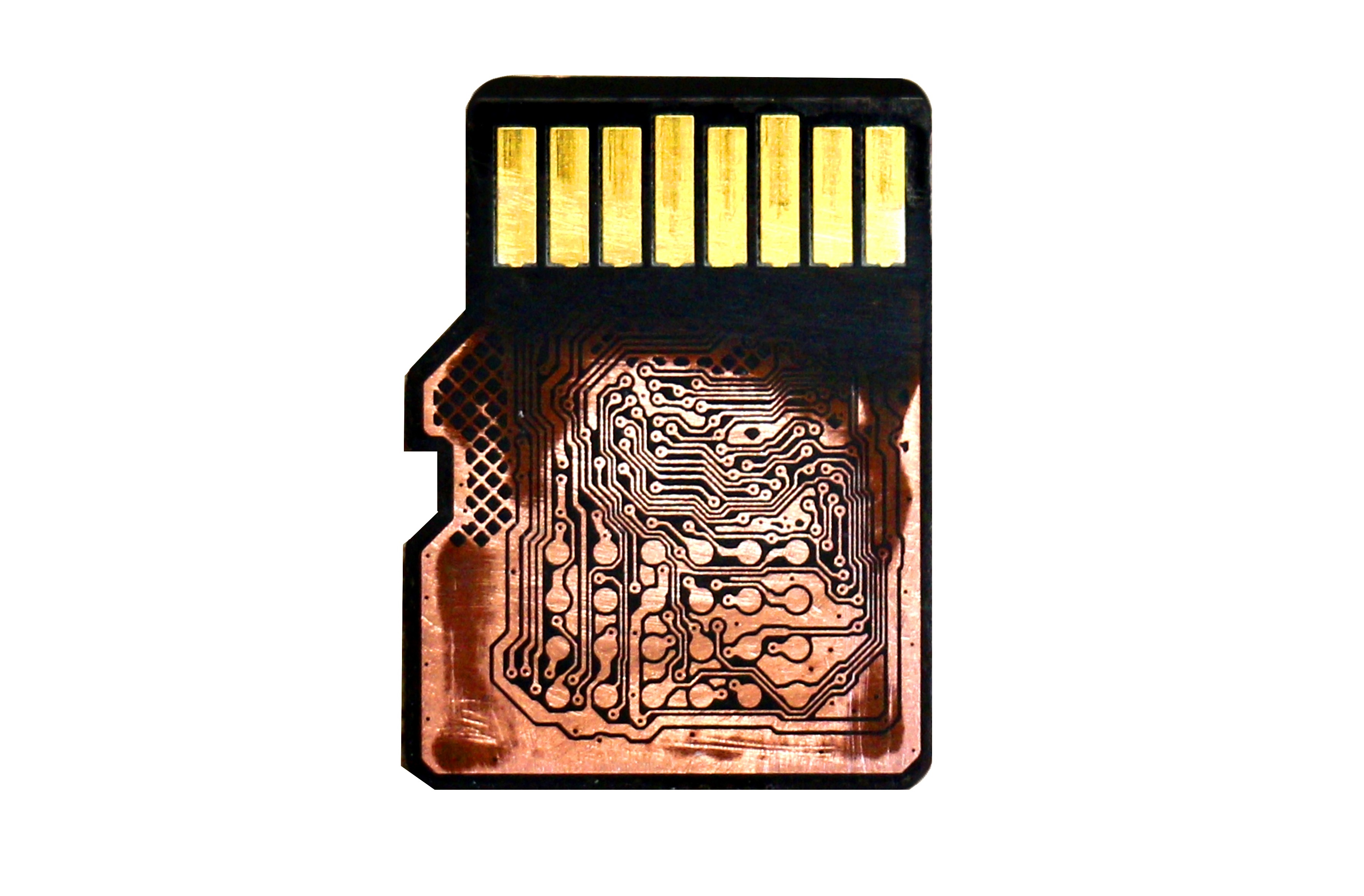

如果您正确执行了所有操作，最终您将得到类似这样的结果：

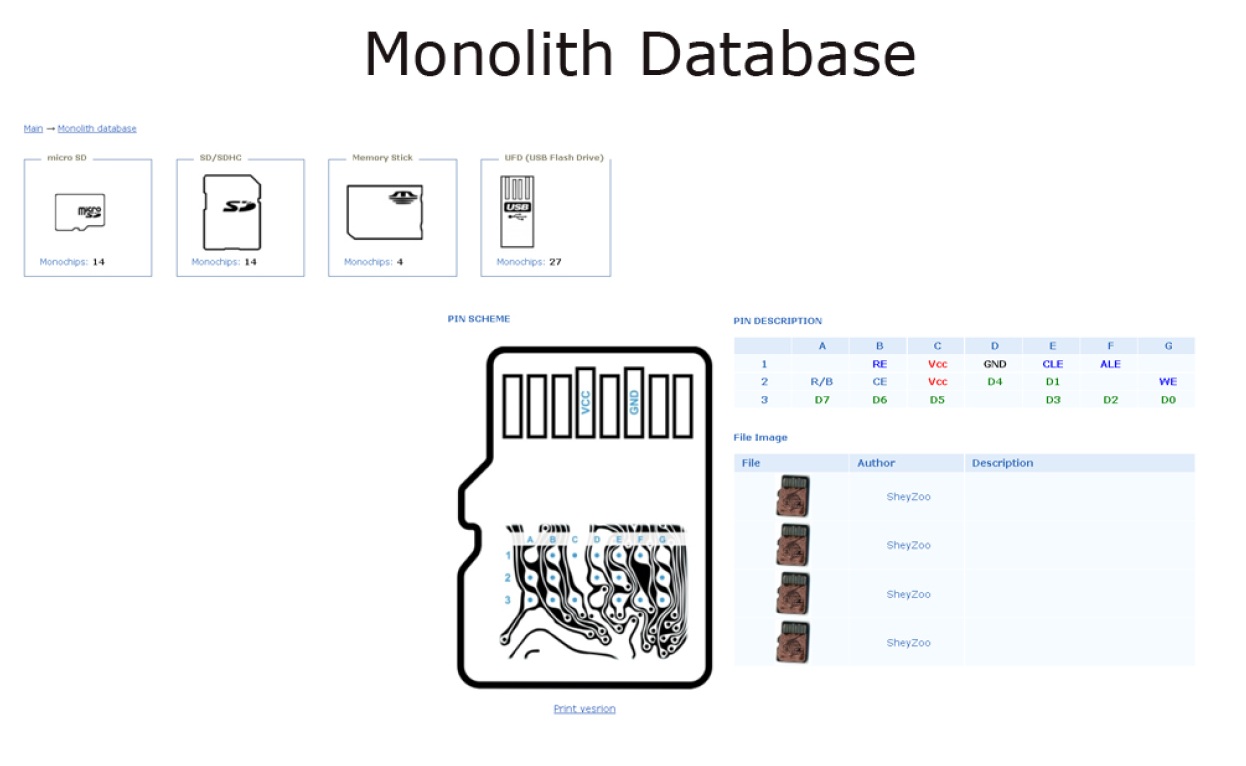

下一步是在我们的Global Solution Centre中搜索引脚排列。
要继续处理单片式设备，我们需要焊接3组触点：
-
数据I/O触点：D0, D1, D2, D3, D4, D5, D6, D7；
-
命令触点：ALE, RE, R/B, CE, CLE, WE；
-
电源触点：VCC, GND。

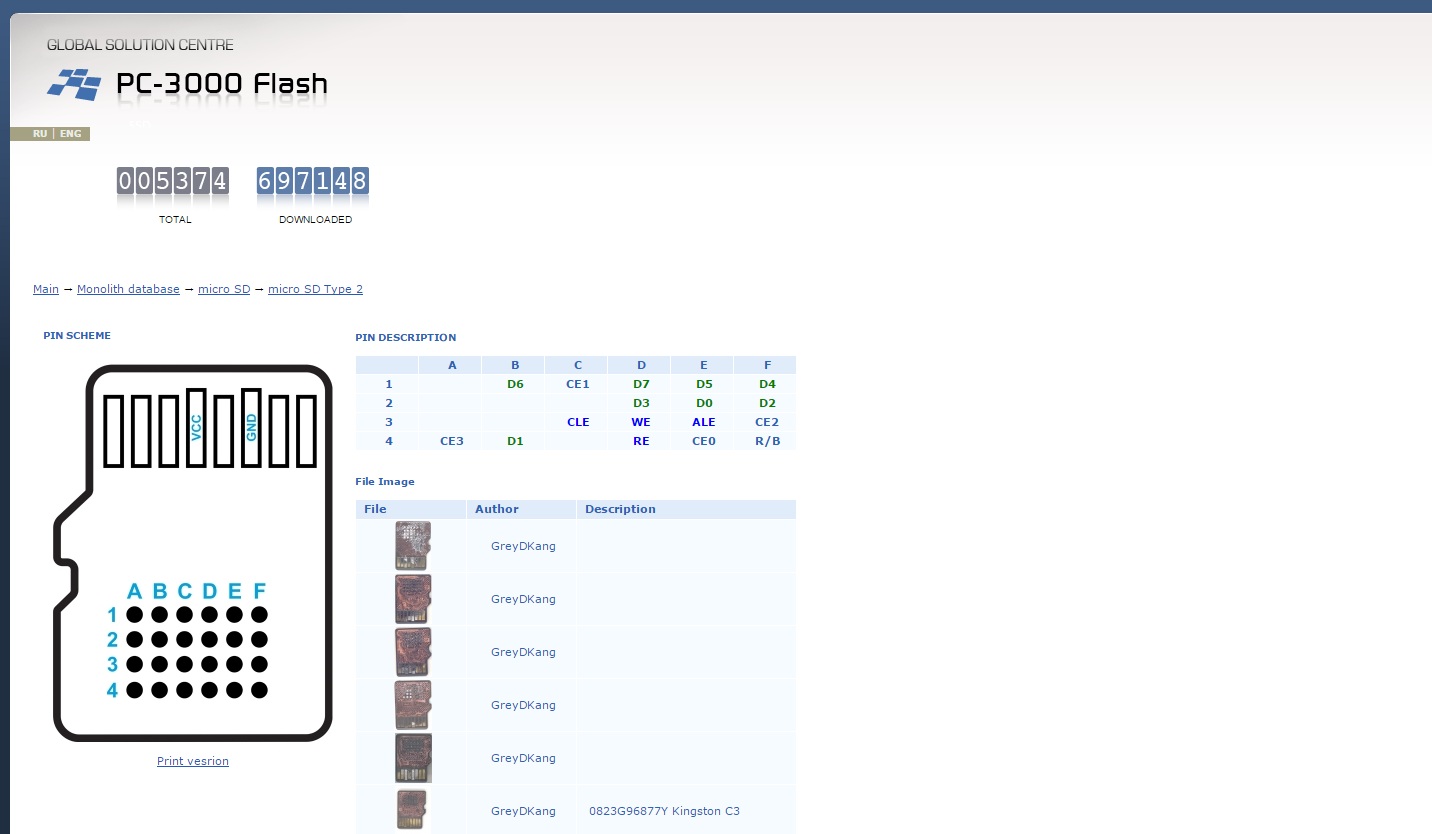

首先，您需要选择您的单片式设备的类别（在我们的案例中是microSD卡），然后您必须选择一个兼容的引脚排列（在我们的案例中是类型2）。

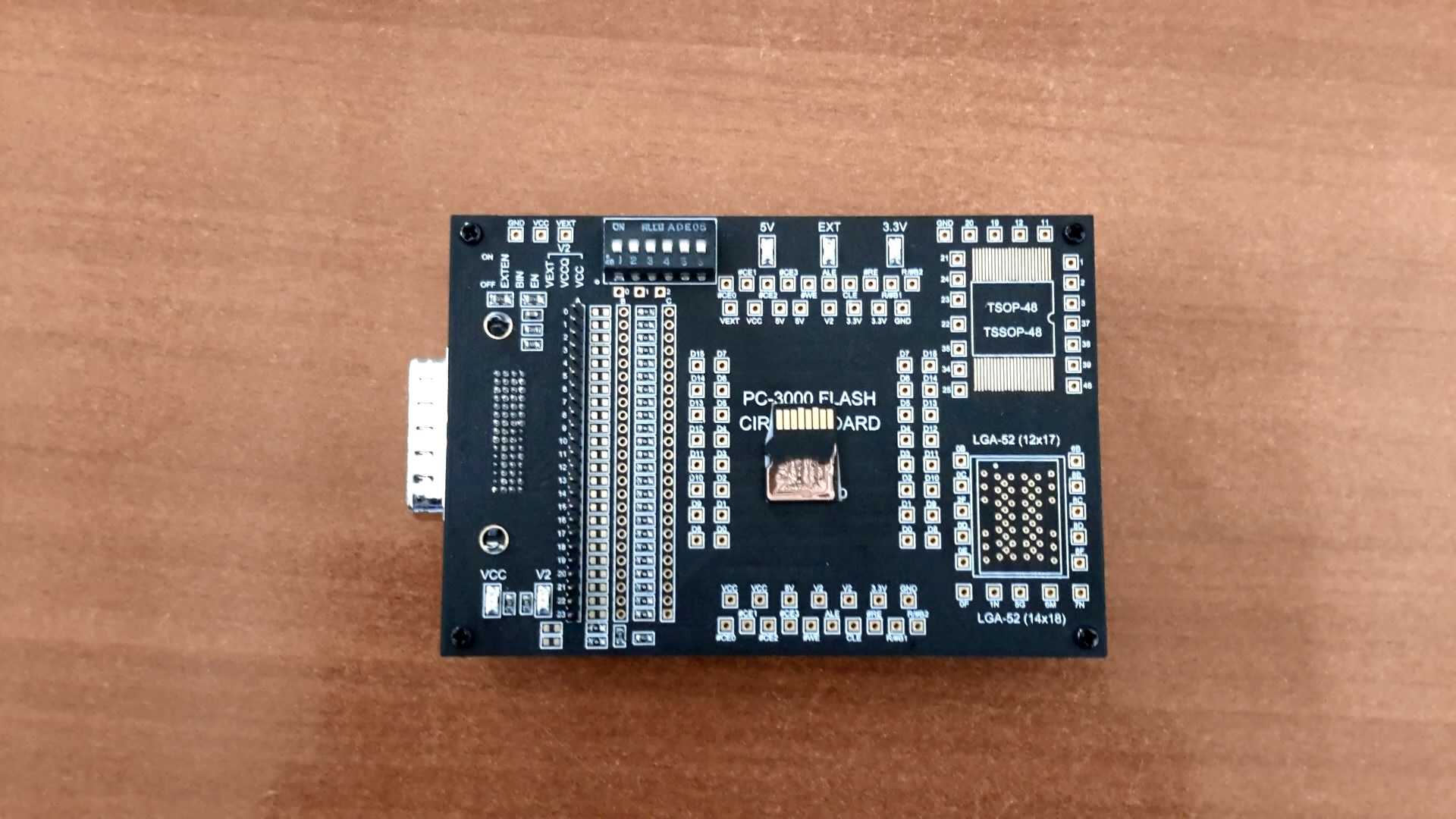

之后，我们应该将microSD卡固定在电路板适配器上，以便于焊接。

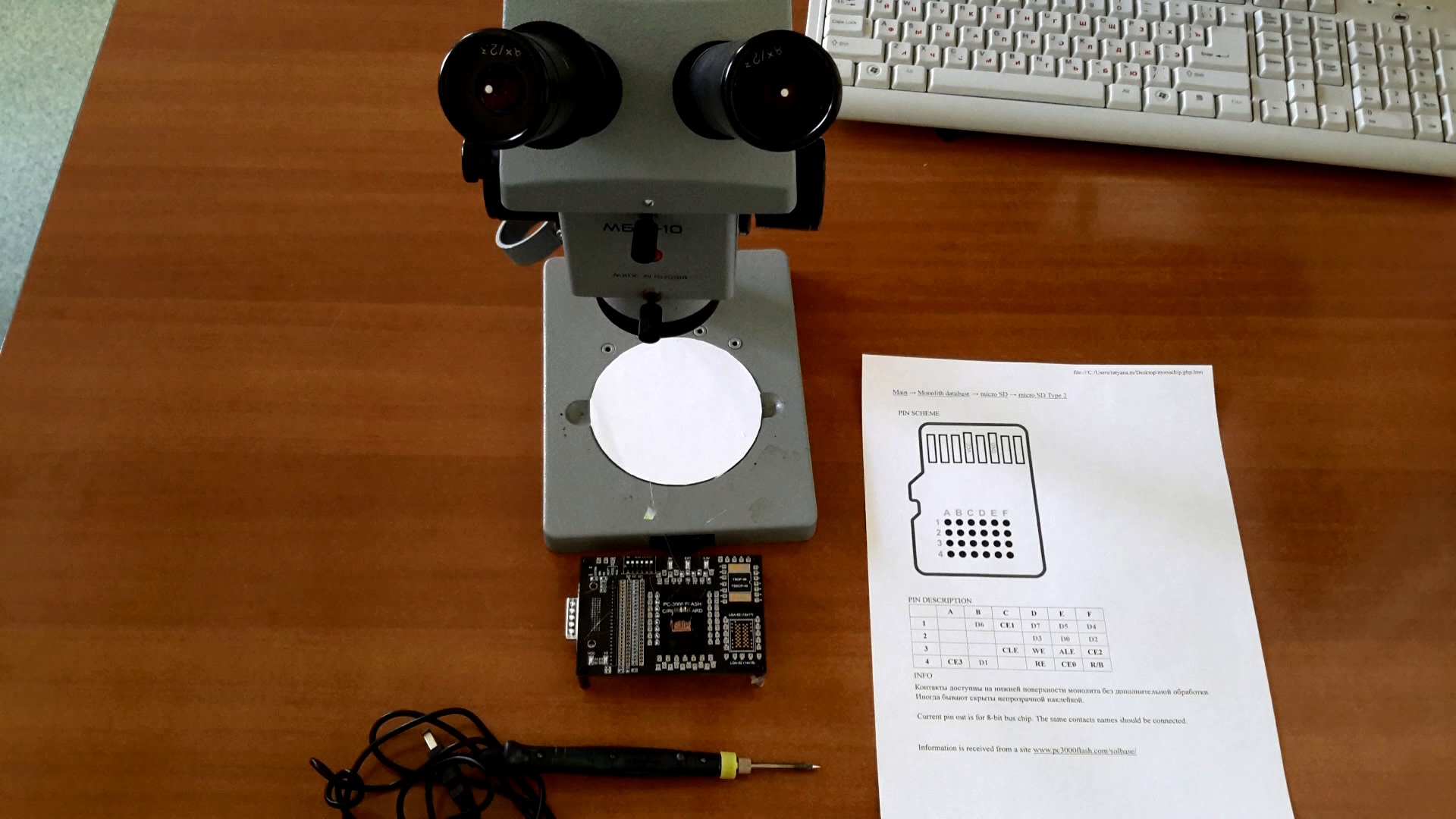

在焊接之前，打印出您的单片式设备的引脚排列方案是个好主意。您可以将方案放在旁边，以便在需要检查引脚排列时触手可及。
我们准备开始焊接过程了！ 确保您的工作站有足够的光线！

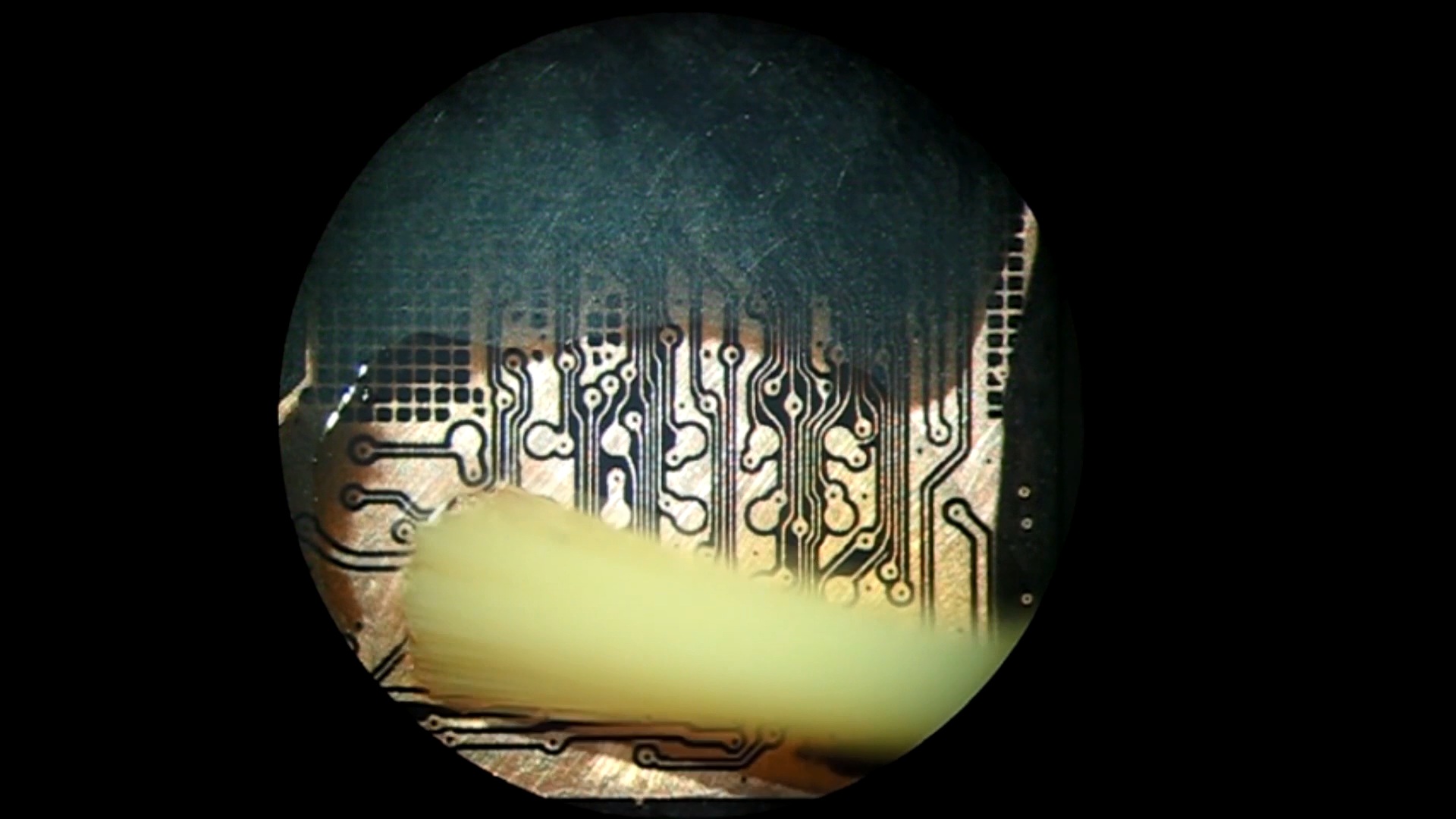

借助小刷子，在microSD引脚触点上滴一些液体活性助焊剂。

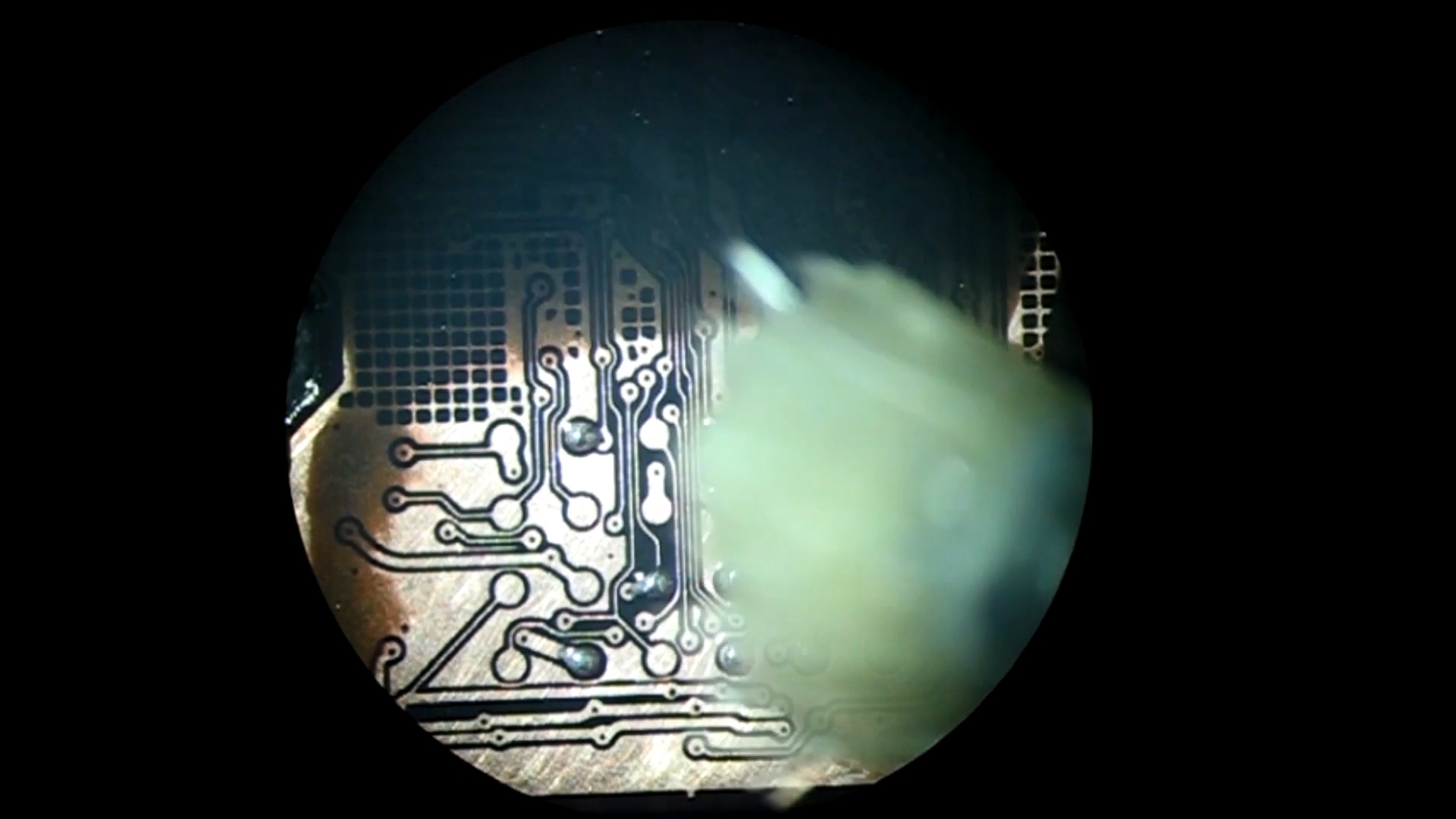

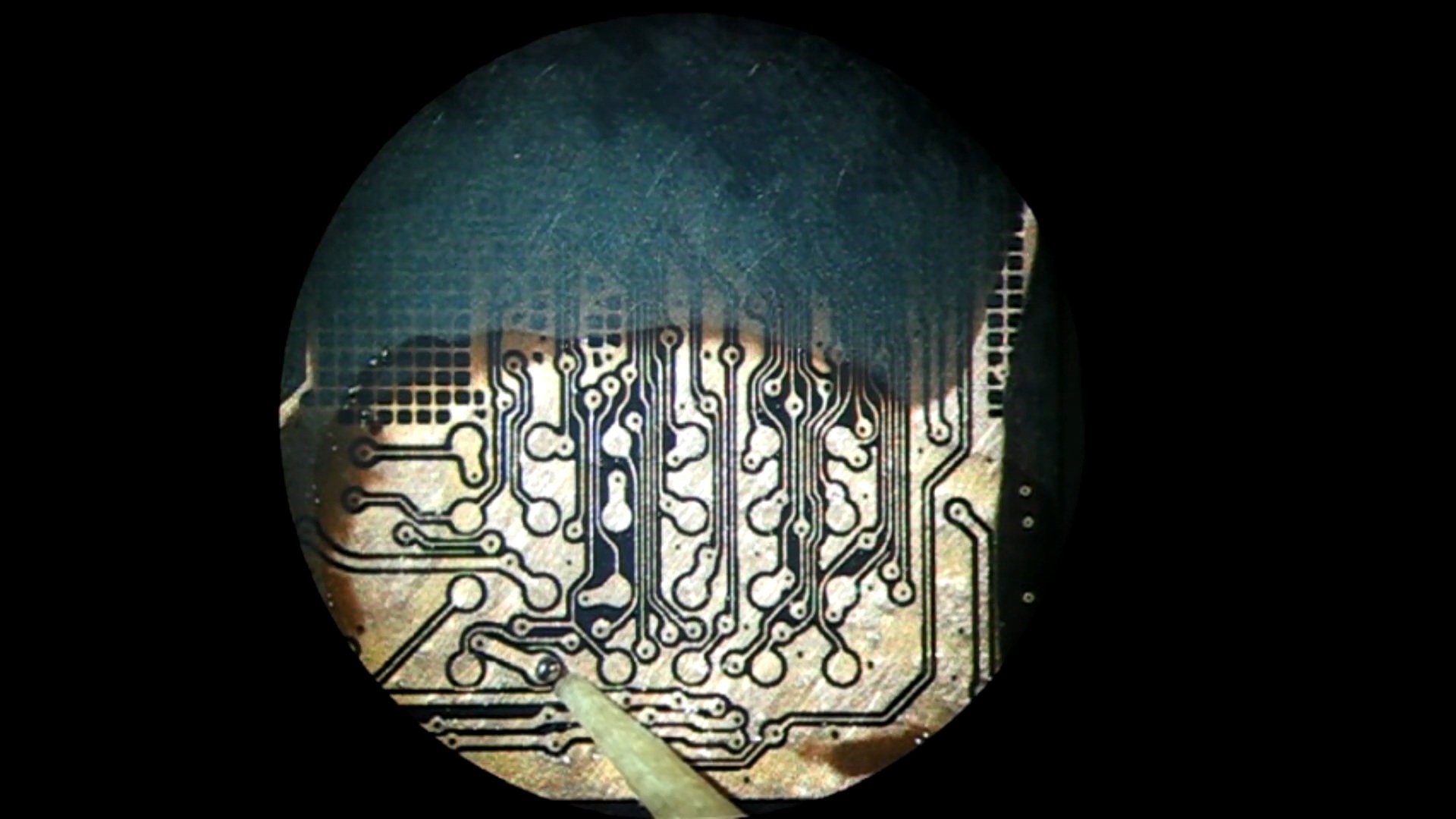

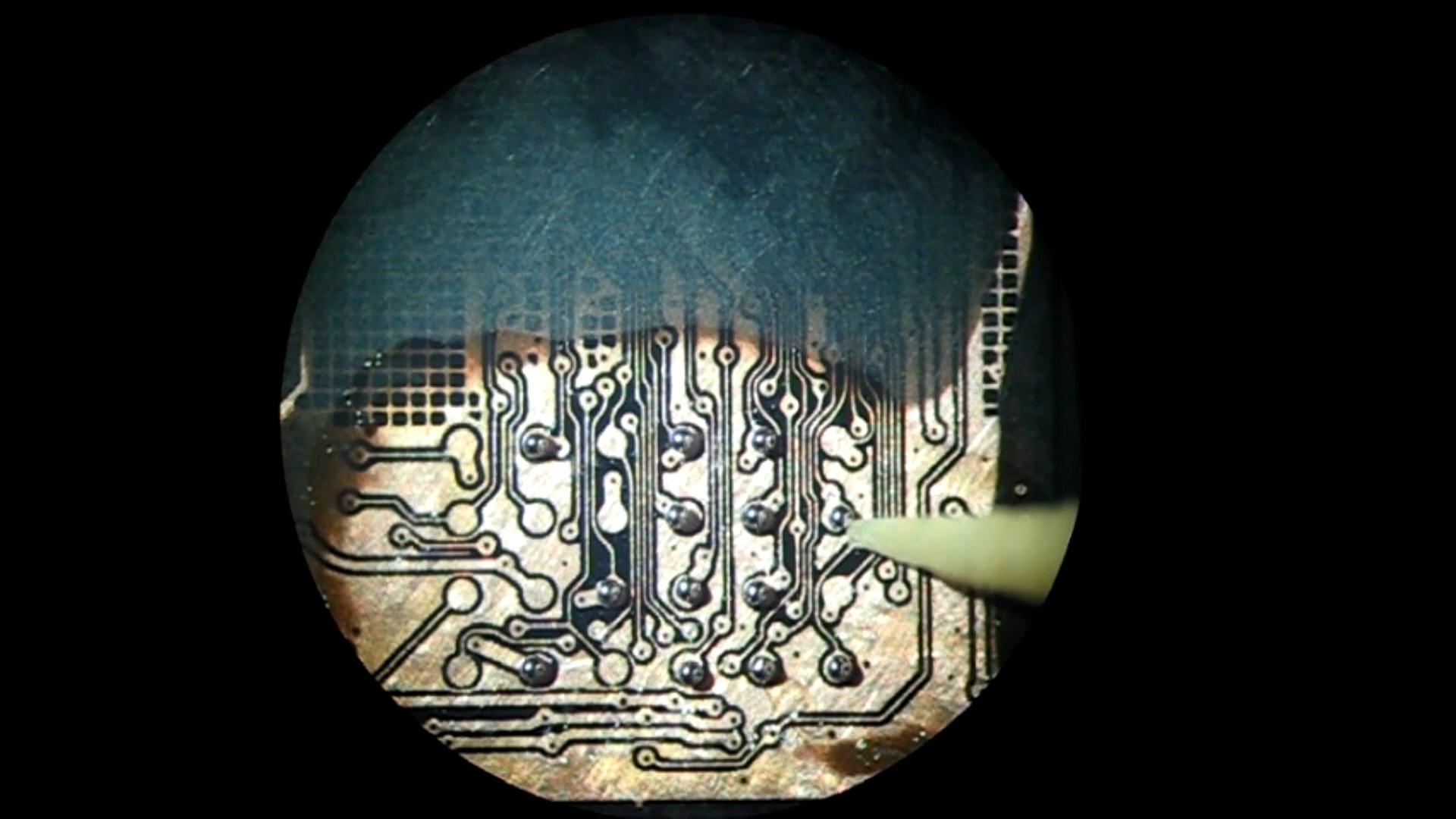

借助湿牙签，我们应该将所有BGA焊球放置在铜引脚触点上（这些触点在引脚排列方案上标出）。最好使用尺寸约为我们触点直径~75%的BGA焊球。液体助焊剂将帮助我们固定BGA焊球在microSD卡表面。

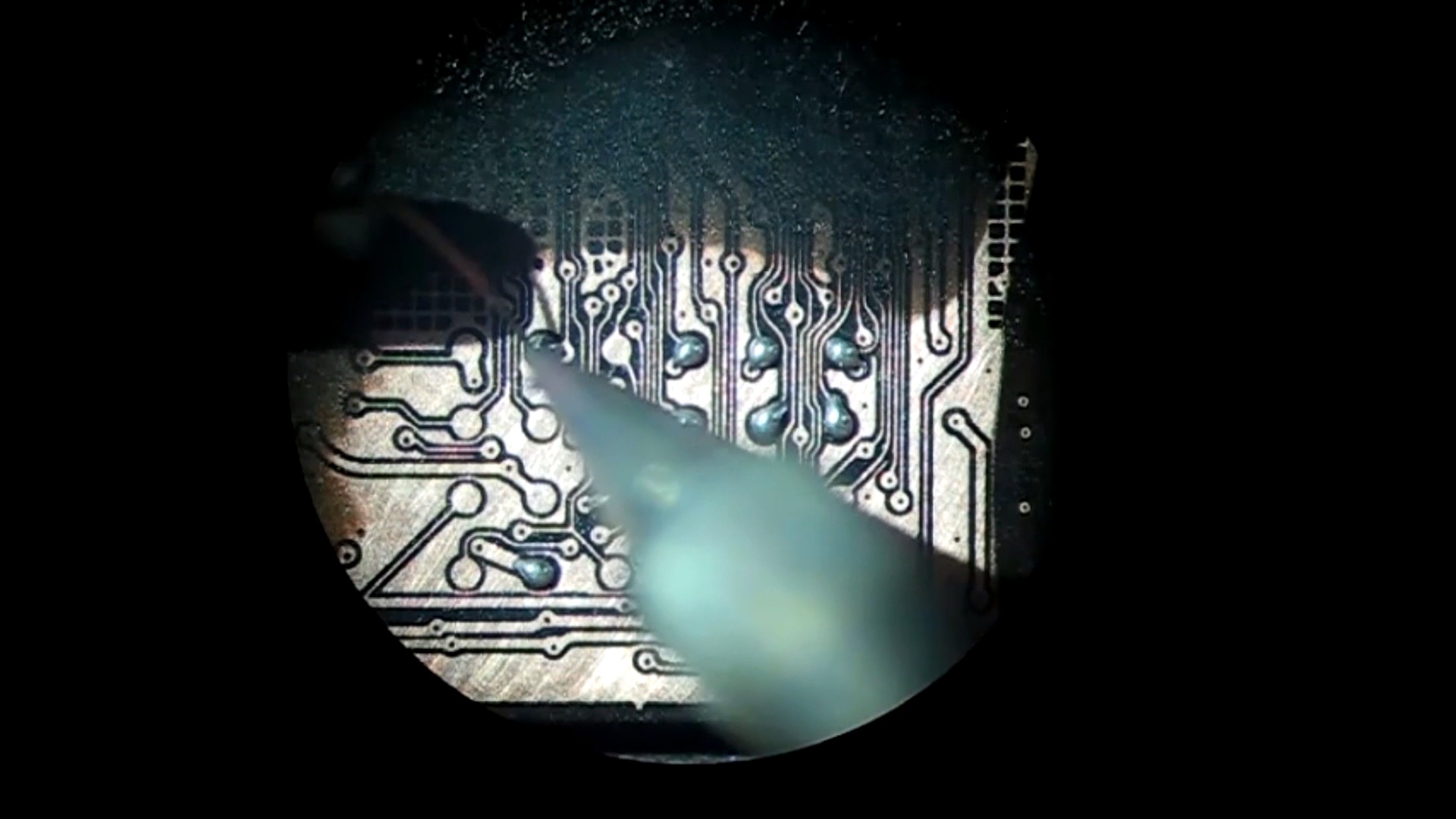

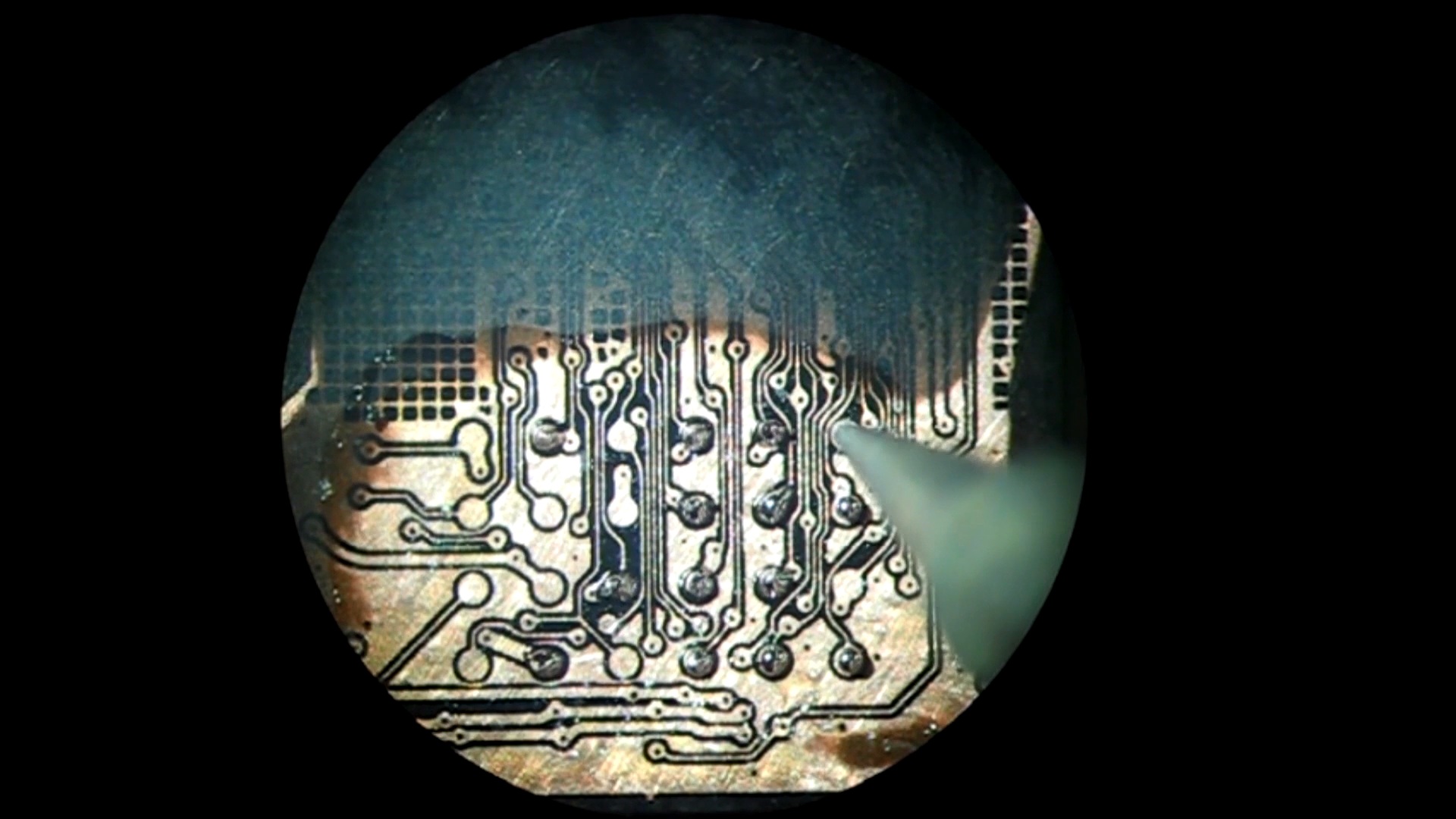

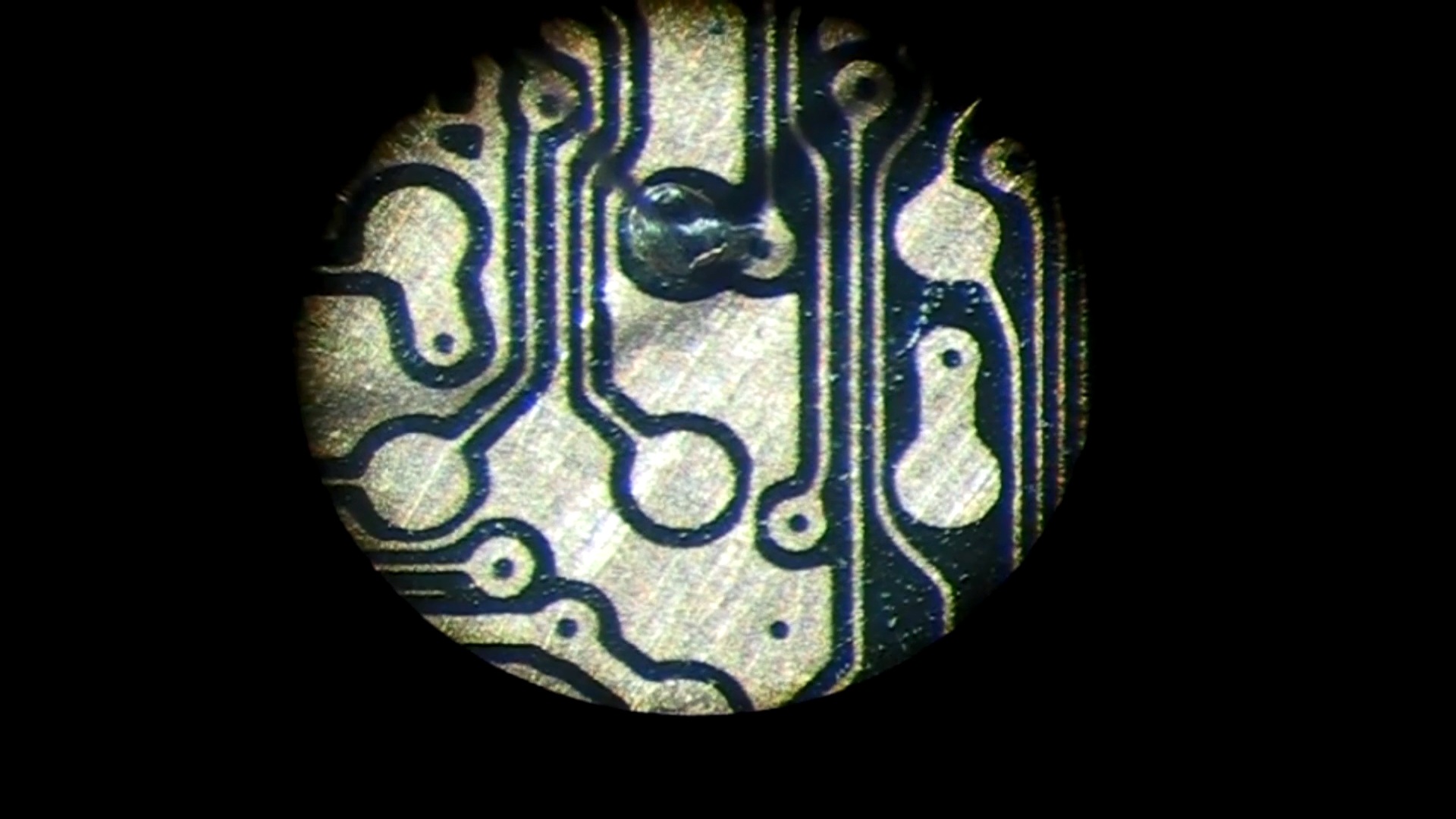

当所有BGA焊球都放置在引脚上后，我们应该使用电烙铁熔化焊锡。小心！轻柔地进行所有操作！ 为了熔化，用烙铁头非常快速地触碰BGA焊球。

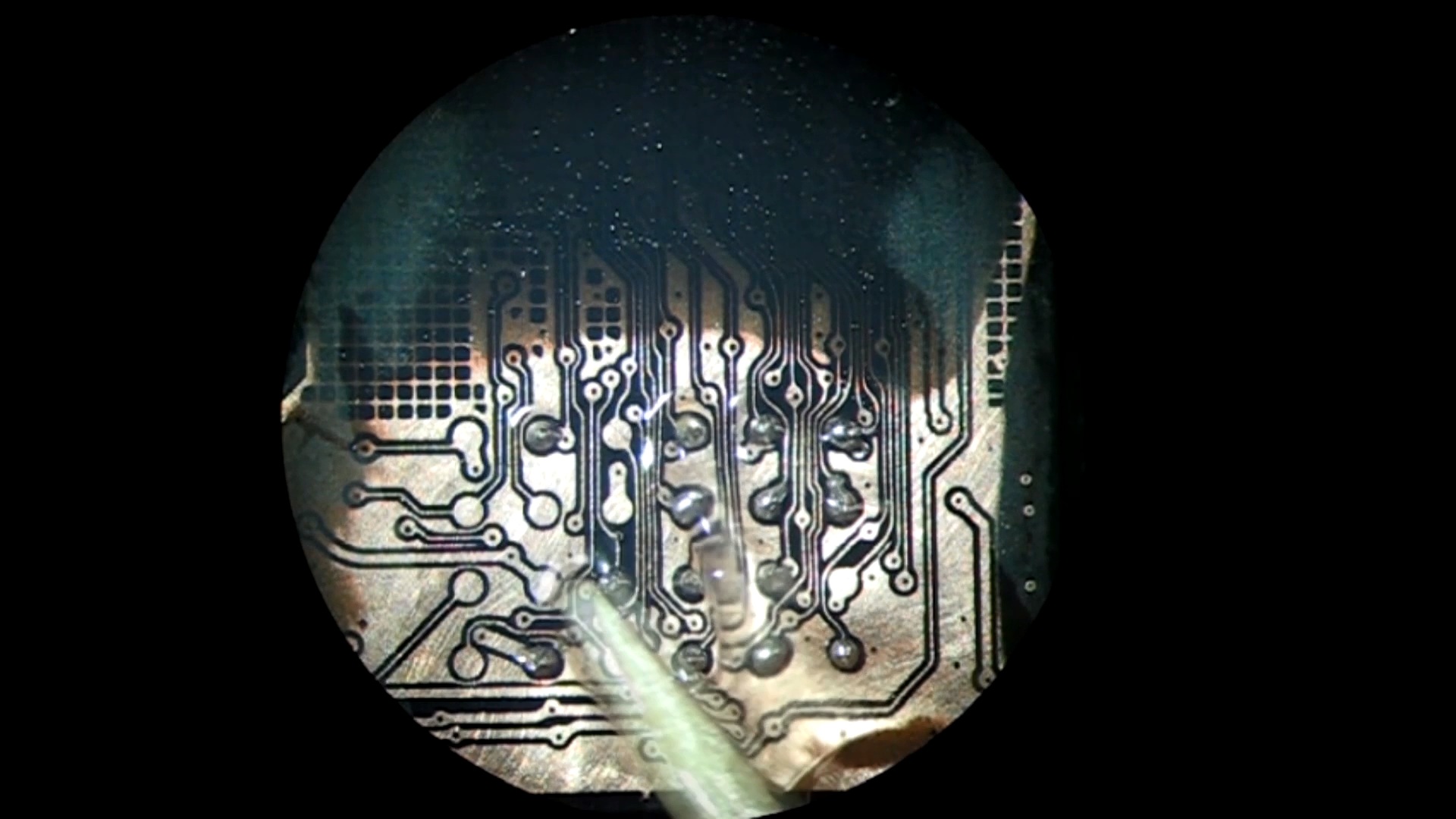

当所有BGA焊球都熔化后，您需要在触点上涂一些稠密的果冻状BGA助焊剂。

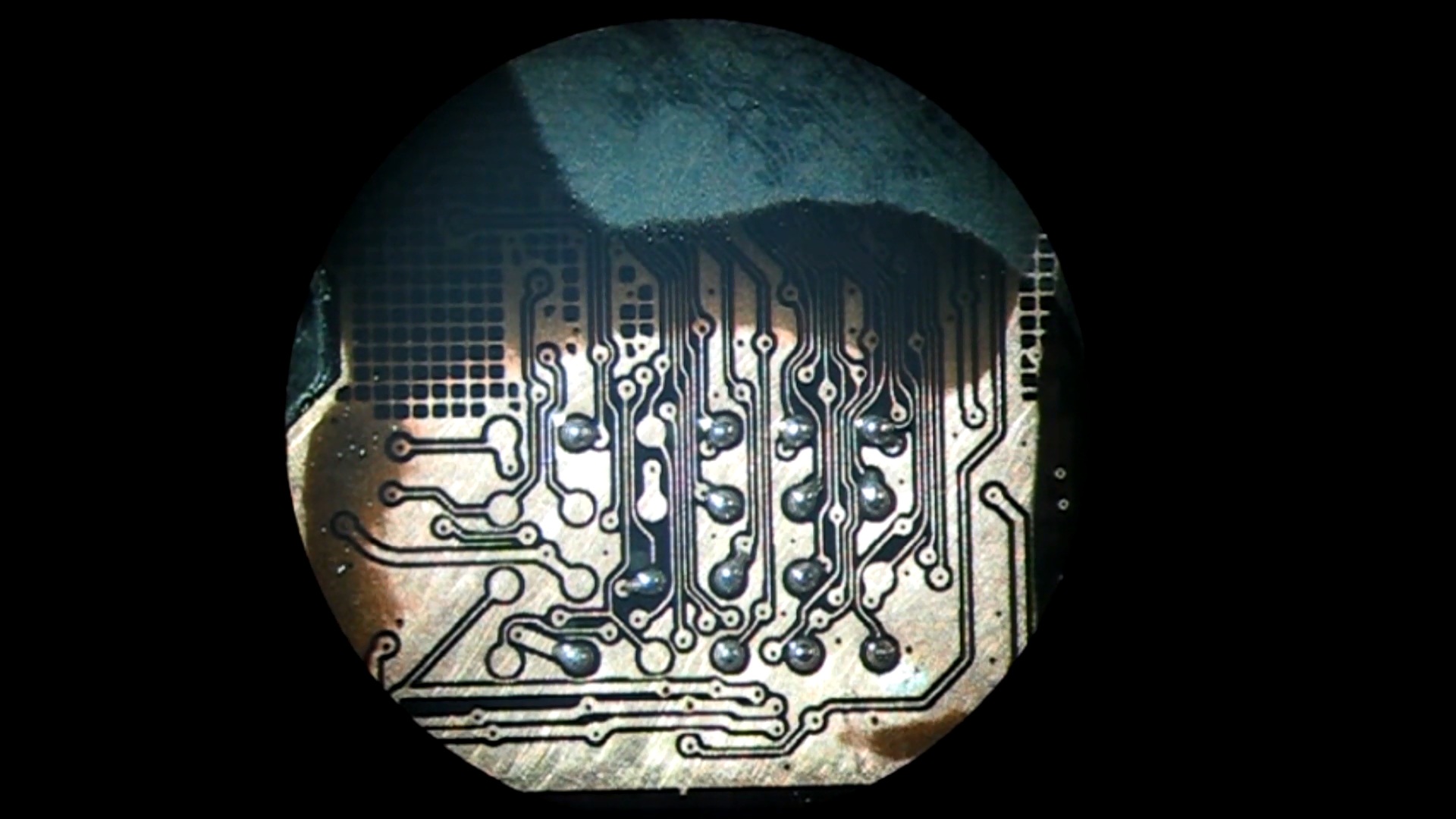

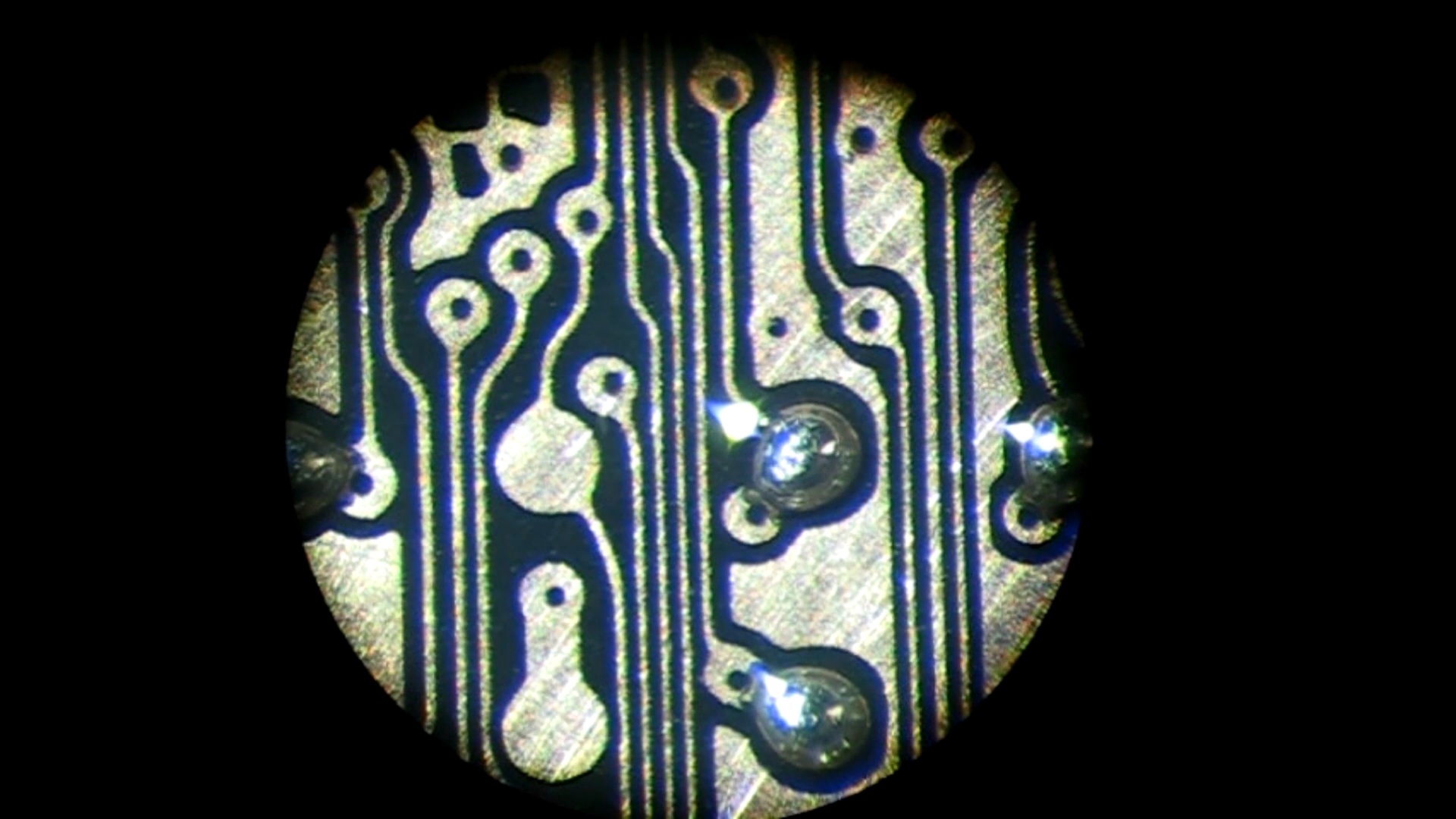

使用热风枪，我们应该以+200C的温度加热我们的引脚。BGA助焊剂将有助于在所有BGA触点之间分配热量并小心地熔化它们。加热后，所有触点和BGA焊锡将呈现半球形。

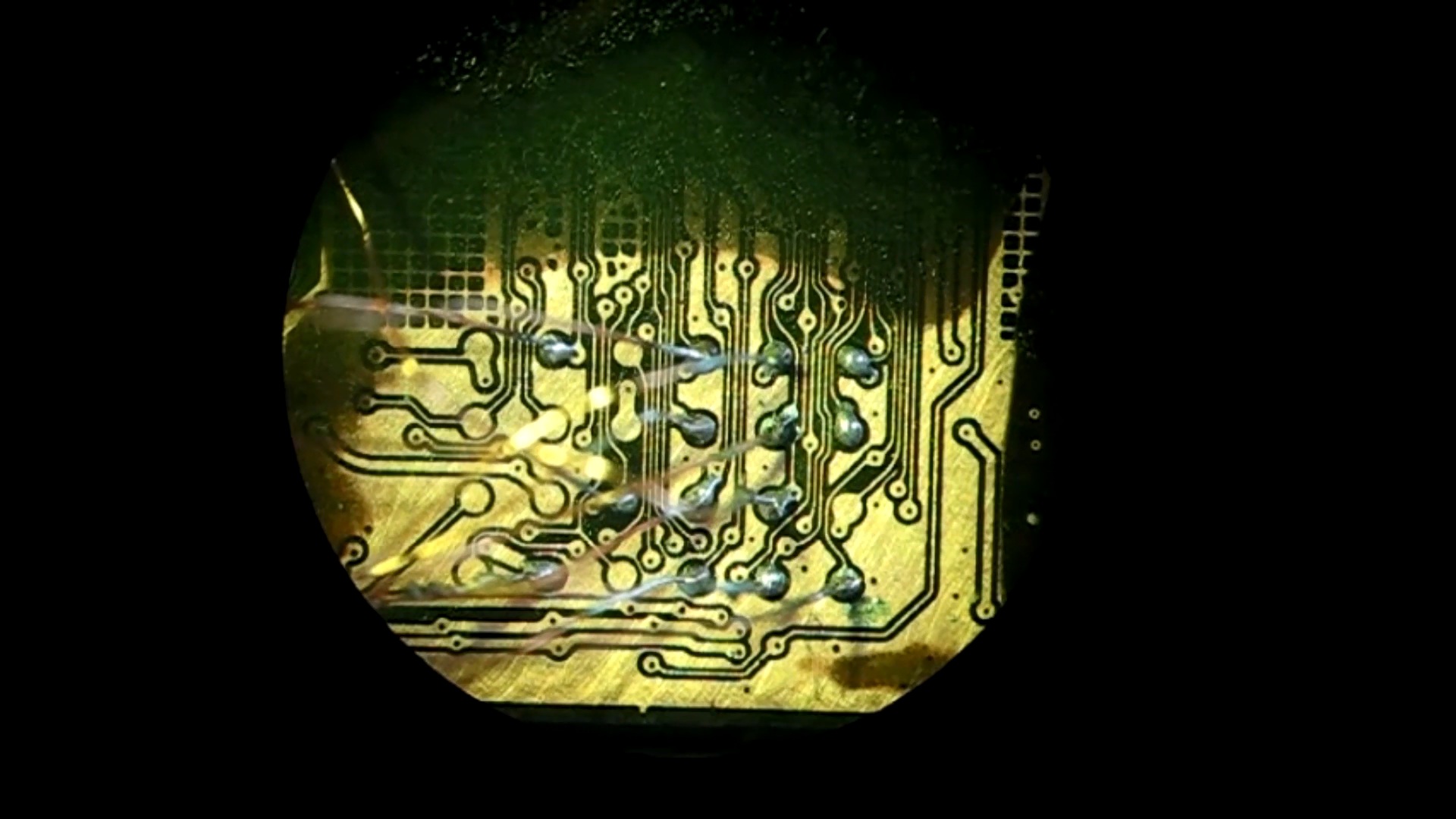

现在我们应该借助酒精清除所有助焊剂的痕迹。您需要将其洒在microSD卡上，并用刷子清洁。

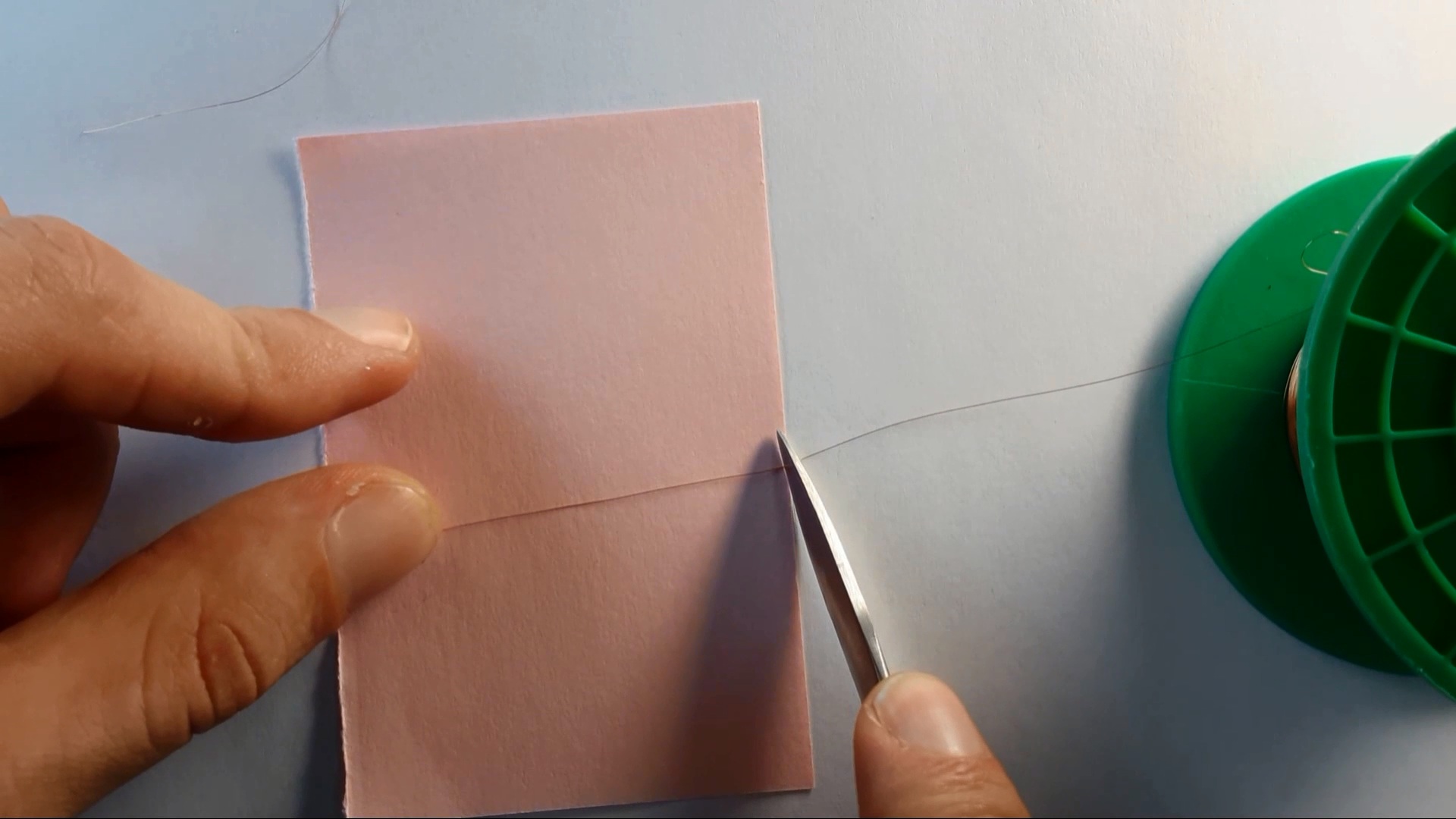

下一步是准备铜线。它们应该是相同的长度（大约 – 5-7厘米）。为了切割相同尺寸的线，我们建议使用一张纸作为长度规。

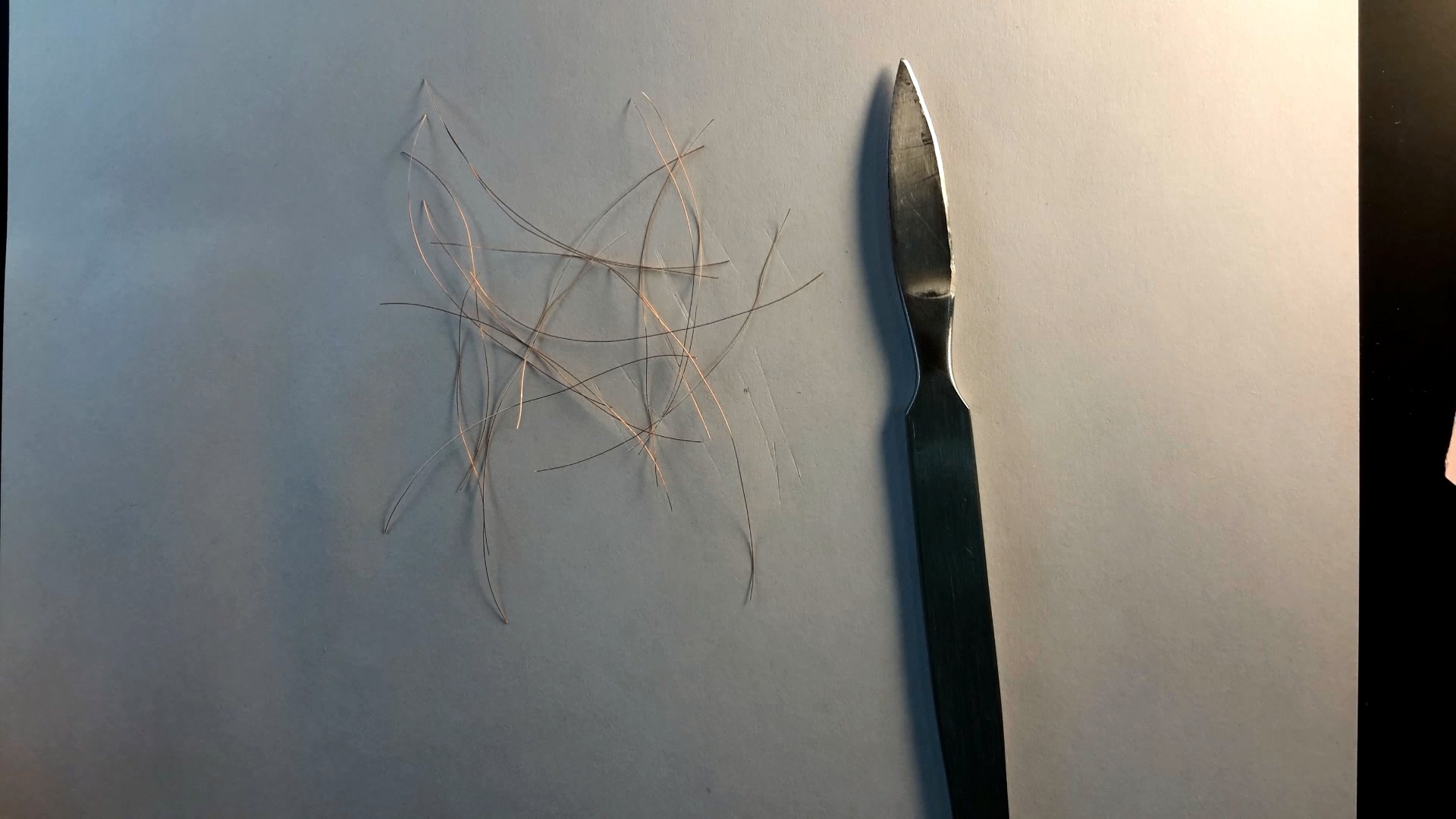

之后，我们应该借助手术刀去除电线上的绝缘漆。只需从两端轻轻刮擦它们。

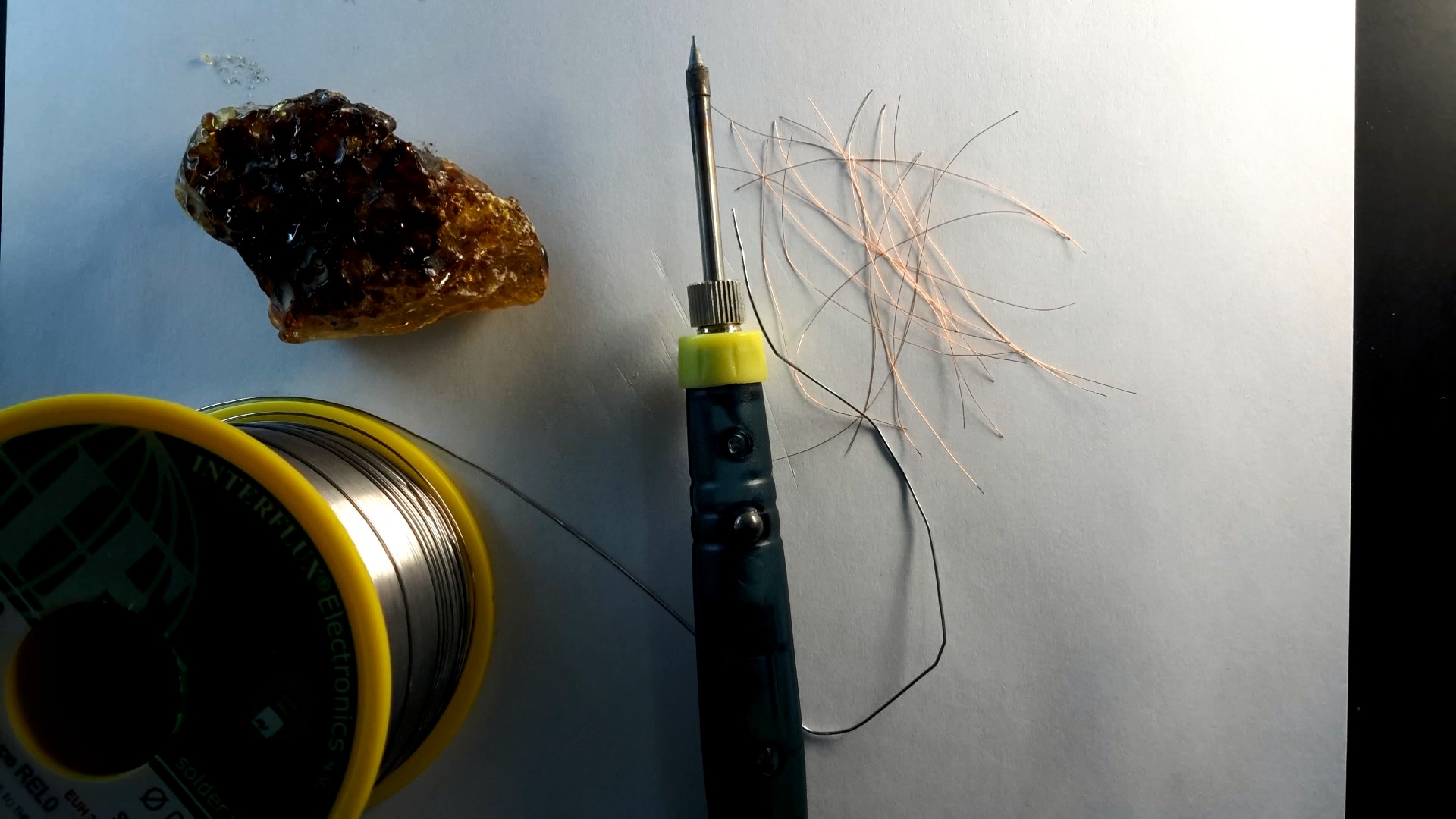

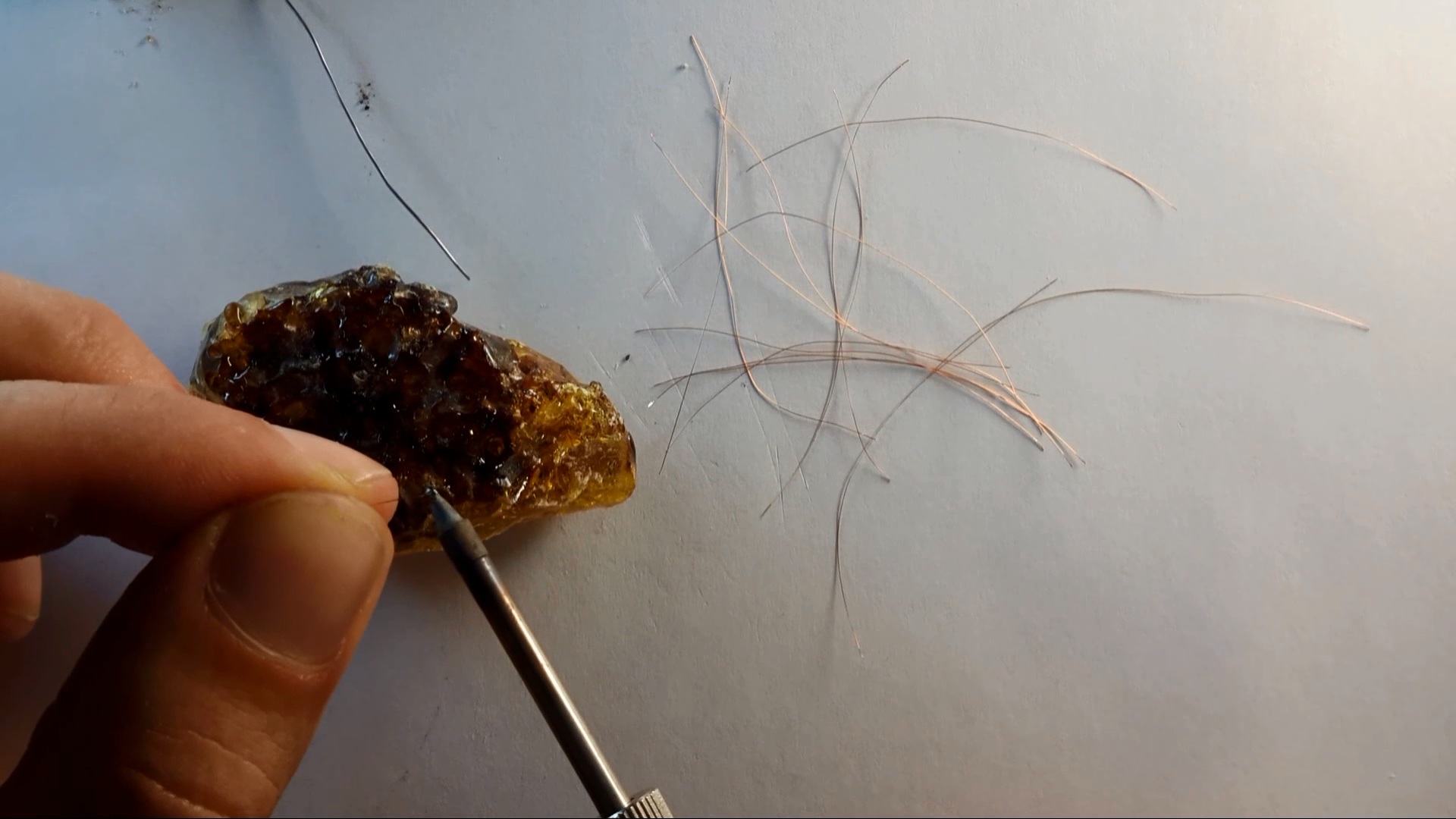

电线准备的最后阶段将是在松香中对电线进行上锡的过程，以便更好地焊接。

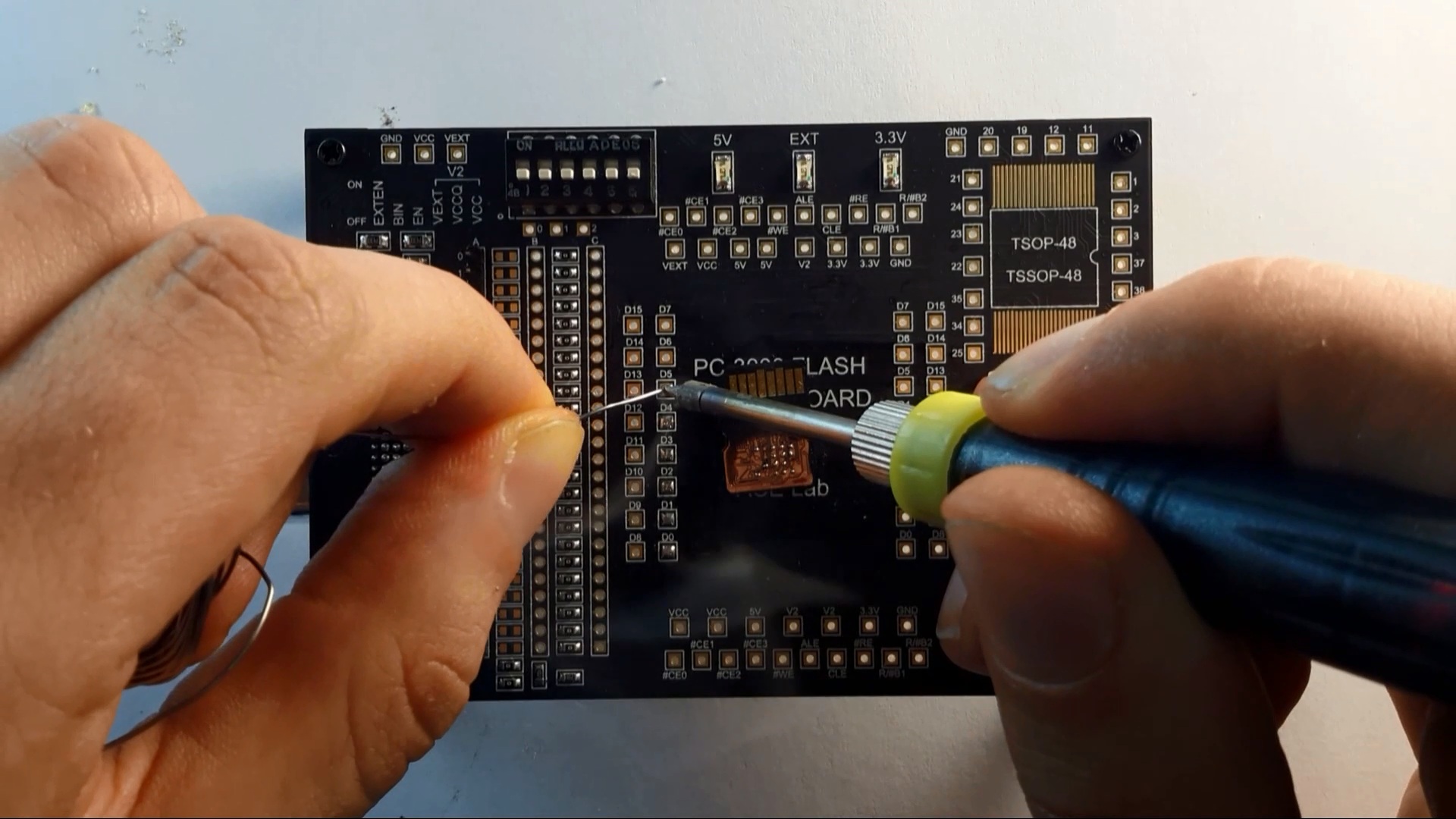

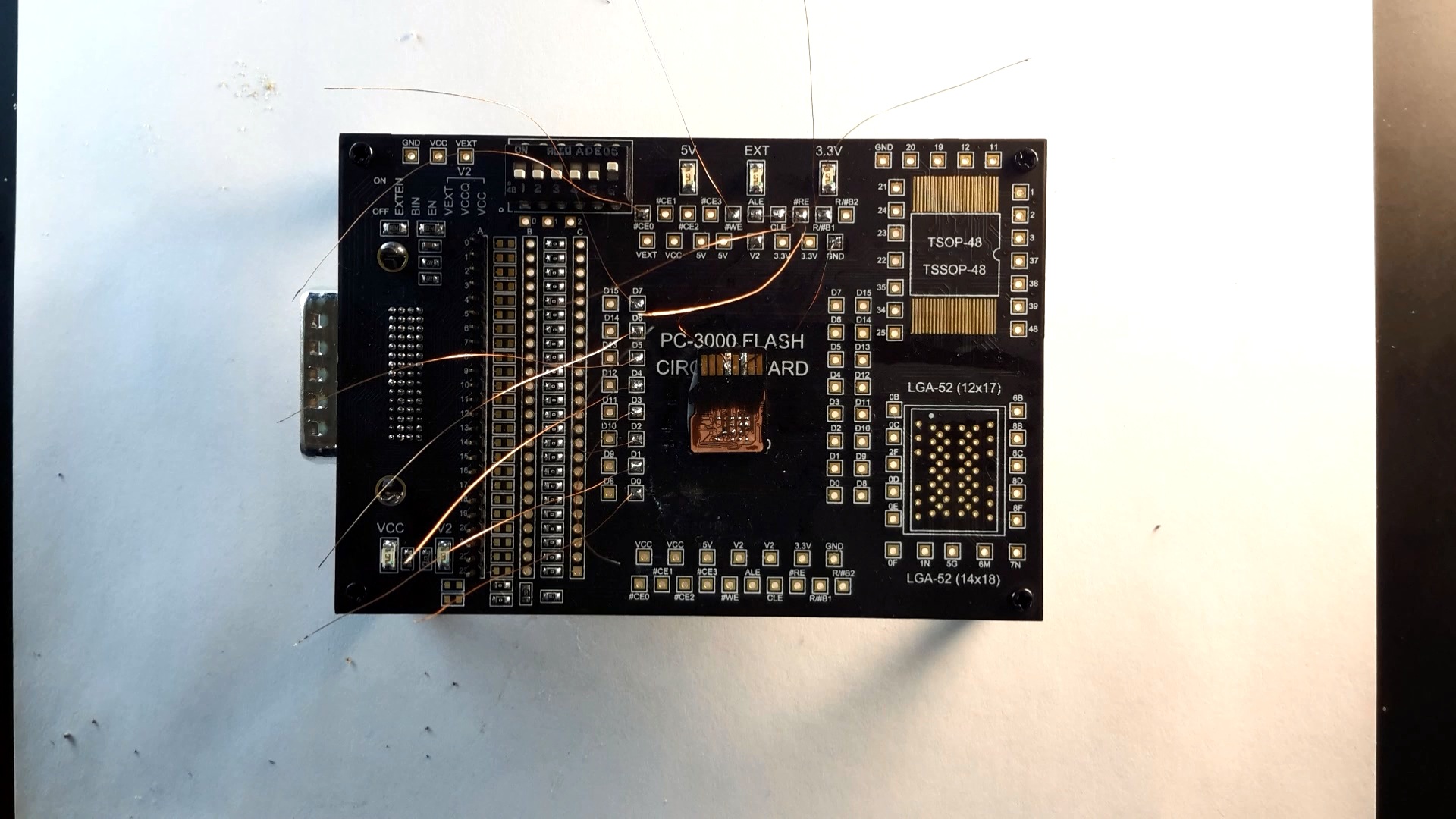

现在我们准备开始将电线焊接到我们的电路板上。我们建议您从电路板一侧开始焊接，然后借助显微镜继续将电线的另一端焊接到单片式设备上。
最后，所有电线都焊接到电路板上，我们准备开始使用显微镜将电线焊接到microSD卡上。这是最复杂的操作，需要极大的耐心。_如果您感到疲倦 – 休息一下，吃点甜的东西，喝杯咖啡（血液中的糖分有助于您的手不发抖）。之后，再开始焊接。！
对于惯用右手的人，我们建议电烙铁应拿在右手，而左手则拿着带有铜线的镊子。
您的电烙铁应该是干净的！焊接时别忘了不时清洁它。
当所有触点都焊接好后，请确保没有一个触点连接到GND层！所有引脚必须非常牢固地固定！

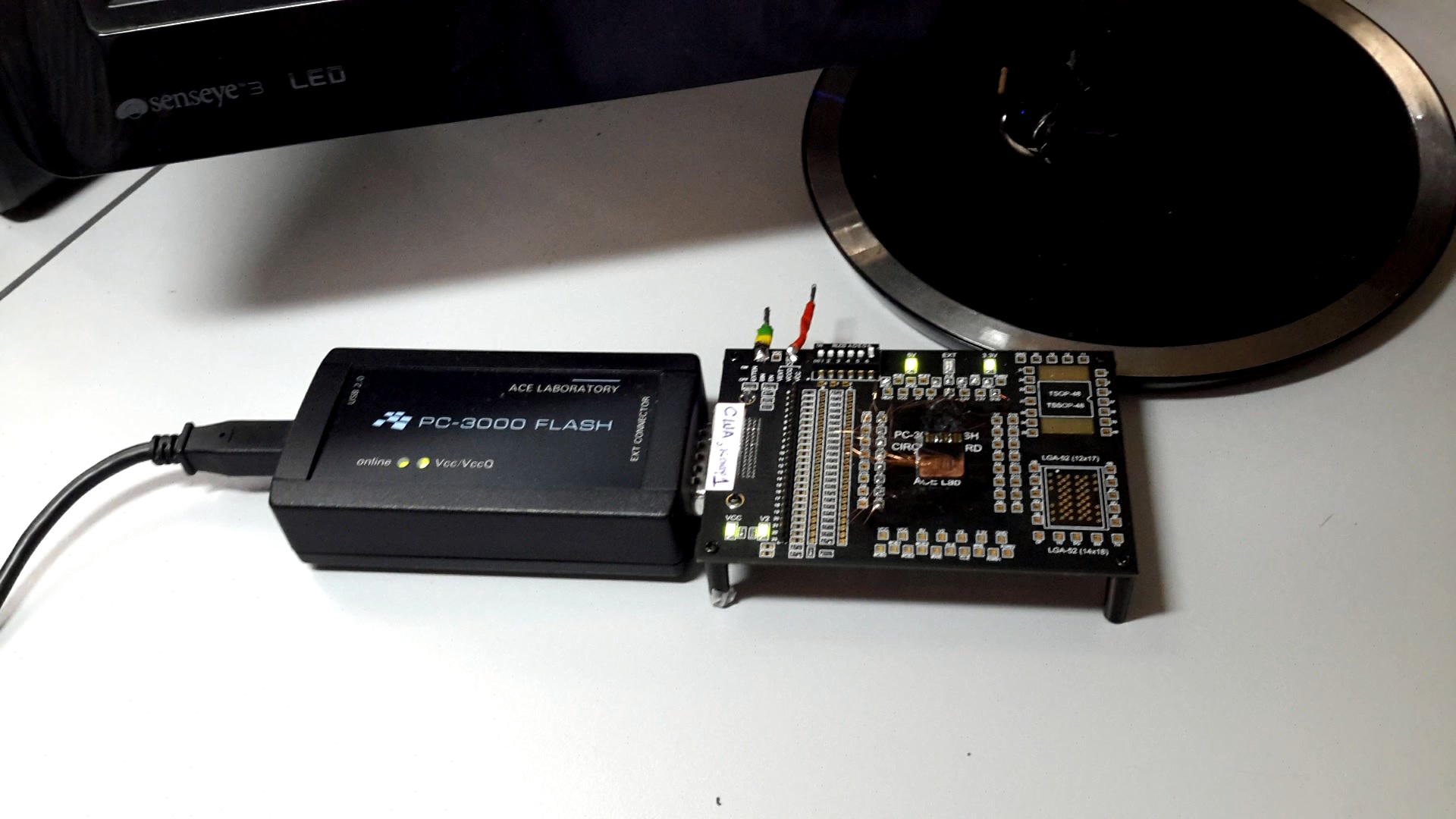

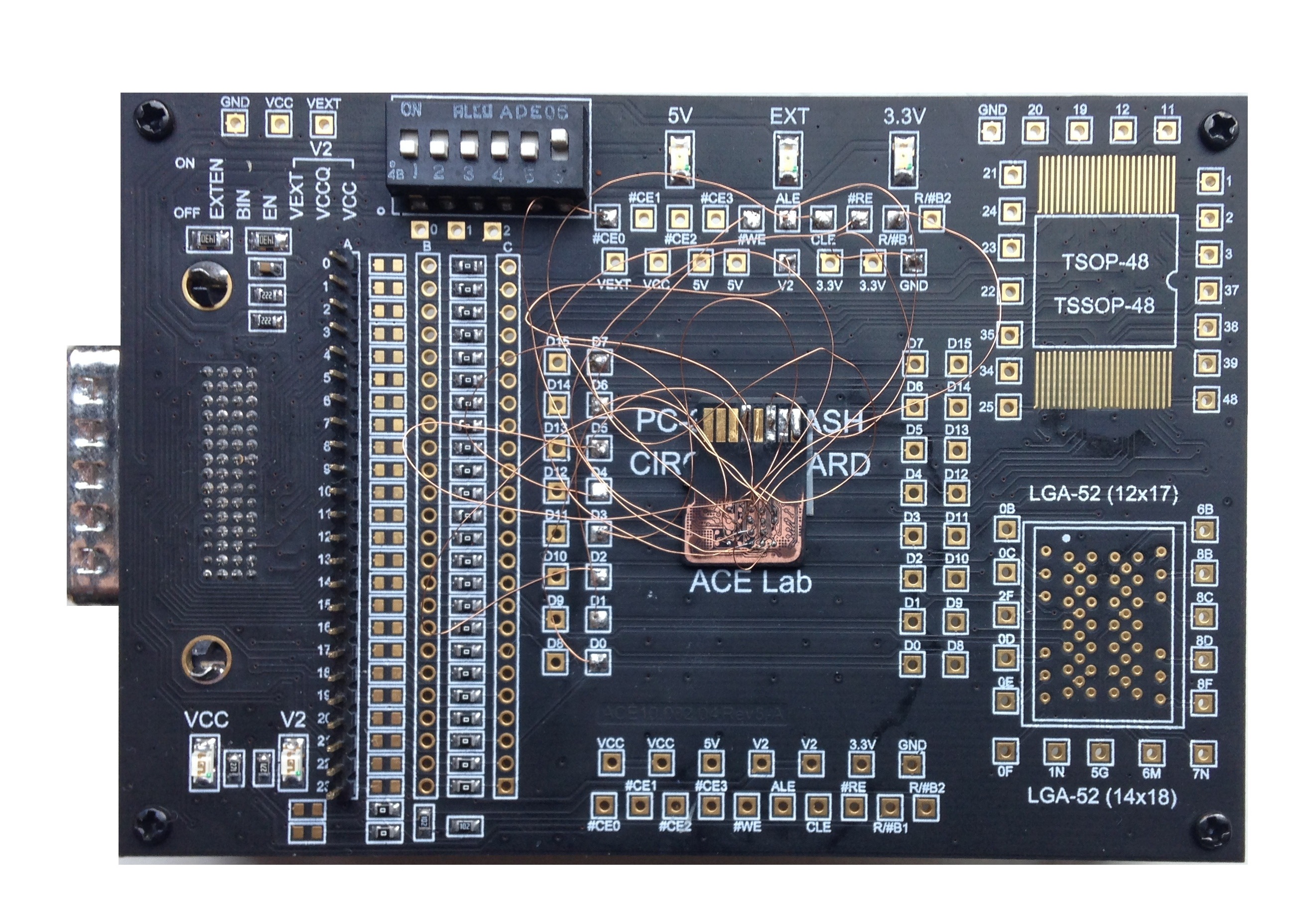

现在我们准备将我们的电路板连接到PC-3000 Flash，并开始读取过程！
请在下方观看完整视频：
!!!更新!!!
除了砂纸，您也可以使用以下工具。这是一种纤维玻璃刷，可以完美地清洁所有复合物和塑料层，但能安全地保留铜线路！
