Compact Flash卡 – 是市场上速度最快的存储卡。CF的主要秘密在于其非常强大的控制器，它可以直接访问CF PCB上的多个物理存储芯片。Compact Flash控制器的架构更接近SSD CPU，而不是普通的USB闪存盘控制器。
最流行的Compact Flash卡控制器之一是Silicon Motion SM2234H。通常该控制器与4个物理存储芯片协同工作，并提供高速的读写操作。
当客户接到基于此控制器的恢复任务时，他采取了错误的恢复步骤，通常无法获得良好结果。在本文中，我们将尝试解释如何处理此控制器，以及为了从此类案例中获取用户数据，您究竟应该做什么！

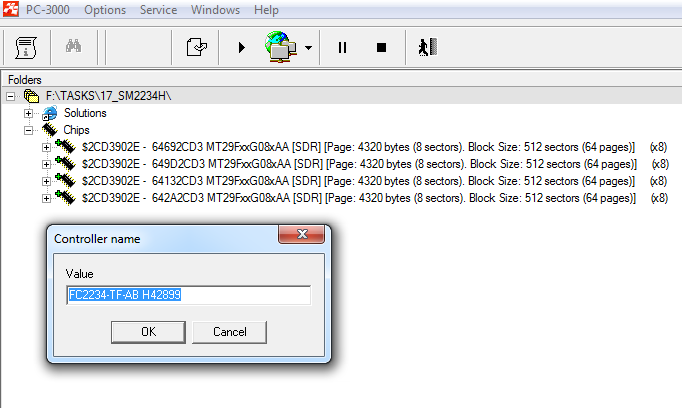

首先 – 我们应该记住，SM2234H将数据拆分到4个物理芯片之间，在我们看到任何文件头之前，我们应该执行几个步骤。
-

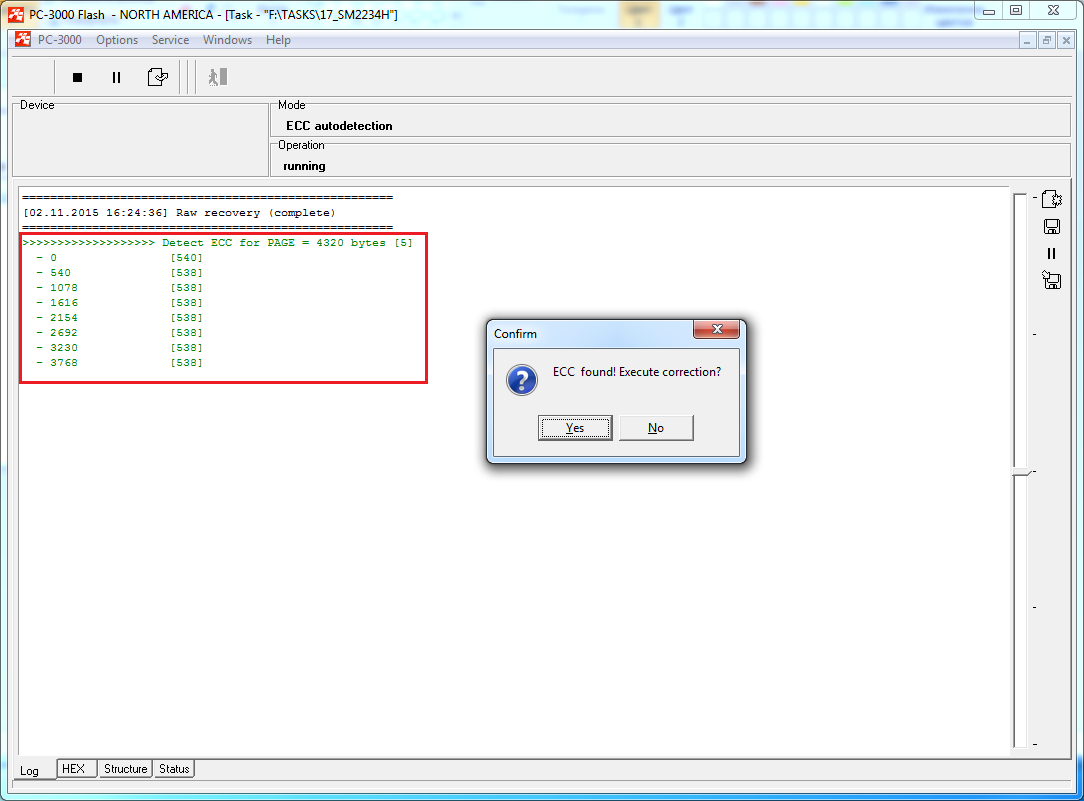

当所有存储芯片读取完毕后，启动ECC自动检测并修复所有芯片上的所有比特错误！
-

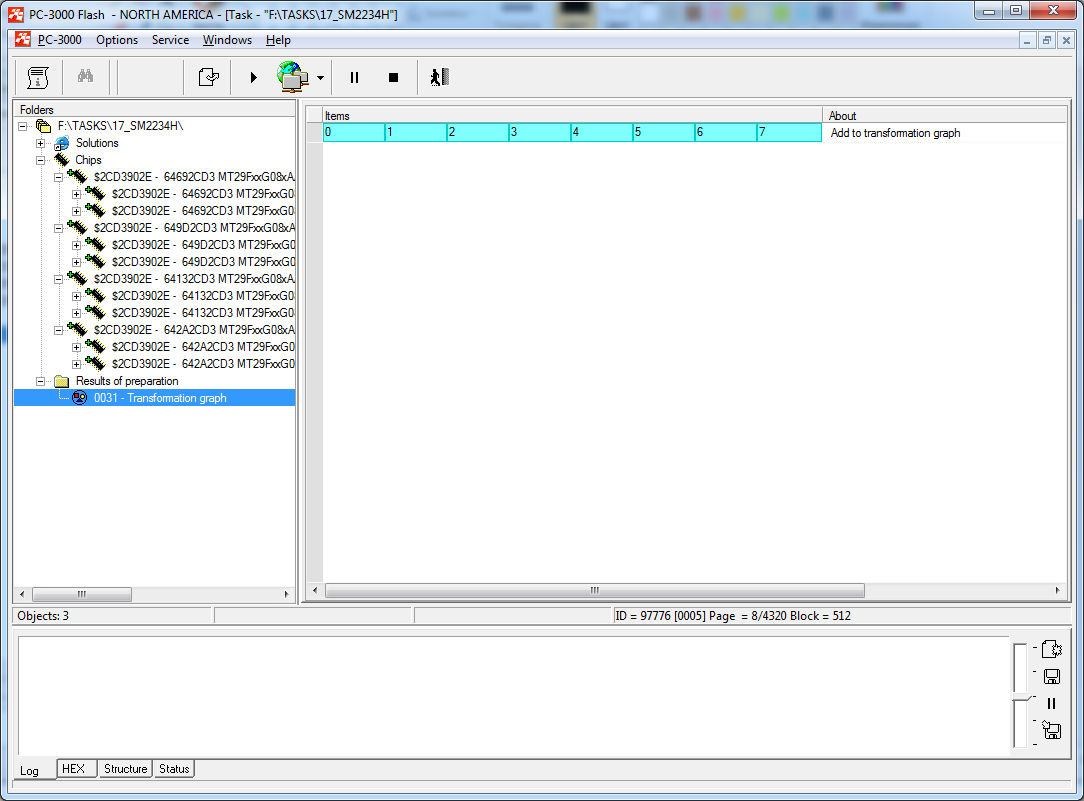

之后，我们应该更改我们存储部分的顺序。
在当前案例中，我们有4个物理芯片，每个存储器中有2个逻辑部分，部分的完整顺序为：0, 1, 2, 3, 4, 5, 6, 7;
所有偶数部分 – 将是我们芯片的第一部分：0, 2, 4, 6；
所有奇数部分 – 将是我们芯片的第二部分：1, 3, 5, 7；

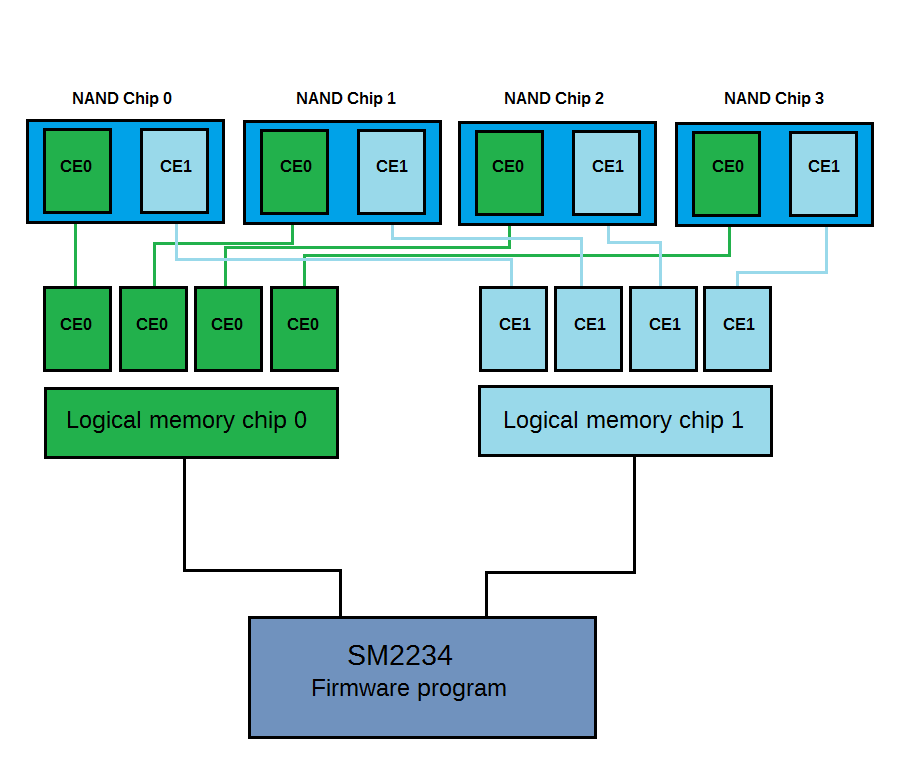

SM2234H固件程序将所有部分视为2个逻辑芯片阵列，所有与块和页面的写入操作都将通过这些虚拟逻辑存储芯片执行。同时，控制器将按字节拆分所有数据，并将数据放置在每个CE部分中。
例如，如果我们需要写入单词：RECOVERY，控制器将整个单词按字节拆分：R, E, C, O, V, E, R, Y，然后 – 将写入：
R – 到第0部分（NAND 0, CE0）虚拟逻辑存储器0
E – 到第2部分（NAND 1, CE0）虚拟逻辑存储器0
C – 到第4部分（NAND 2, CE0）虚拟逻辑存储器0
O – 到第6部分（NAND 3, CE0）虚拟逻辑存储器0
V – 到第0部分（NAND 0, CE0）虚拟逻辑存储器0
E – 到第2部分（NAND 1, CE0）虚拟逻辑存储器0
R – 到第4部分（NAND 2, CE0）虚拟逻辑存储器0
Y – 到第6部分（NAND 3, CE0）虚拟逻辑存储器0
这就是为什么我们需要将部分的顺序从默认值更改：
0, 1, 2, 3, 4, 5, 6, 7 改为
0, 2, 4, 6, 1, 3, 5, 7
我们不应忘记真实的存储芯片顺序！ 我们记得这个顺序非常重要，在NAND拆卸和读取期间，我们需要使用PCB上芯片的Ux标记。在我们的案例中，我们只有转储文件，不知道真实顺序。那么，我们该怎么办？

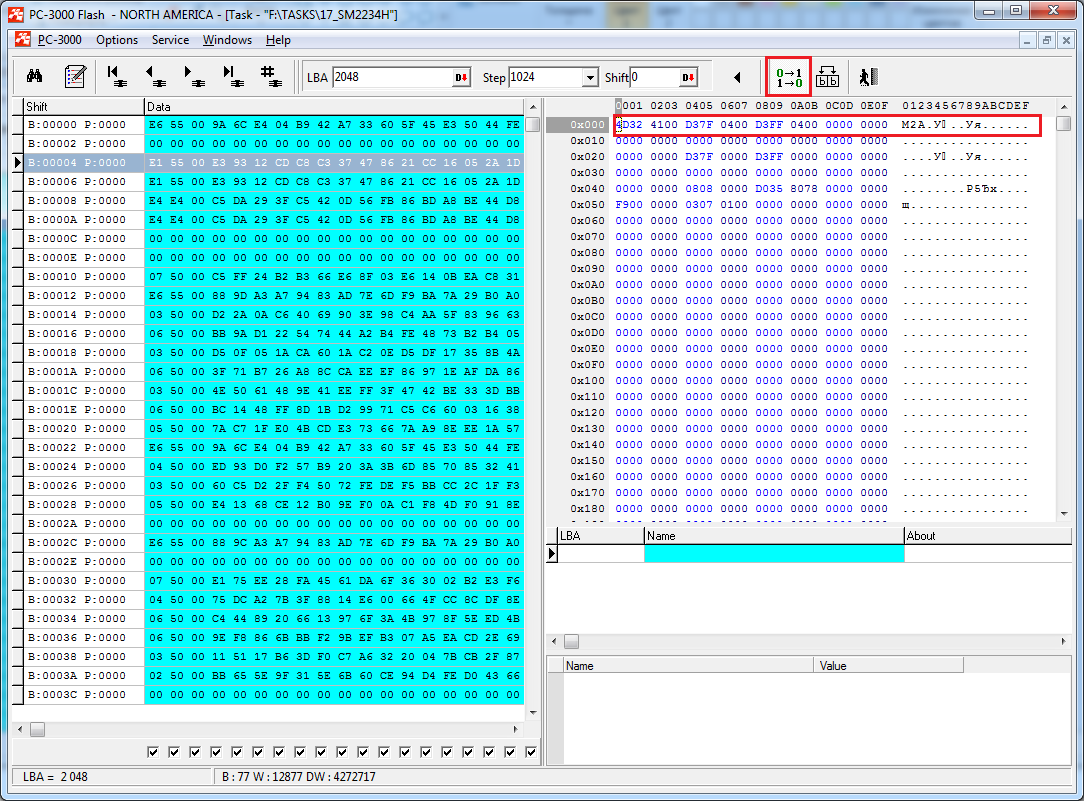

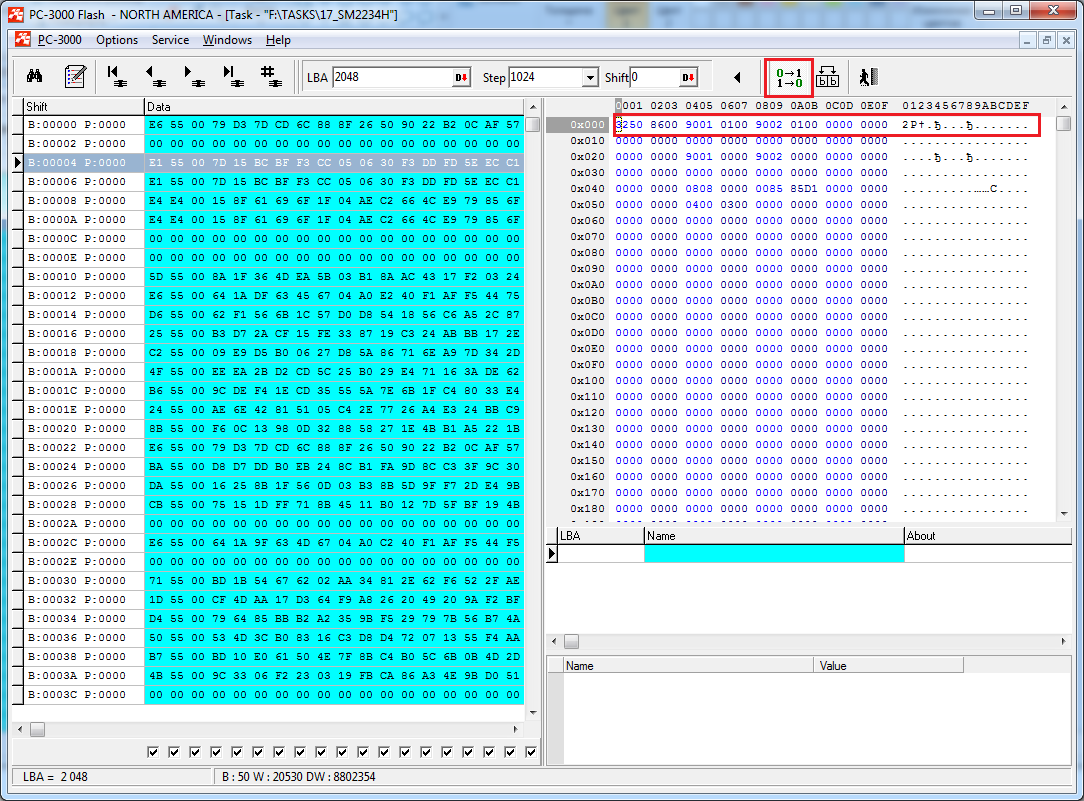

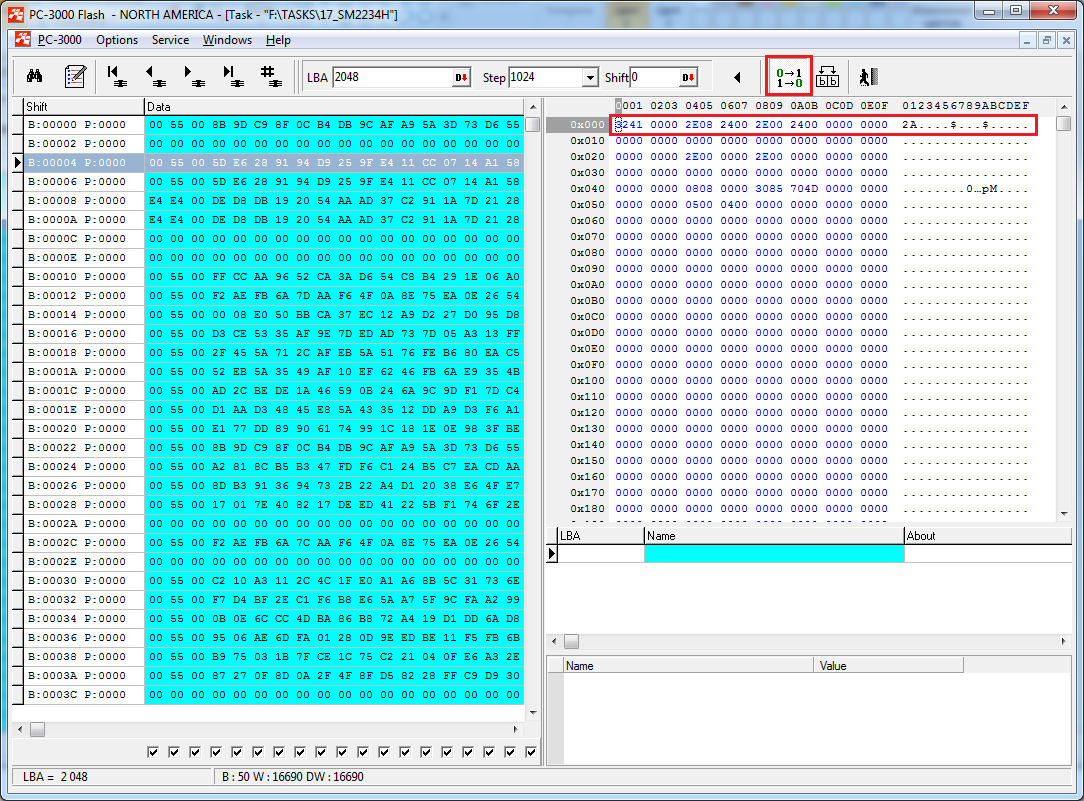

存在一种非常有趣的方法，可以检测SM2234H控制器中的存储芯片顺序。如果我们在服务信息工具中检查每个部分（0, 2, 4, 6）的第一个块的前几个字节，我们将看到字节片段：S4R, M2A, 2P, 2A。

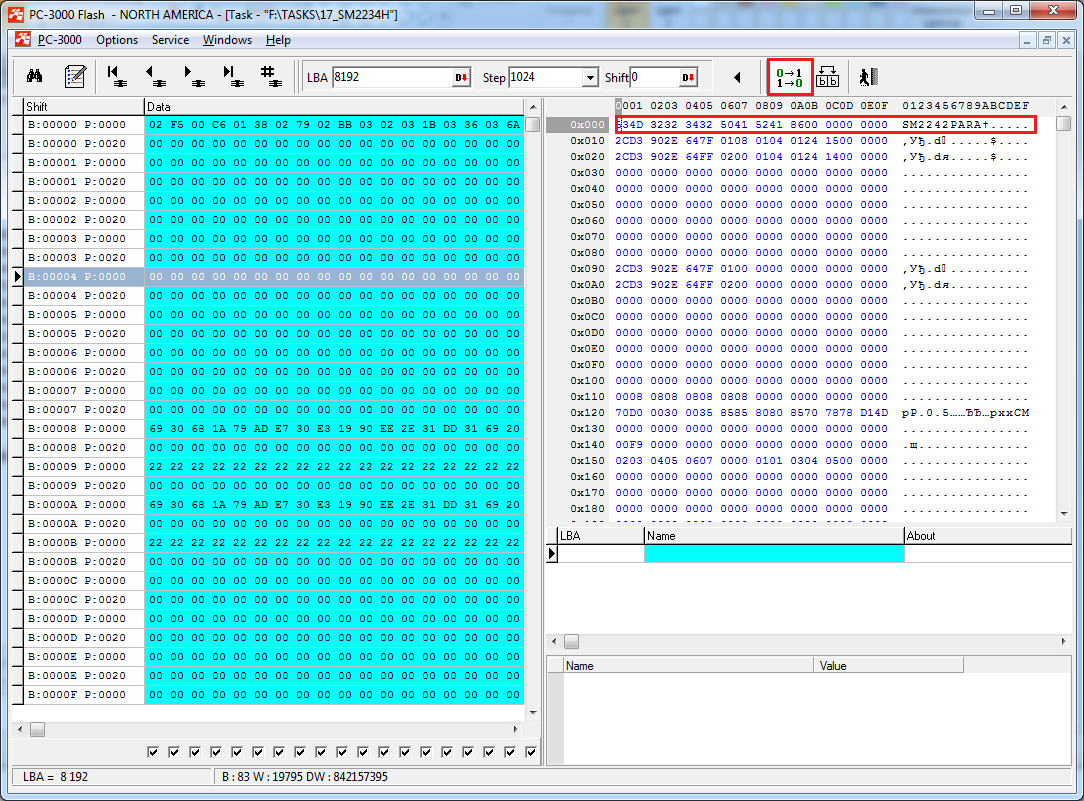

如果我们将所有部分连接在一起，我们将得到我们的控制器名称：SM2234PARA.

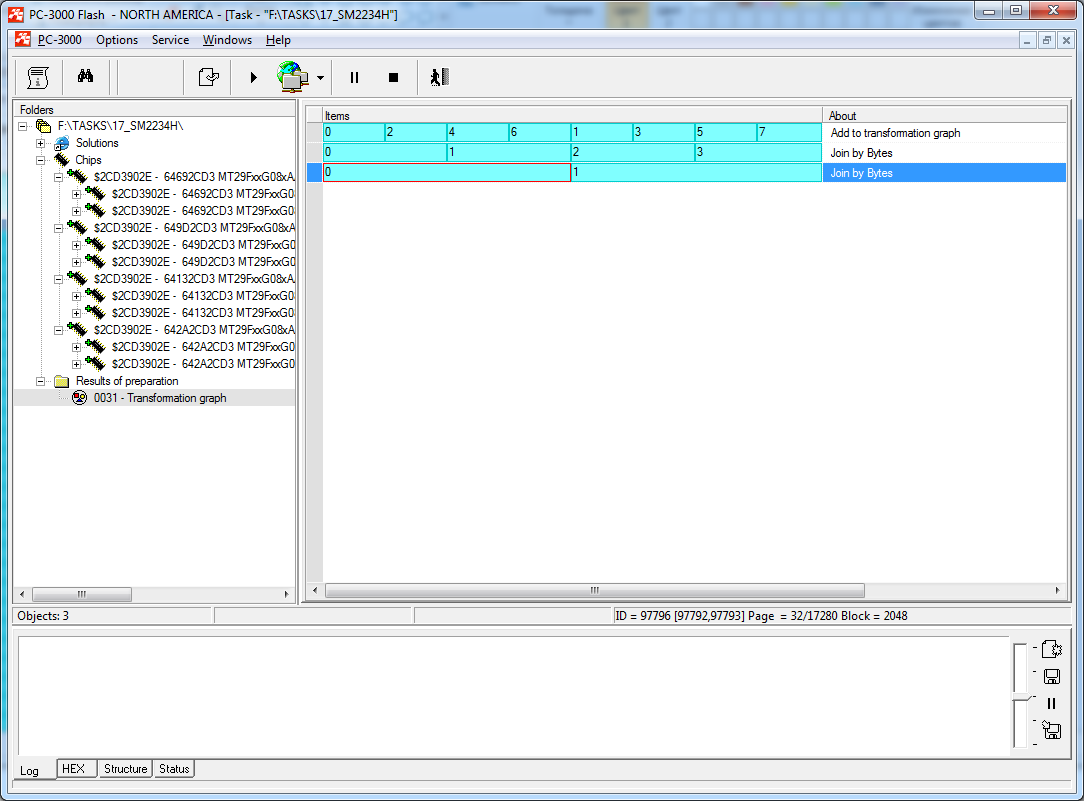

我们执行两次按字节连接操作，得到以下结果：

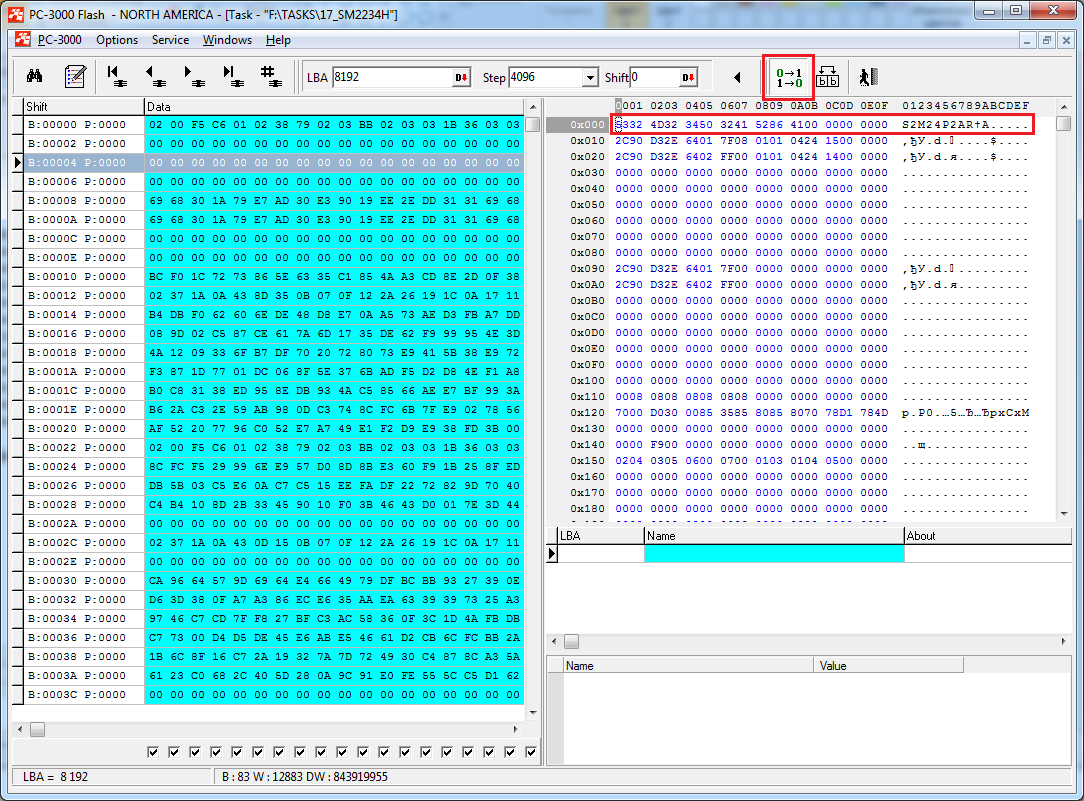

不幸的是，我们看到的是S2M24P2ARA，而不是正确的标记SM2234PARA。这意味着出了问题，部分设置不正确。
请记住！在所有SM2234H案例中，标记的正确顺序必须是：
第0部分 – S4R
第2部分 – 2P
第4部分 – M2A
第6部分 – 2A

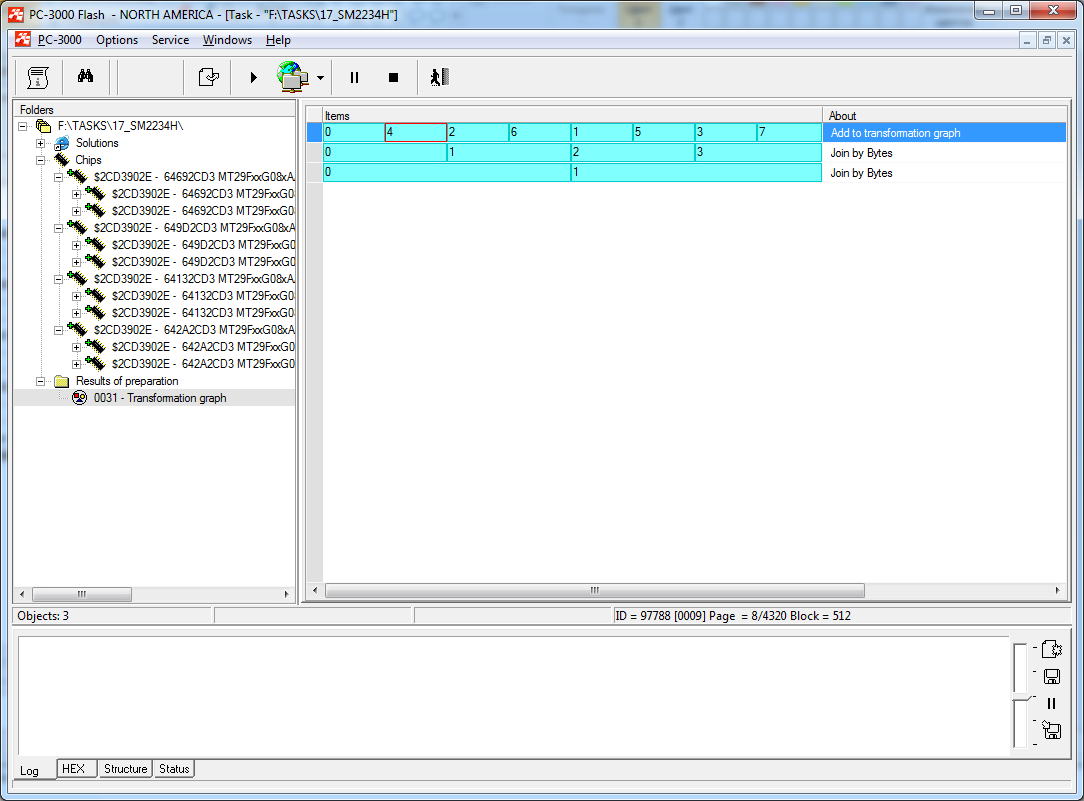

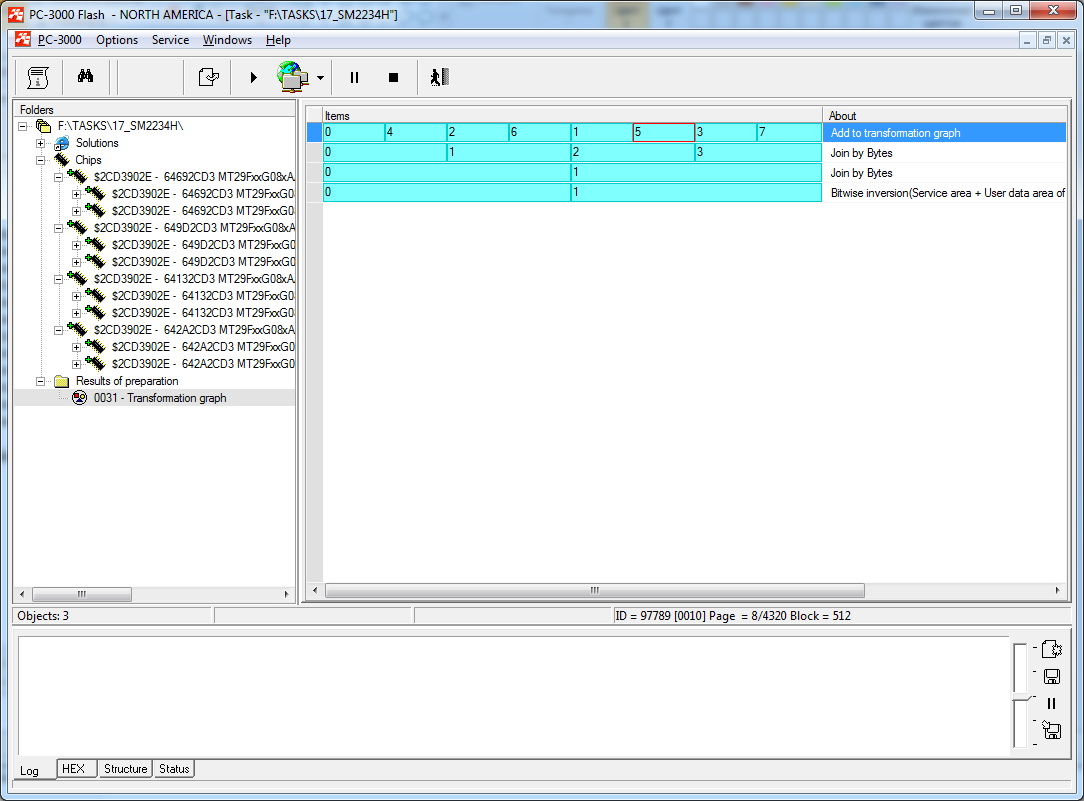

这就是为什么我们应该将部分的顺序更改为：0, 4, 2, 6, 1, 5, 3, 7
下一步 – 页面转换。在这种情况下，ECC自动检测将帮助我们应用正确的页面转换！

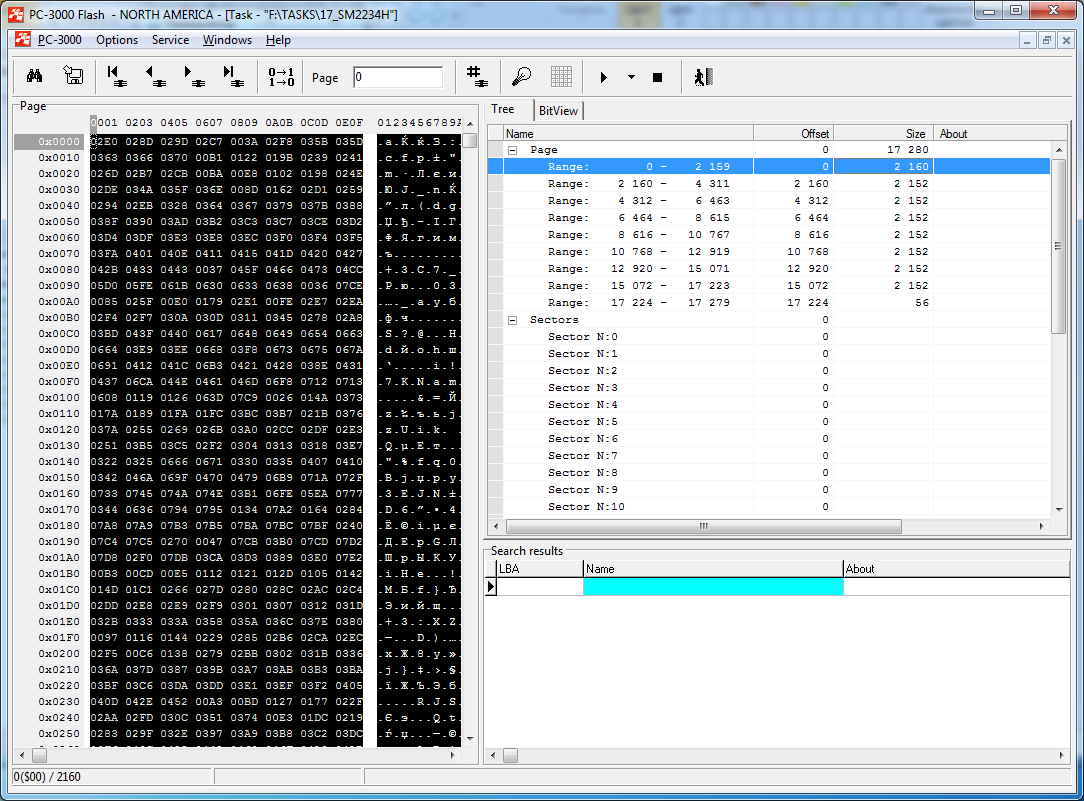

第一个范围是540 x 4 = 2160（我们进行两次按字节连接，我们的范围增加了四倍）
所有其他范围是538 x 4 = 2152；

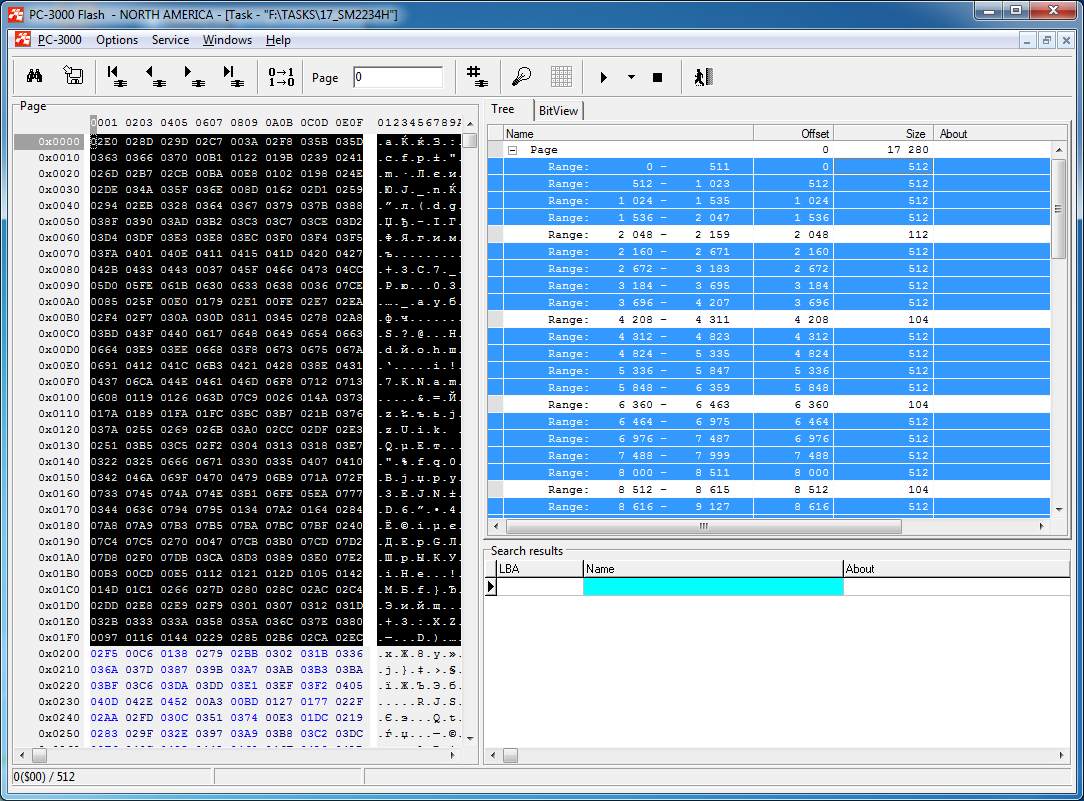

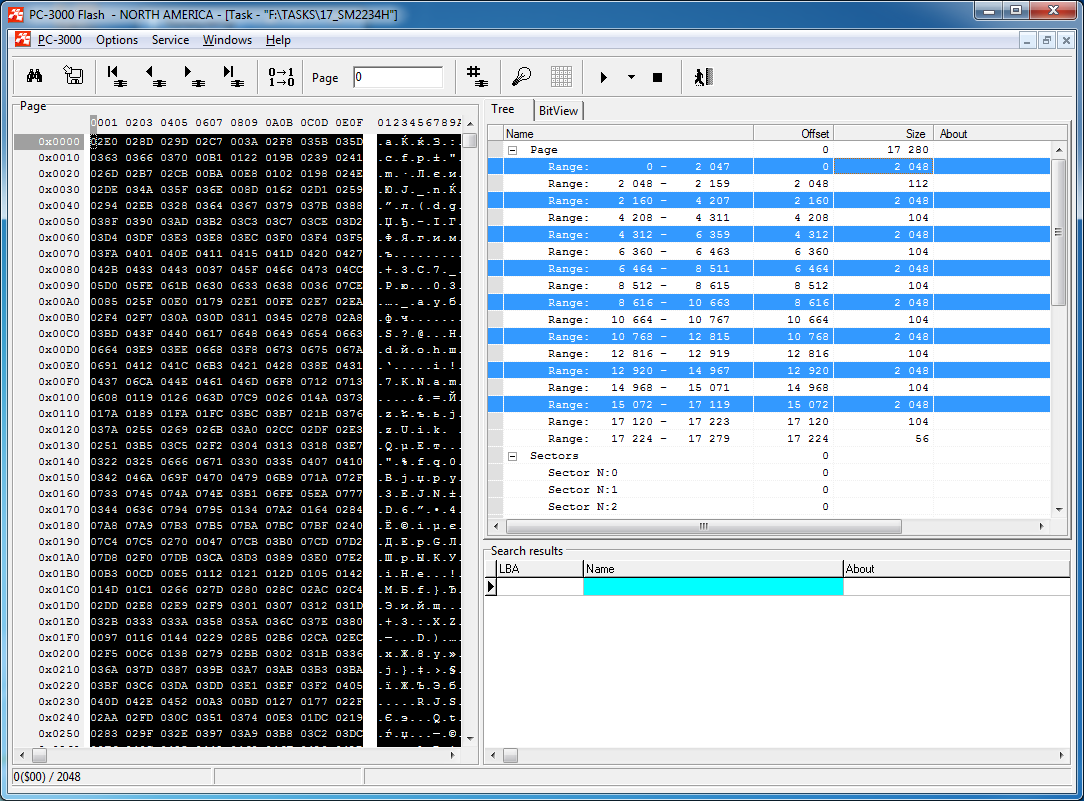

将我们所有的范围不成比例地拆分为2048（4个扇区，每个扇区DA为512字节）：
将我们的DA拆分为2048字节，分为4部分：512+512+512+512：

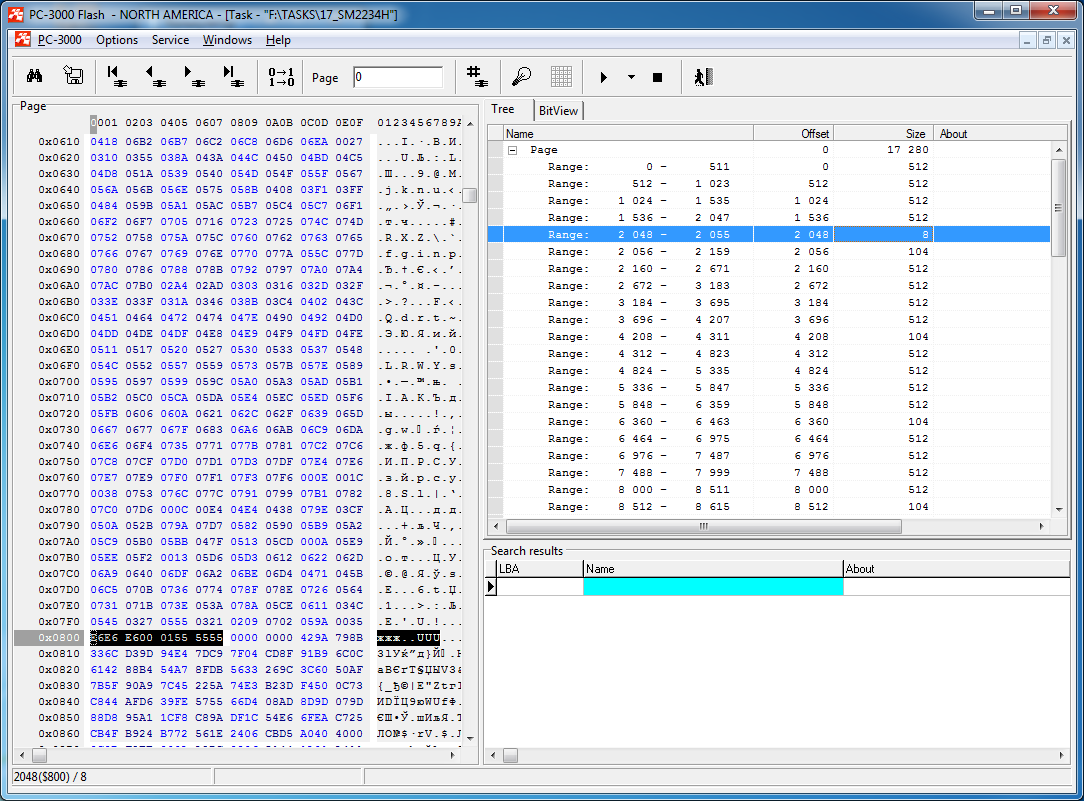

现在，我们需要获取包含块号信息的SA标记。将此8字节添加到所有512字节的DA范围，并应用此结构：
应用交错消除并为配对进行按字节连接：

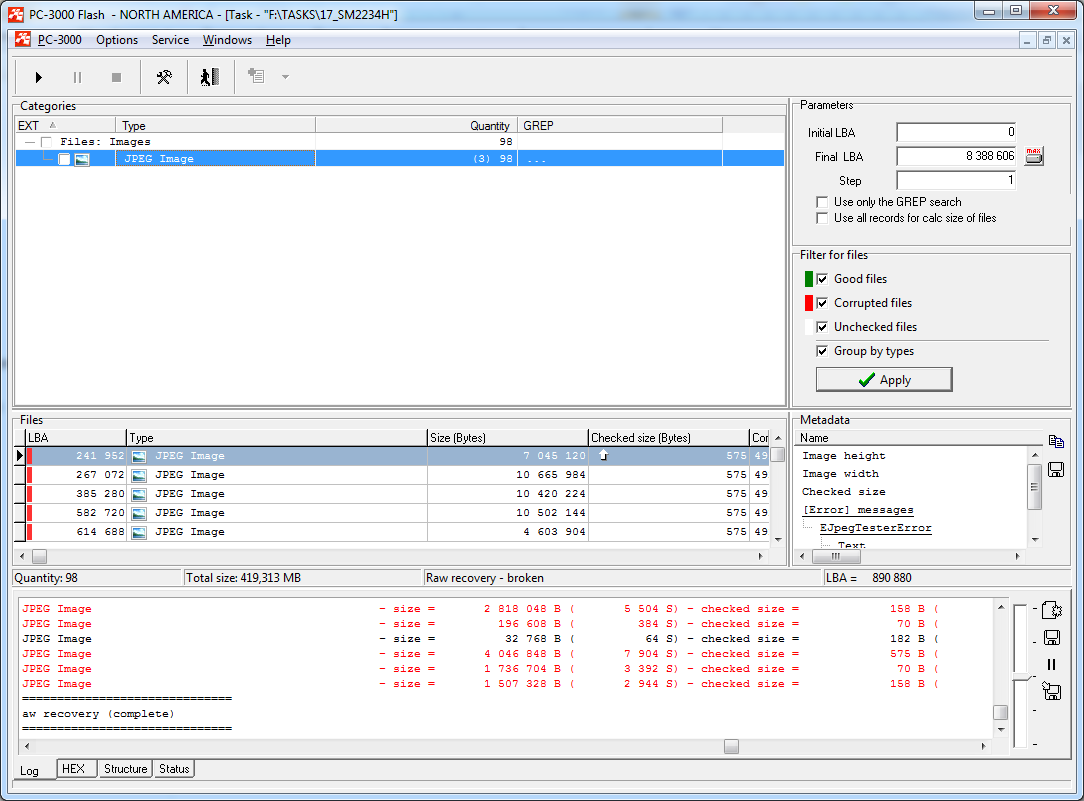

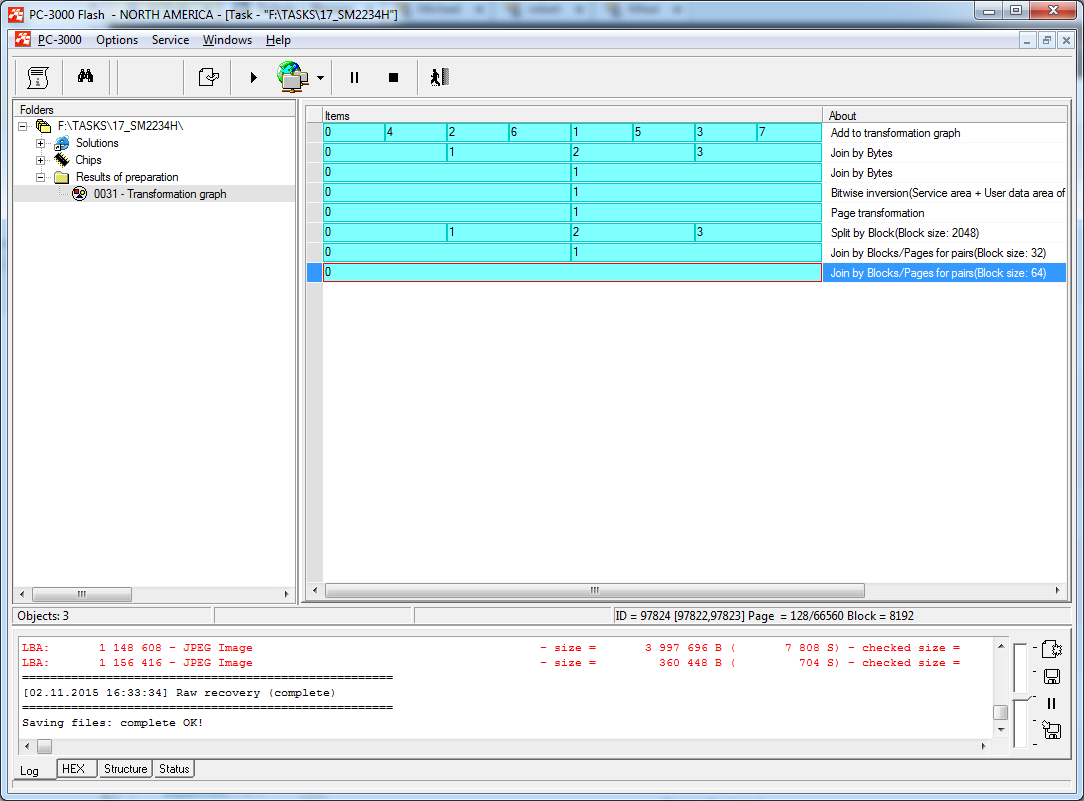

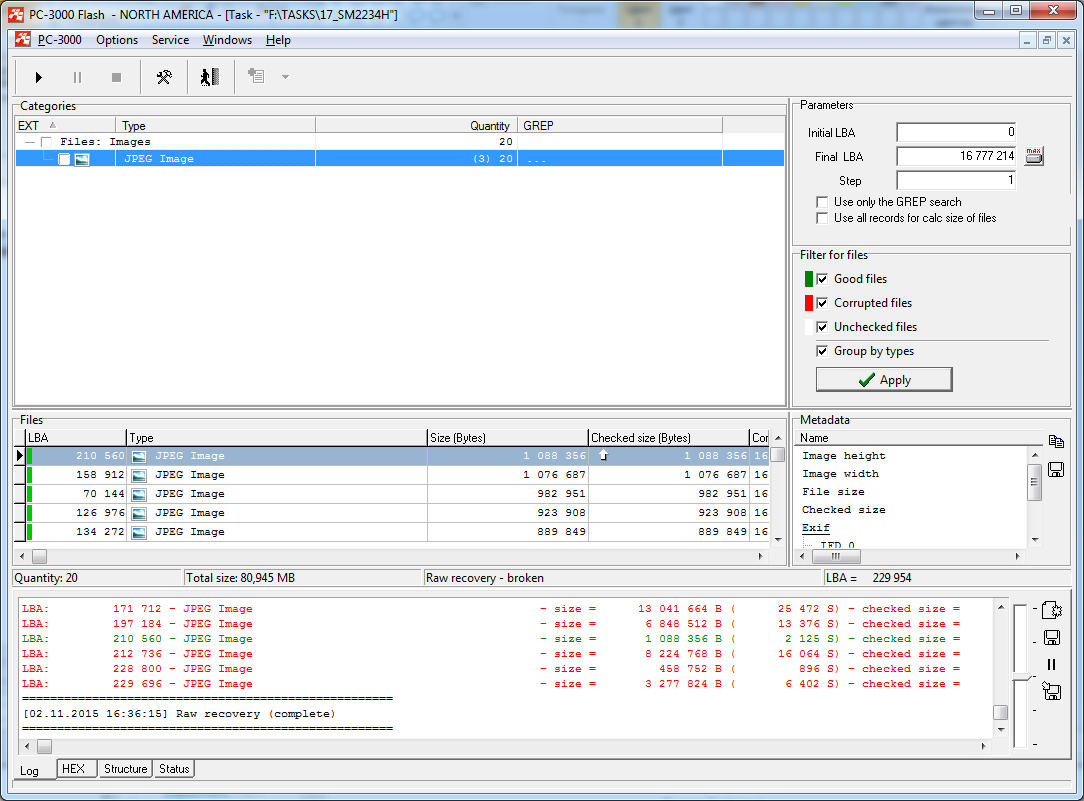

启动原始恢复：

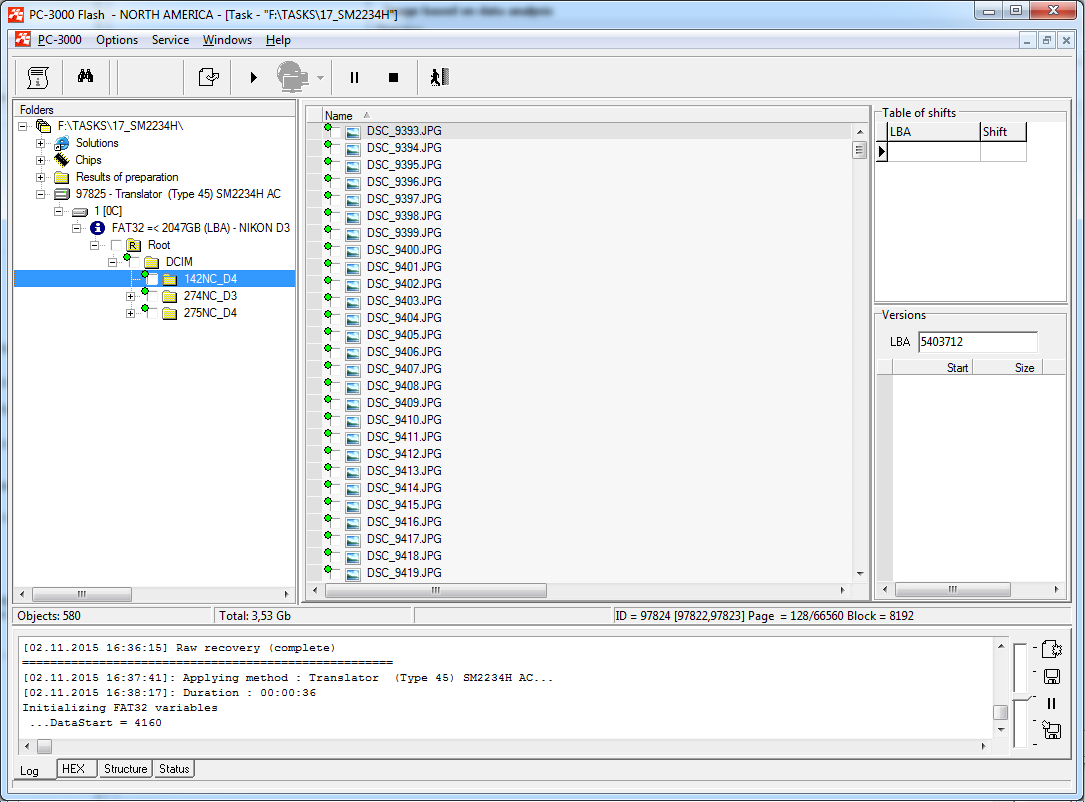

并使用转换器类型-45 SM2234H构建镜像：
就这样！
再次强调，几个重要规则：
-
在芯片拆卸期间，不要忘记使用Ux标记来确定良好的芯片顺序；
-
不要忘记在芯片读取后应用ECC；
-
存储芯片的第一部分应在转换图的一侧，第二部分 – 在另一侧（例如 0, 2, 4, 6 和 1, 3, 5, 7）。
-
检查所有部分中SM2234H控制器名称的标记！芯片应按以下顺序排列：S4R（第0部分），2P（第2部分），M2A（第4部分），2A（第6部分）！
-
使用ECC进行页面转换！
