在本文中，我们将尝试描述以TSOP-48或TSOP-56封装卸载NAND存储芯片的最佳方法。在开始整个拆卸过程之前，您必须确保拥有所有必需的工具、足够的时间和耐心！
此过程对后续的数据恢复非常重要。如果您使芯片过热 – 存储器内部的存储单元可能会被破坏，比特错误的数量将显著增加。如果您未能充分加热触点，则可能在拆卸芯片时损坏它们，并使您后续的恢复变得非常非常复杂甚至不可能。

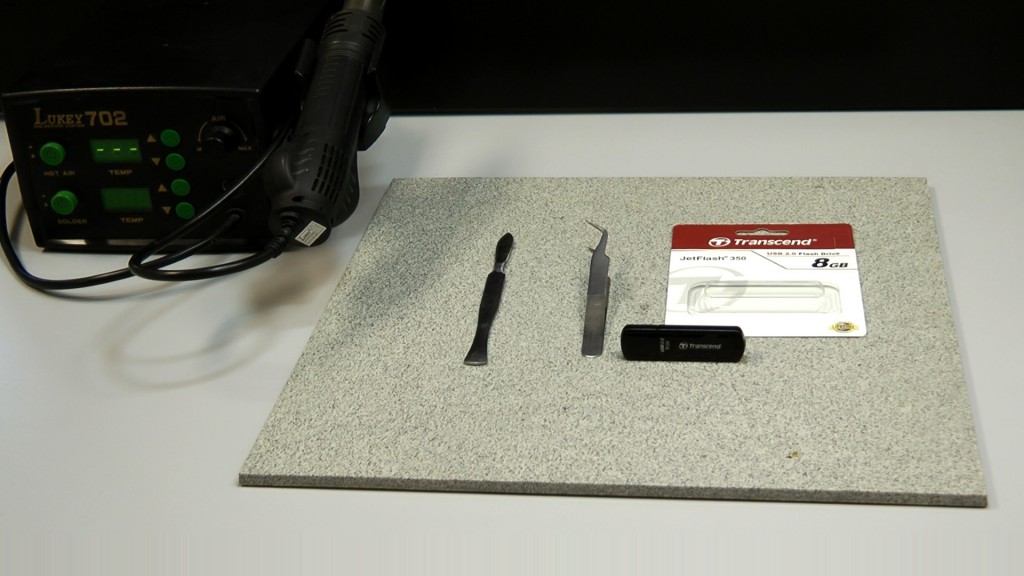

在芯片拆卸期间，我们建议使用以下工具：
-

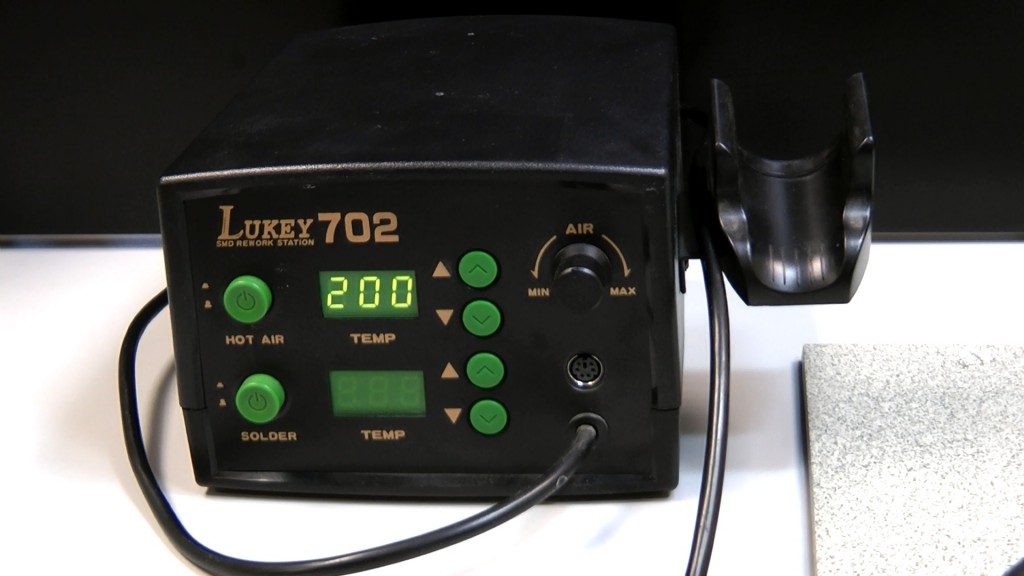

热风枪工作站（我们使用Lukey 702）；
-
用于进行所有焊接操作的陶瓷板；
-
镊子；
-
锋利的手术刀。
在拆卸期间，我们不建议使用红外加热工作站，因为它们会加热芯片表面的大面积区域。我们只需要加热芯片的触点，而不是整个存储芯片。别忘了 – 长时间加热和高温 – 会损坏您的存储芯片！
当然 – 还有我们的闪存驱动器。为了这个视频，我们准备了一个全新的Transcend生产的8GB容量的USB闪存驱动器。
借助手术刀，我们将打开USB闪存驱动器的塑料外壳。

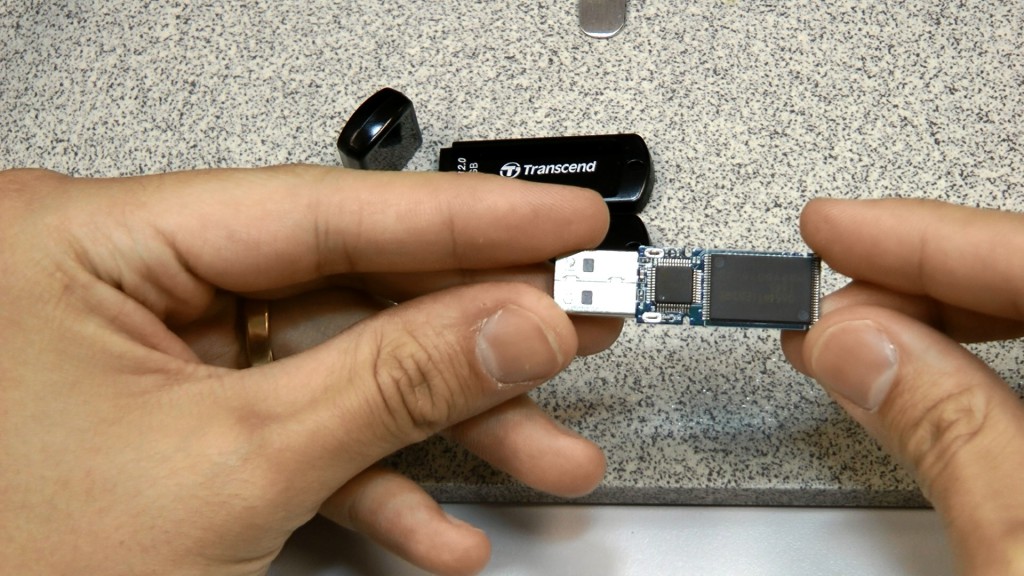

在塑料外壳内部，我们发现了一个小型PCB，带有SM3257EN控制器和一个TSOP-48封装的物理芯片。我们还发现当前的PCB有两个芯片的安装位置 – 在它的两侧。此外，制造商准备了适用于两种存储芯片类型的接口 – LGA-52和TSOP-48。

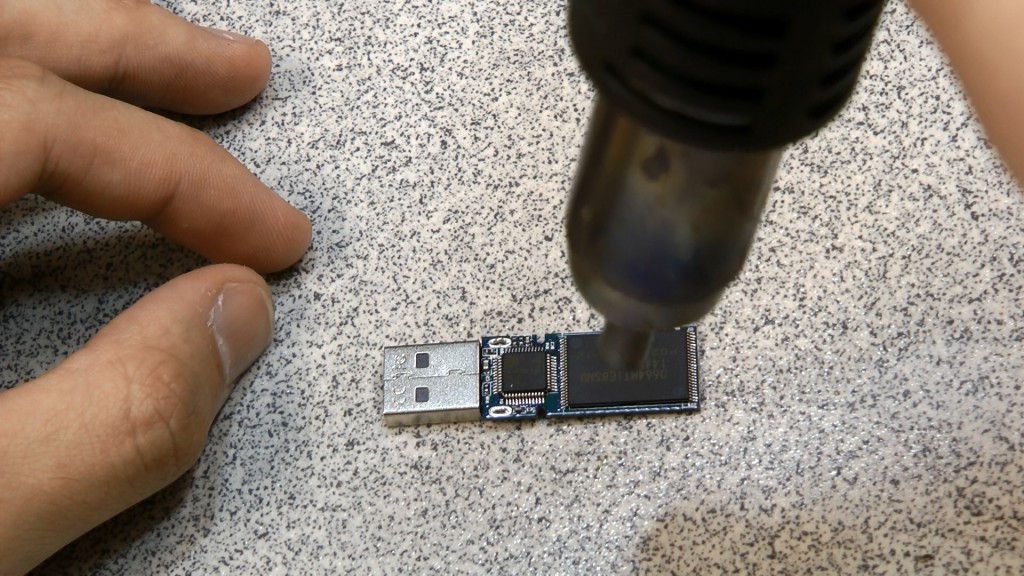

首先，我们需要将热风枪设置为200摄氏度，并小心地预热整个PCB约10-15秒。
我们需要预热整个驱动器，因为PCB和芯片的冷部件与非常热的部件之间的高温差可能是导致额外问题的原因。
15秒后，让我们将温度升高到360摄氏度。这个温度 – 是拆卸速度和对NAND存储单元较低热影响之间的最佳折衷。

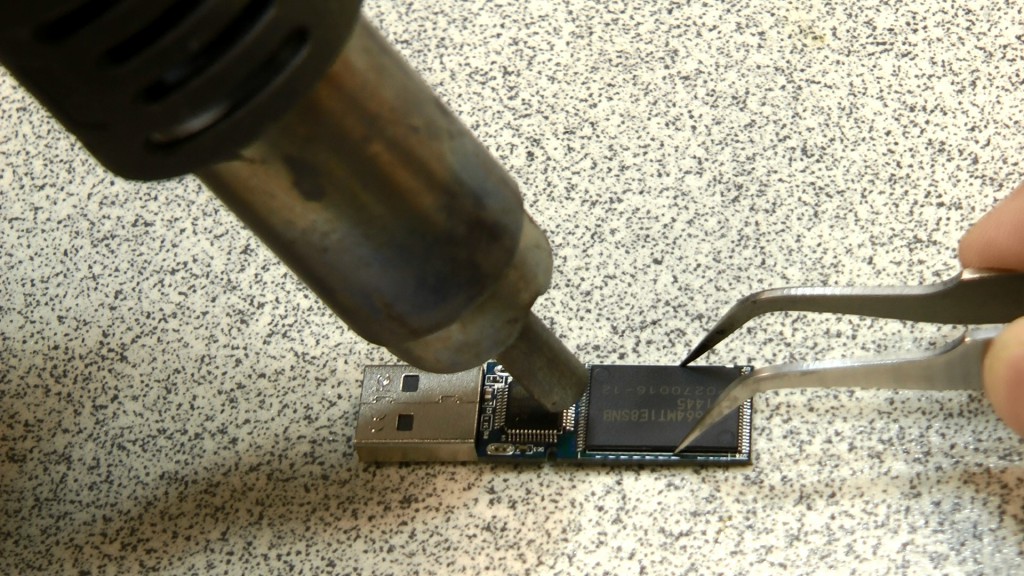

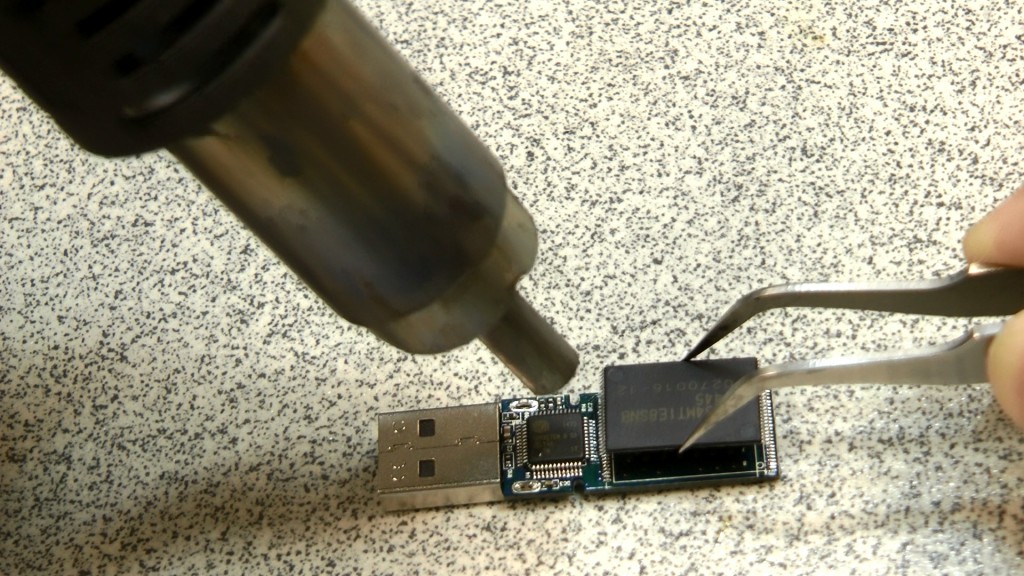

然后 – 无需不必要的匆忙，我们持续加热存储芯片的触点 – 从一侧到另一侧。最好用镊子夹住存储芯片 – 这将帮助我们了解PCB上的焊盘何时熔化到足以进行拆卸。

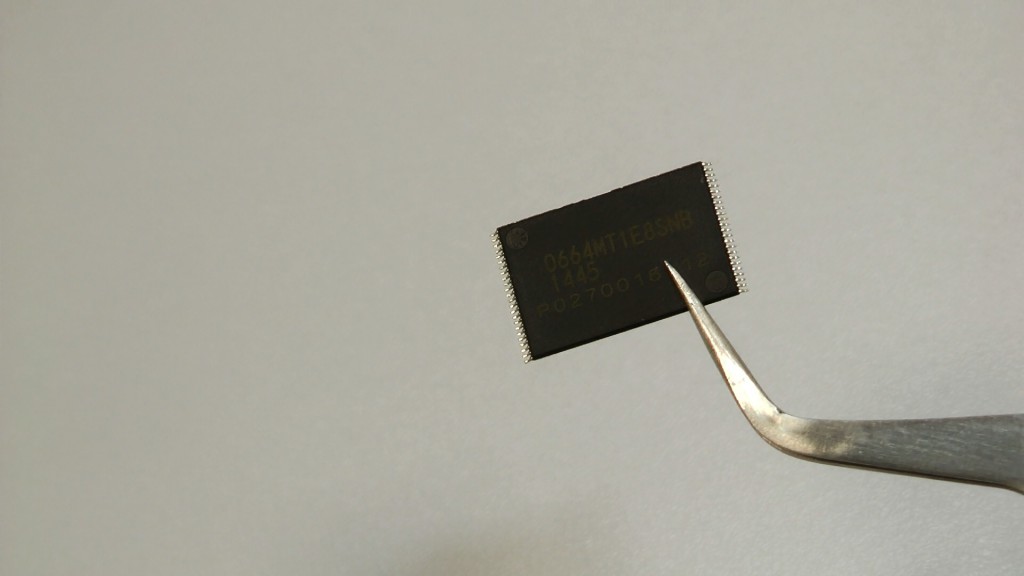

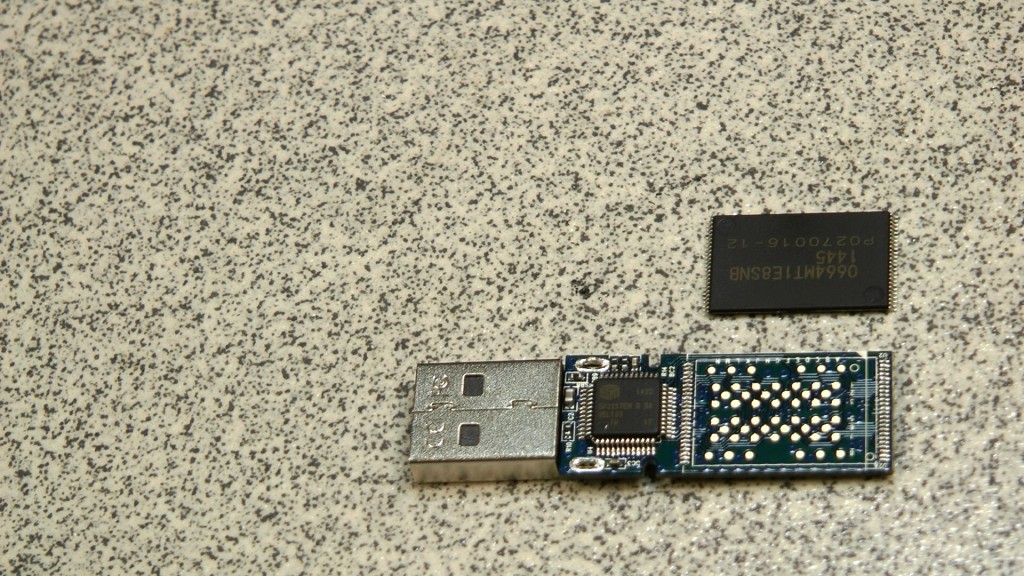

大约25-40秒后，芯片将被拆卸下来。小心！芯片非常烫！
需要等待几分钟，直到芯片冷却下来。
下一个非常重要的步骤 – 是存储芯片的清洁。

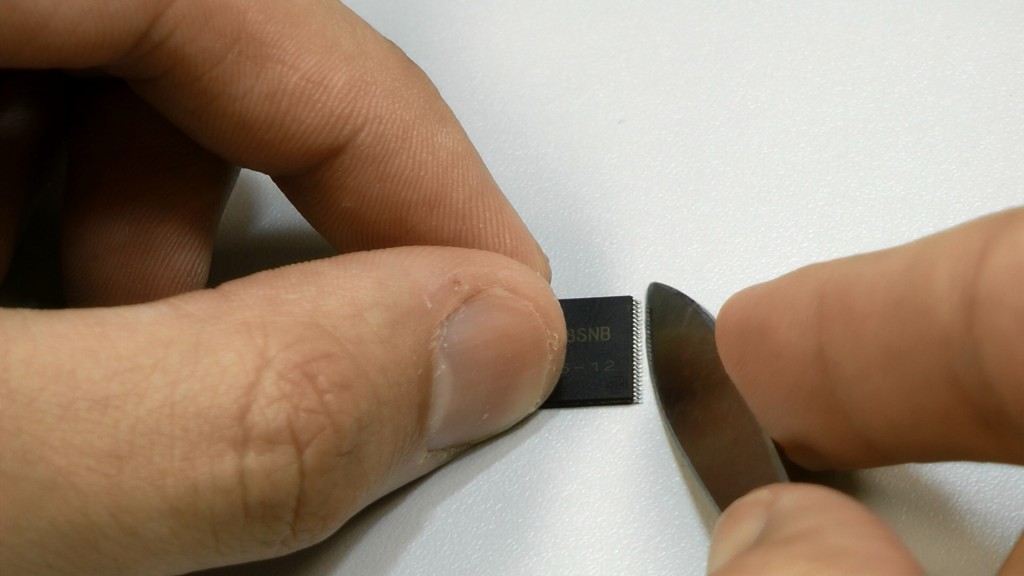

我们需要去除芯片触点上表面的氧化层。此外，我们需要清除触点之间的所有细小焊料碎片 – 它们可能是NAND读取期间芯片ID错误的原因。用手术刀沿着触点进行非常小心的刮擦动作。小心！不要切断芯片引脚！清洁操作后，您可以使用异丙醇进一步清洁芯片触点。

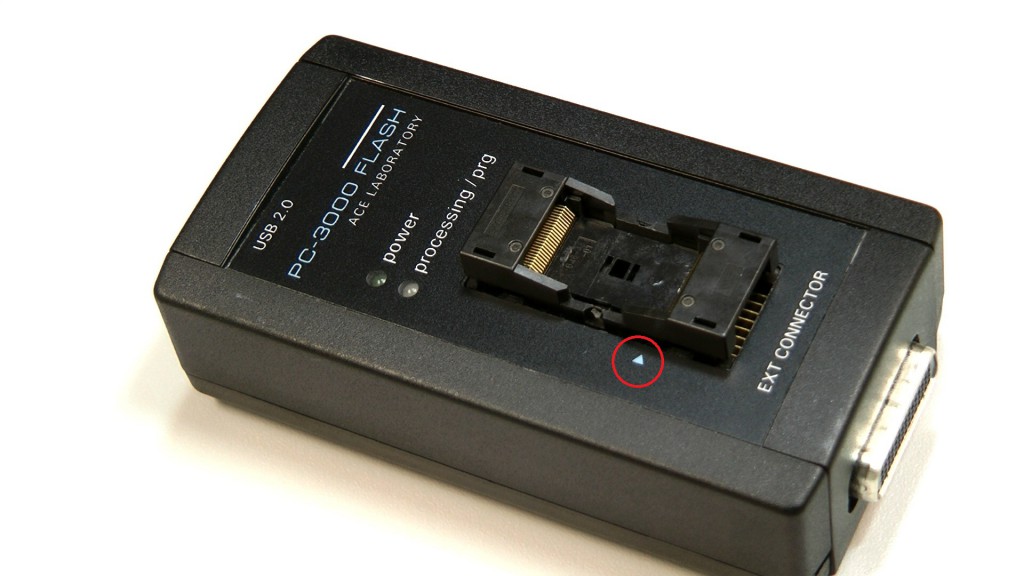

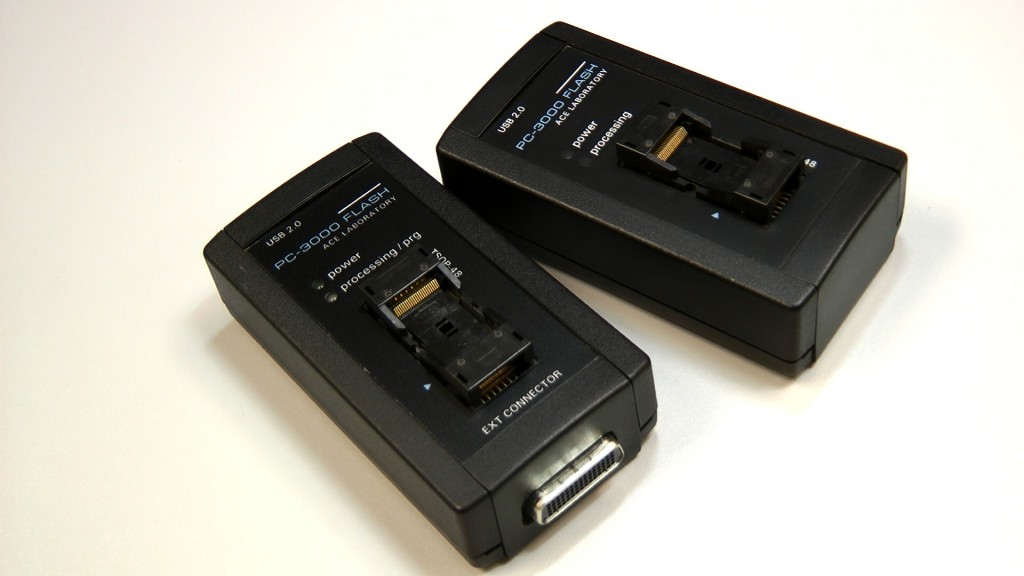

将芯片安装到PC-3000 Flash读取器内的过程对于所有型号的Flash读取器工具都是相同的。

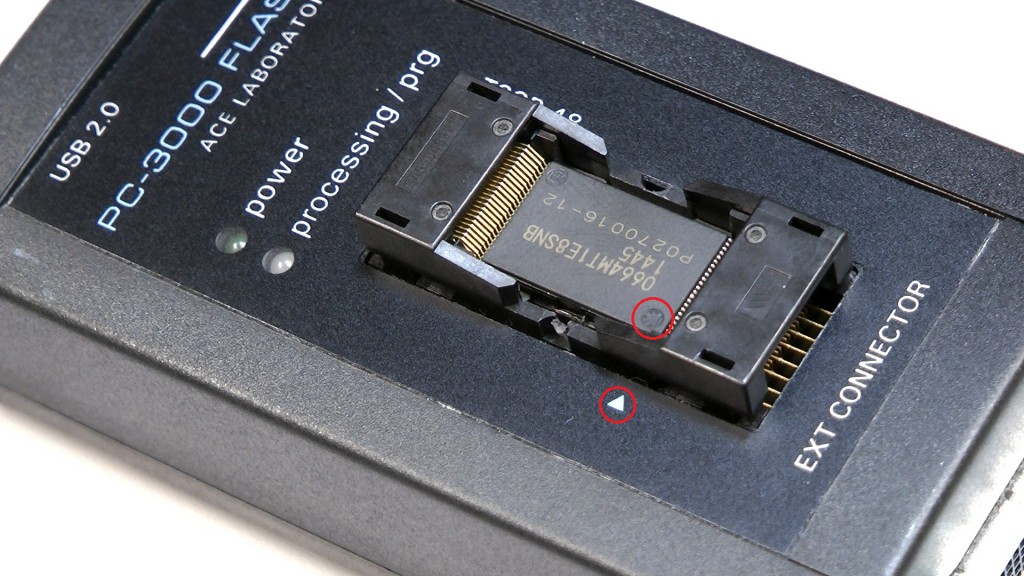

我们应按以下方向放置存储芯片 – 读取器上的蓝色三角形必须位于NAND存储芯片的KEY点附近（NAND中正确的KEY点 – 始终位于可读的芯片标记的左上角！）
就这样！现在，我们的芯片已准备好由PC-3000 Flash进行读取。
P.S. 关于存储芯片ID的读取，您可以阅读此处。
