亲爱的朋友们，
如果您曾经处理过单片式数据恢复，您肯定遇到过需要找出总线线路引脚顺序的情况。以前，如果您不知道总线线路引脚的顺序，并且没有包含所有信息的引脚排列图 – 这样的案例是无法解决的。但现在，随着我们在ACE Lab 2021年在线技术大会上展示的新功能，事情变得更容易了。从现在开始，使用Spider Board适配器和最新的PC-3000 Flash 软件更新 7.5.11，您将能够找出总线线路引脚的顺序！
关于Spider Board适配器的几点说明：
PC-3000 Flash Spider Board适配器是一个通用的解决方案，用于安全地恢复单片式设备数据，而无需繁琐的焊接！使用它，您不需要为处理的每个单片式设备配备特定的适配器。
自2017年3月Spider Board适配器发布以来，它作为更轻松、更快速地从单片式设备恢复数据的智能工具变得极其流行。您也可以访问此链接了解如何使用此适配器并了解更多关于其功能的信息。
Spider Board适配器设计用于连接到制造为单封装芯片（单片式设备）的基于NAND的闪存驱动器的内部触点。该适配器由25个通用触点组成，支持在相应任务中通过软件配置它们与NAND接口信号的关联。
请注意：Spider Board适配器仅受PC-3000 Flash Reader 4.0支持。
Spider Board适配器已经拥有许多可以简化您处理单片式设备工作的功能，但完美无止境！这就是为什么我们的工程师增加了自动检测总线线路引脚顺序的新功能。
当您探索单片式设备的引脚排列并设法检测到命令线引脚和总线线引脚的位置时，此功能将非常有用。如果您使用示波器来完成此任务，可以相当轻松地做到这一点。命令线和总线线引脚具有特定类型的信号，可以在示波器上确定。
那么，假设您找出了命令线引脚和总线线引脚在单片式设备上的位置。接下来呢？您如何确定总线线引脚的顺序？您可以尝试迭代它们顺序的不同变体，但变体数量如此之多，以至于几乎不可能得到正确的选项。
这时我们的新方法就来帮忙了。让我们详细说明您需要做什么才能获取芯片ID、读取转储并继续从您的单片式设备恢复数据。
请随意观看过程视频或继续阅读分步指南：

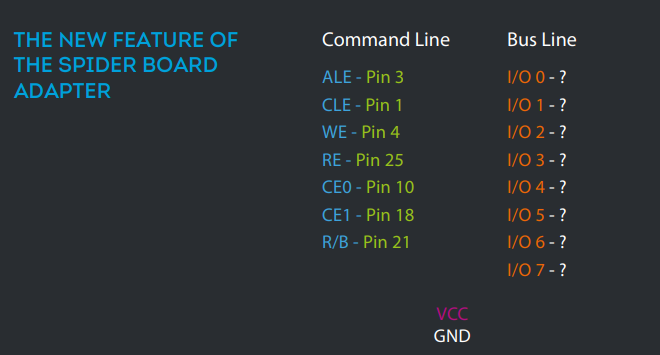

步骤 1. 找出命令线引脚的位置。

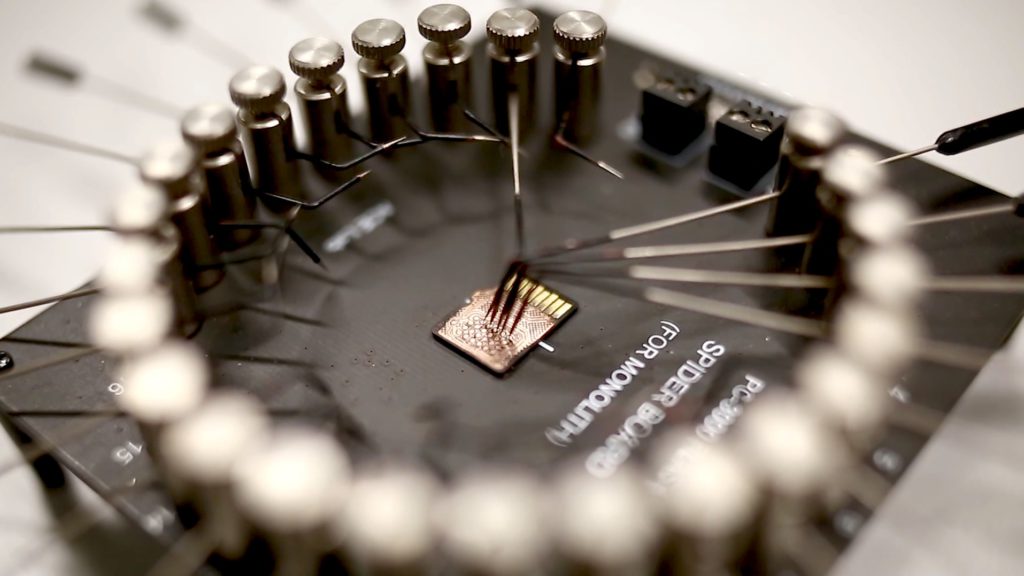

步骤 2. 找出总线线引脚的位置。不要浪费时间尝试找出正确的顺序！只需将探针放在总线线引脚上，您就可以继续了。

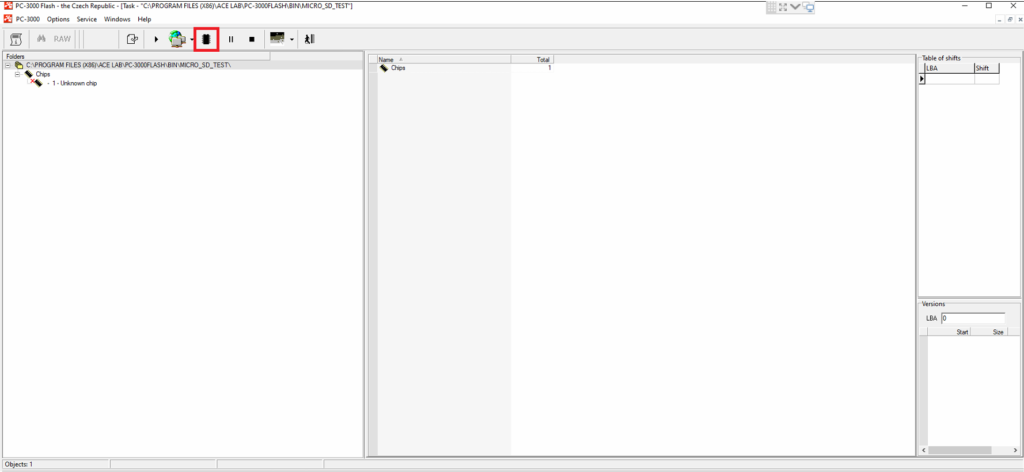

步骤 3. 启动PC-3000软件并按照下面的截图操作：

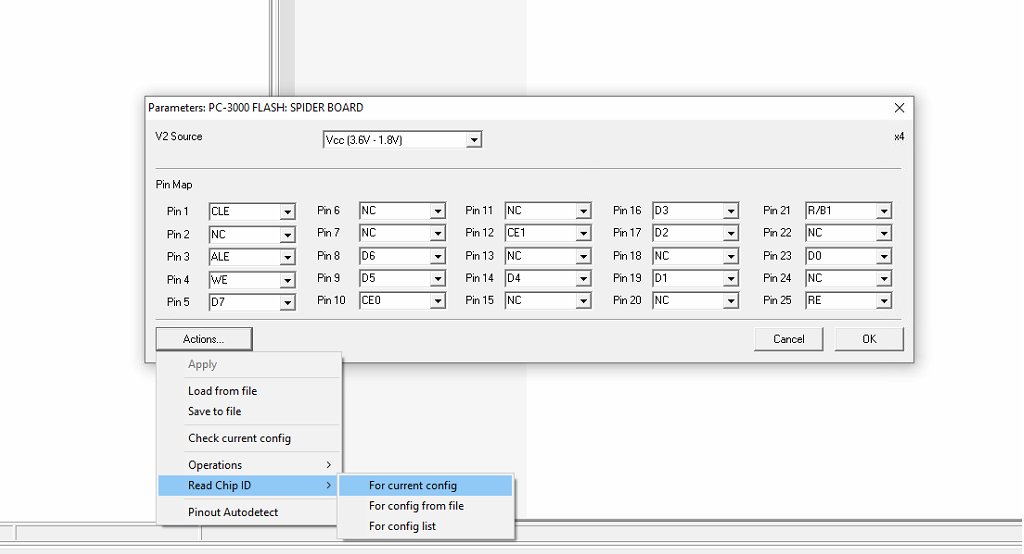

从"适配器参数"按钮开始，打开Spider Board参数窗口。

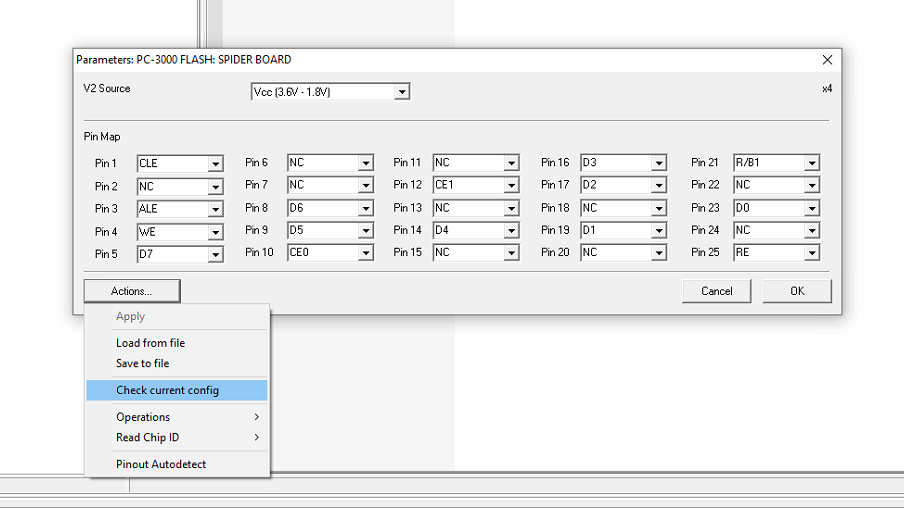

使用"检查当前配置"功能来检查您是否在所有引脚上都有良好的接触。

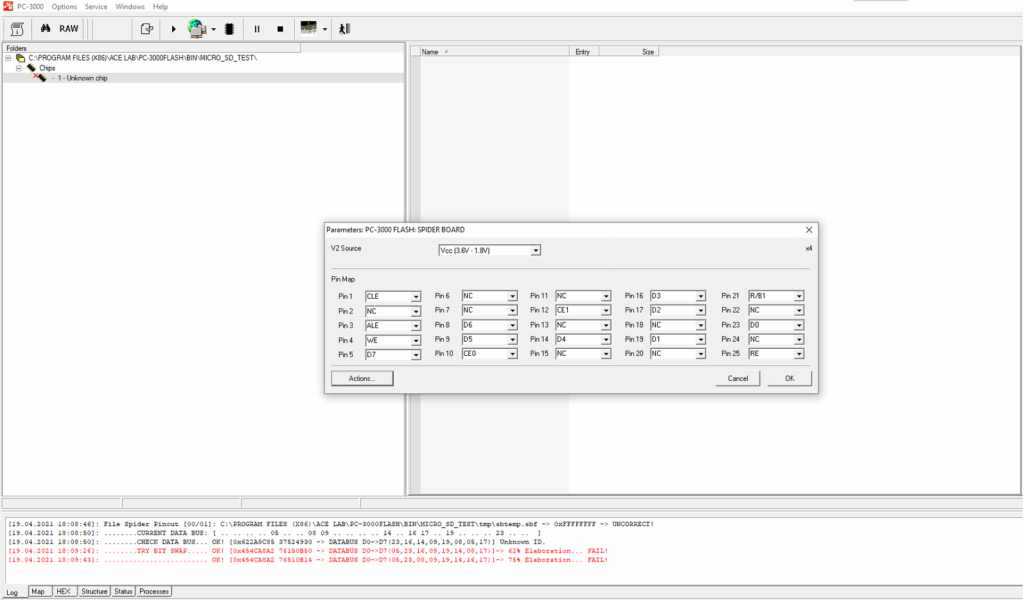

从这张截图可以看出，命令线和总线线引脚已选中，但总线线的顺序是错误的。
如果您看到相同的结果，这意味着每个引脚都有良好的接触，您可以继续进行下一步。
选择我们的新功能 – "读取芯片ID" – > "对于当前配置" 来设置自动检测总线线引脚的顺序。

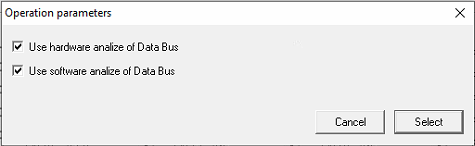

保持这两个选项"开启"并继续。
在此过程中可能会弹出这样的窗口，没关系。这对于此过程是正常的。只需按"确定"并等待结束。

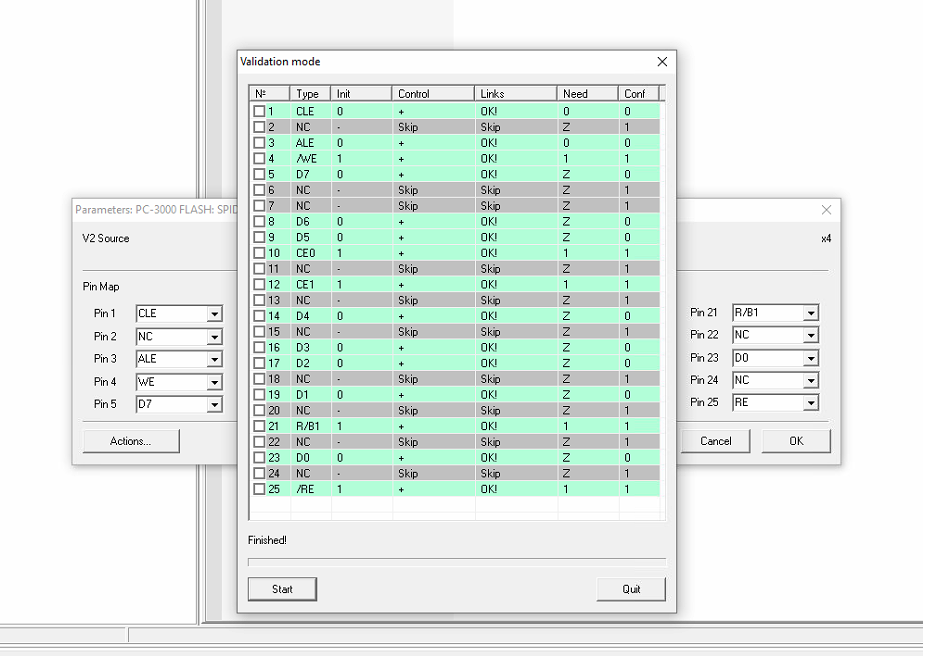

这是您在过程结束时应该在日志中看到的内容。将会有几条关于正确总线线引脚顺序的消息。请选择百分比最大的变体。在我们的案例中，这将是日志中的最后一行。

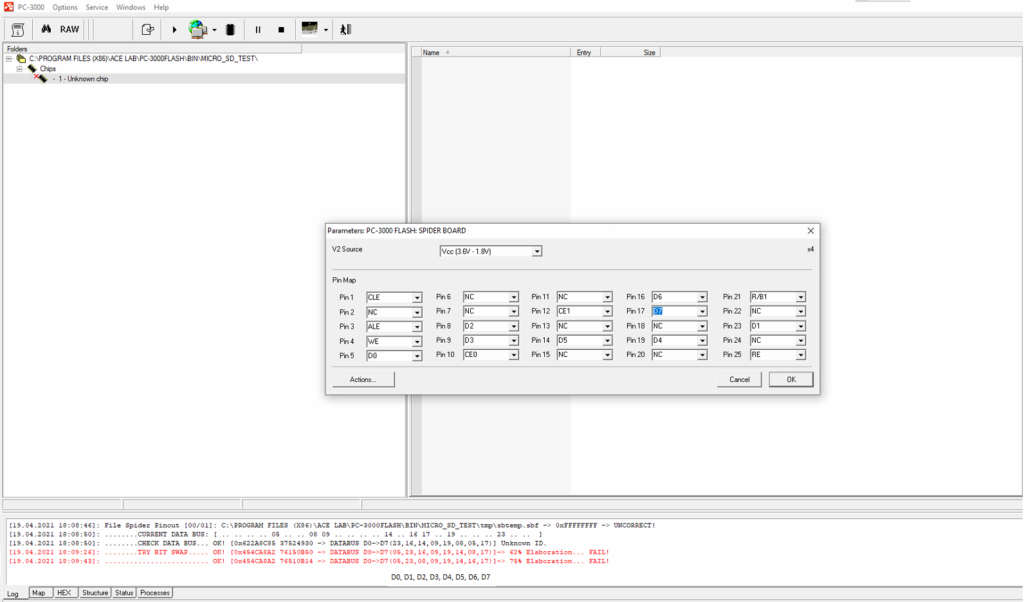

请使用日志中的最后一行，并在窗口中更改引脚的顺序。
在这种情况下：
D0 = 引脚 5
D1 = 引脚 23
D2 = 引脚 8
D3 = 引脚 9
D4 = 引脚 19
D5 = 引脚 14
D6 = 引脚 16
D7 = 引脚 17

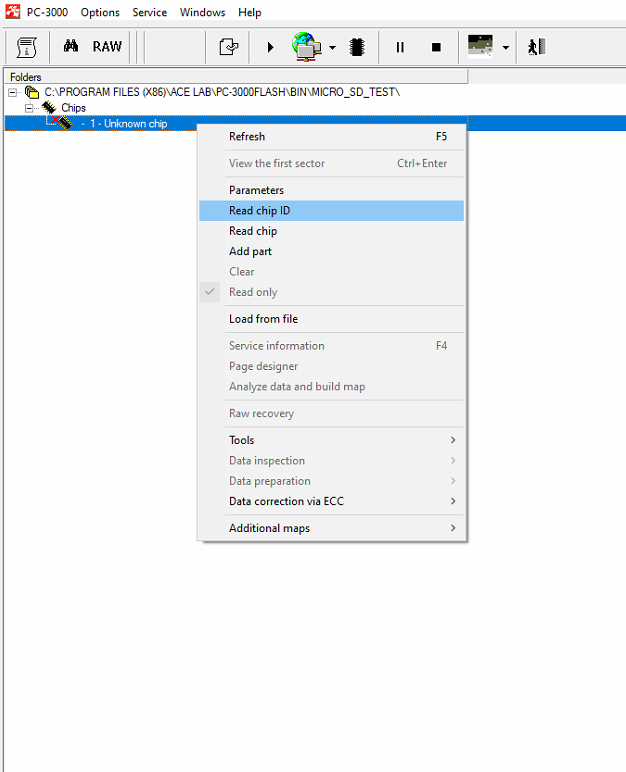

当您更改引脚后，在Spider Board参数窗口中按"确定"，然后转到主窗口进行"读取芯片ID"。

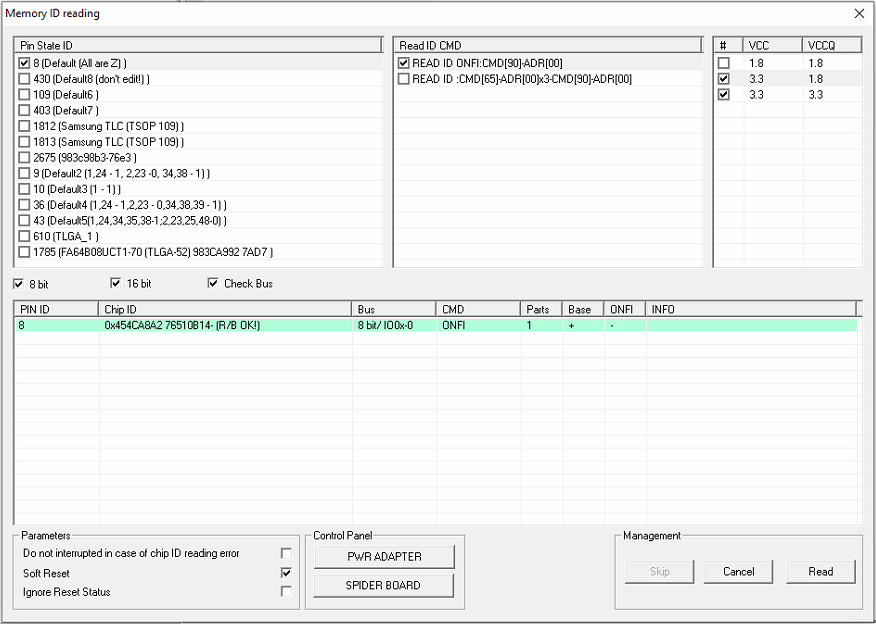

等待PC-3000 Flash软件自动检测芯片ID，然后继续恢复数据。
最后，让我们总结一下新增的内容。
-
我们应该知道所有命令线（ALE, CLE, RE, WE, R/B, CE）的位置；
-
我们应该知道哪些引脚属于总线线（但顺序不重要）；
-
电源必须焊接在单片式设备的主接口上（mSD, SD, USB）；
-
当前的自动检测功能仅适用于8位单片式设备。16位的修改版非常棘手、罕见，目前不受支持。
现在，您无需再浪费时间自行搜索总线线引脚的正确顺序。只需将探针放在总线线引脚上，启动新的自动检测方法，软件将自行完成所有工作 – 您只需要在过程结束时输入正确的顺序。
如果您有任何疑问，请随时向ACE Lab技术支持服务寻求帮助。
