PC-3000 电路板适配器是一个非常实用且好用的工具。首先，借助此适配器，您可以从单片式设备（如mSD、SD、xD、MS和UFD）中读取数据。但同时，如果由于某种原因，我们需要从引脚腿物理损坏的普通芯片（如TSOP-48、TSSOP-48（短型封装）或BGA-52）读取数据，电路板也能出色工作。
假设在芯片拆卸过程中，您损坏了TSOP-48存储器的几个引脚腿，并且无法将其放入PC-3000 Flash读取器中。在这种情况下您该怎么办？当然，您可以尝试修复这些引脚腿，在显微镜下进行细致的工作以恢复受损引脚腿的功能。但这个过程将非常复杂，并且在下次将芯片安装到Flash读取器插座时，您可能会再次损坏它们。
因此，这种情况下最好的决定是将TSOP-48芯片焊接到电路板适配器上。

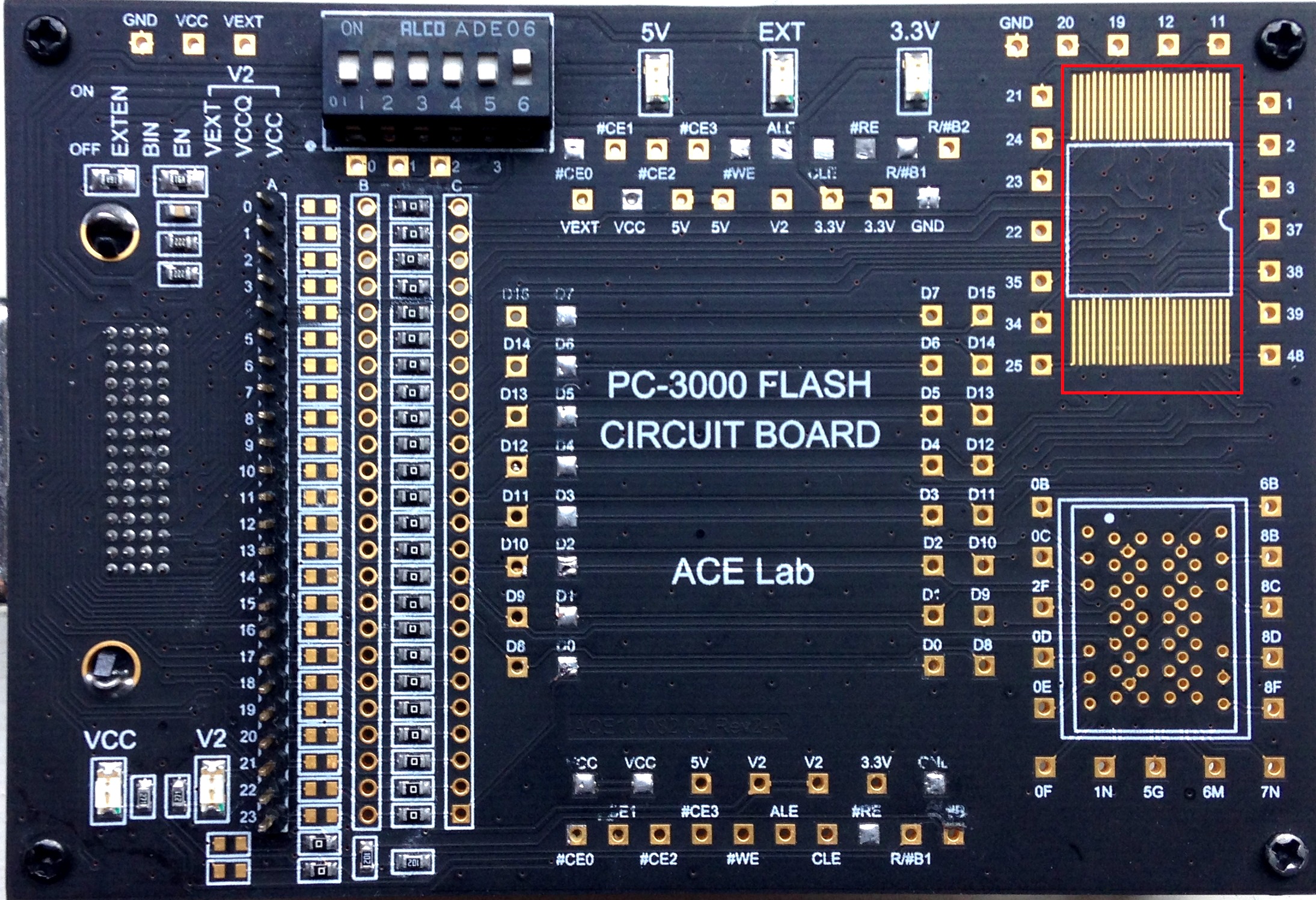

如果您仔细观察，会发现当前适配器有两个安装位，分别用于BGA-52和TSOP-48芯片。

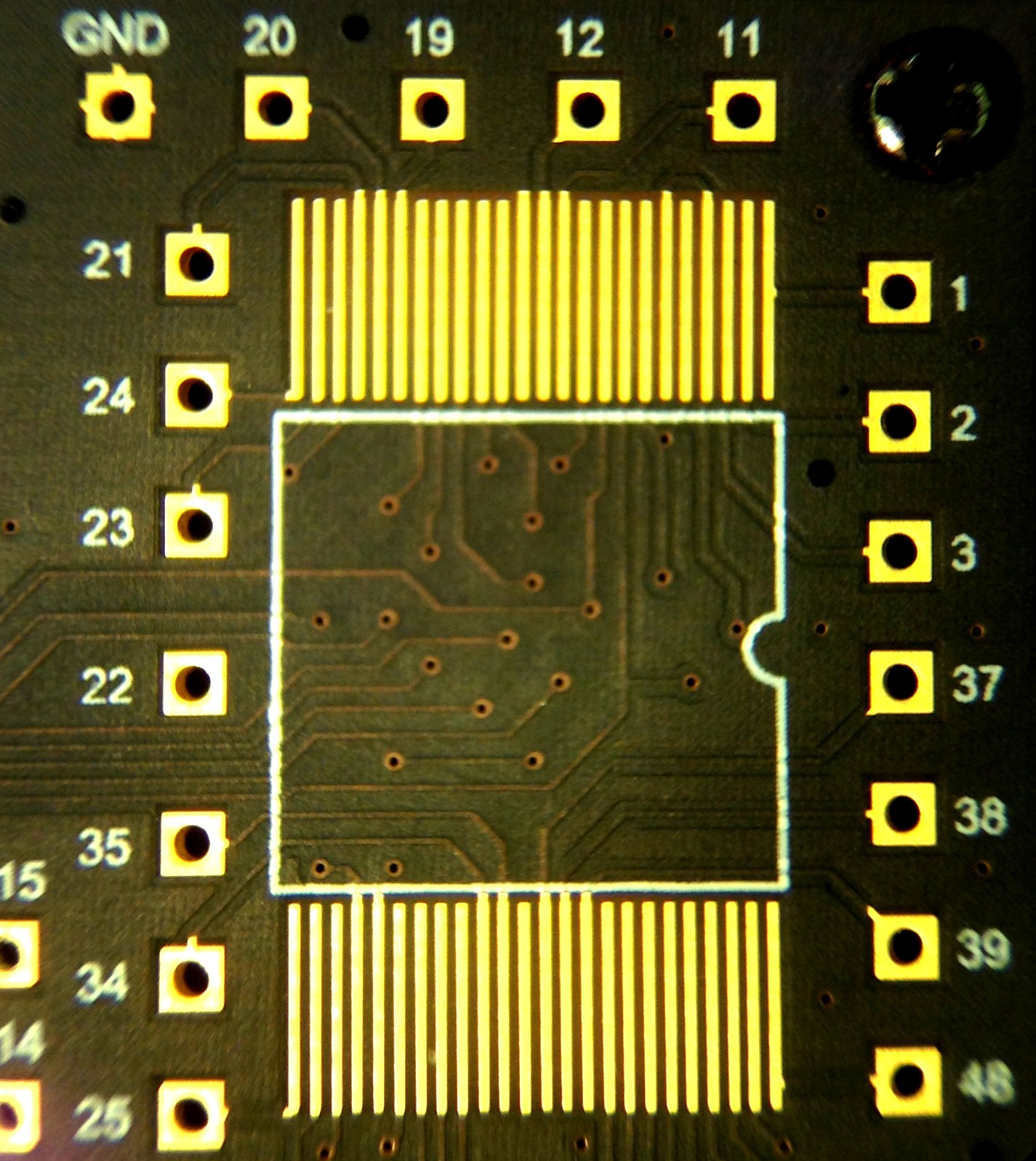

我们将使用TSOP-48位。在电路板上，一些用于电源或辅助电源的引脚未连接（引脚编号：1, 2, 3, 11, 12, 19, 20, 21, 22, 23, 24, 25, 34, 35, 37, 38, 39, 49）。

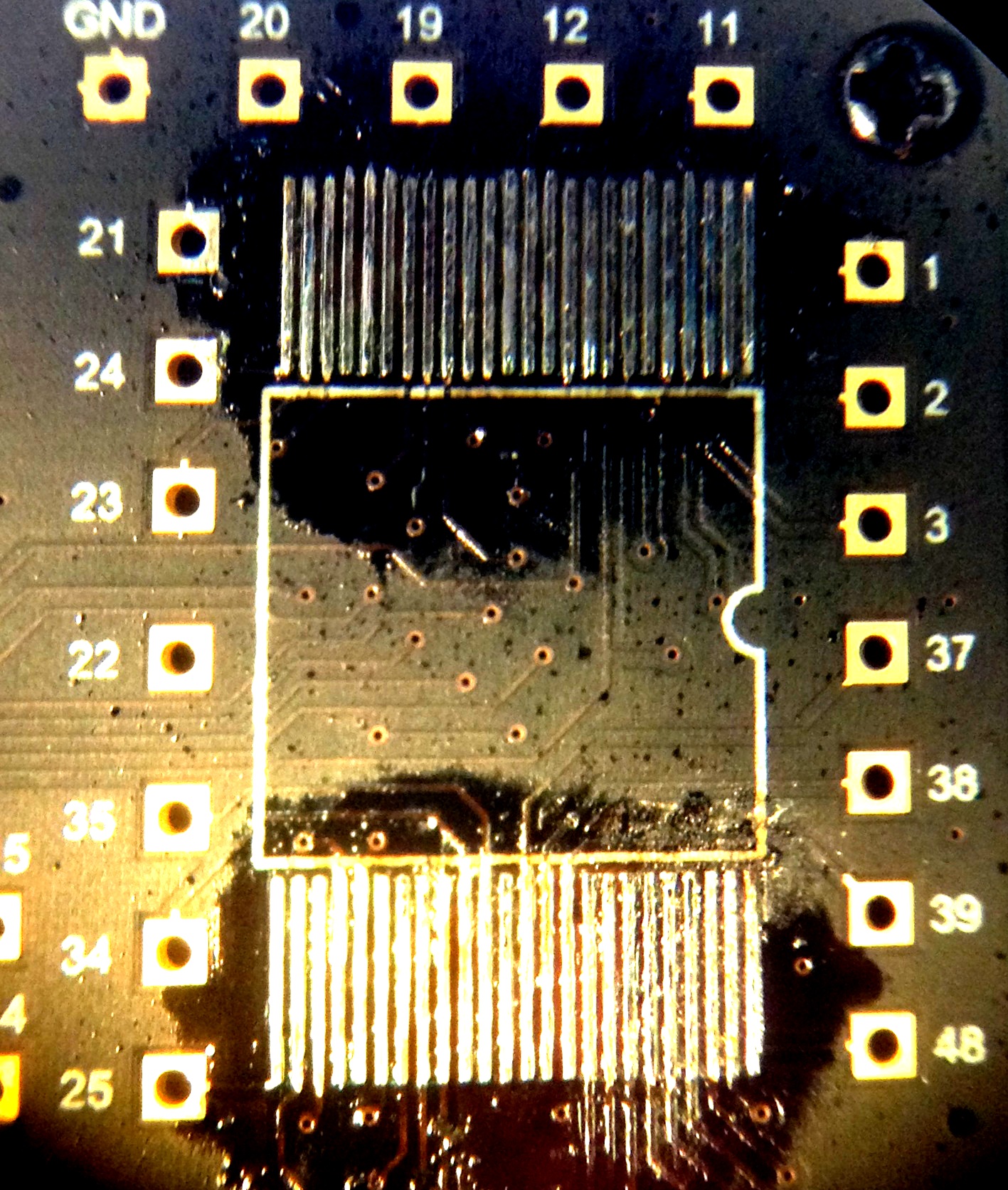

首先 – 我们需要在触点上滴一些液体助焊剂以便更好地焊接。
然后 – 需要在滴了助焊剂的地方涂一层焊锡。

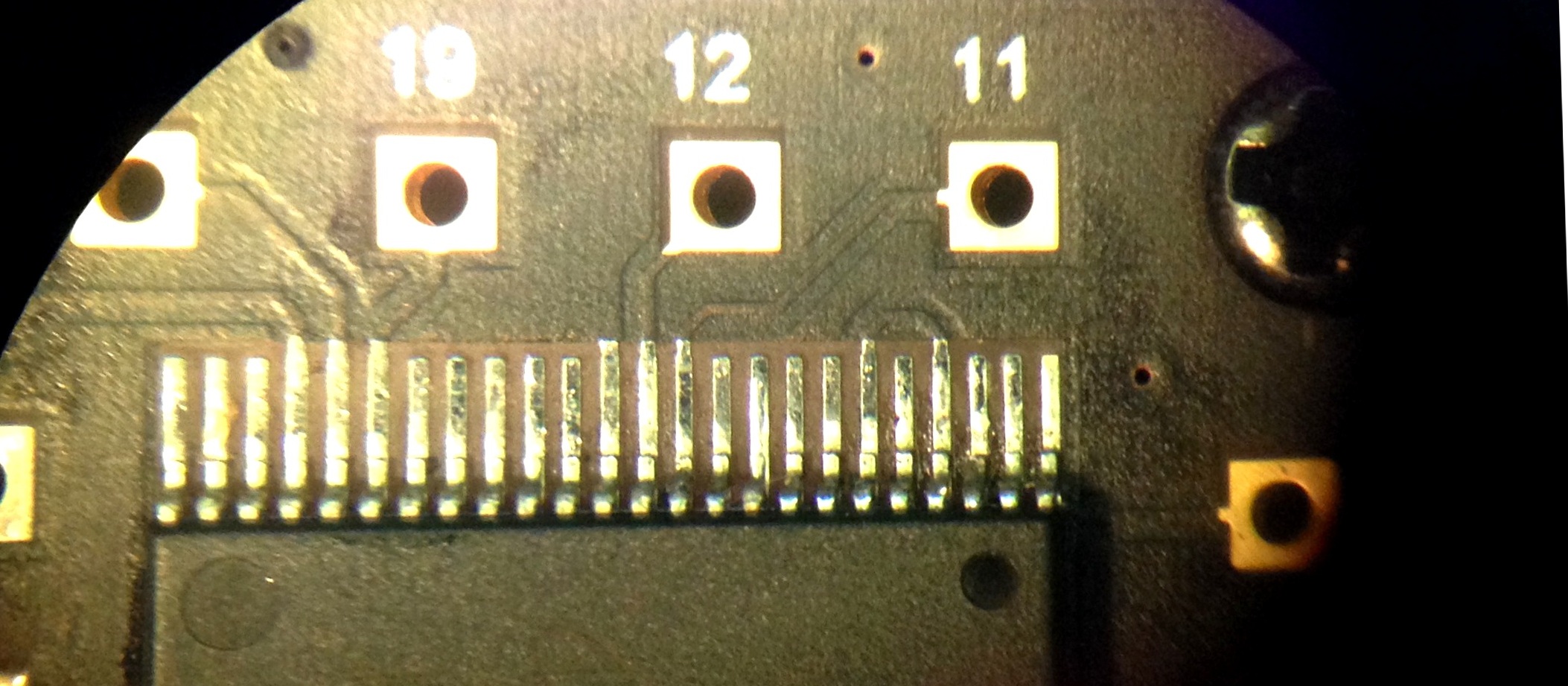

之后 – 我们应该开始焊接我们损坏的TSOP-48存储芯片。别忘了存储芯片的KEY（标记/缺口）应靠近引脚编号1。
所有引脚腿都非常小，因此我们建议使用显微镜。焊接完成后，别忘了检查所有TSOP引脚腿 – 它们应该不能移动！所有引脚腿都必须牢固固定并良好焊接。如果某些触点损坏，您可以尝试使用细铜线轻松修复芯片引脚腿，并从芯片引脚（腿）焊接一根导线到电路板上的兼容触点。

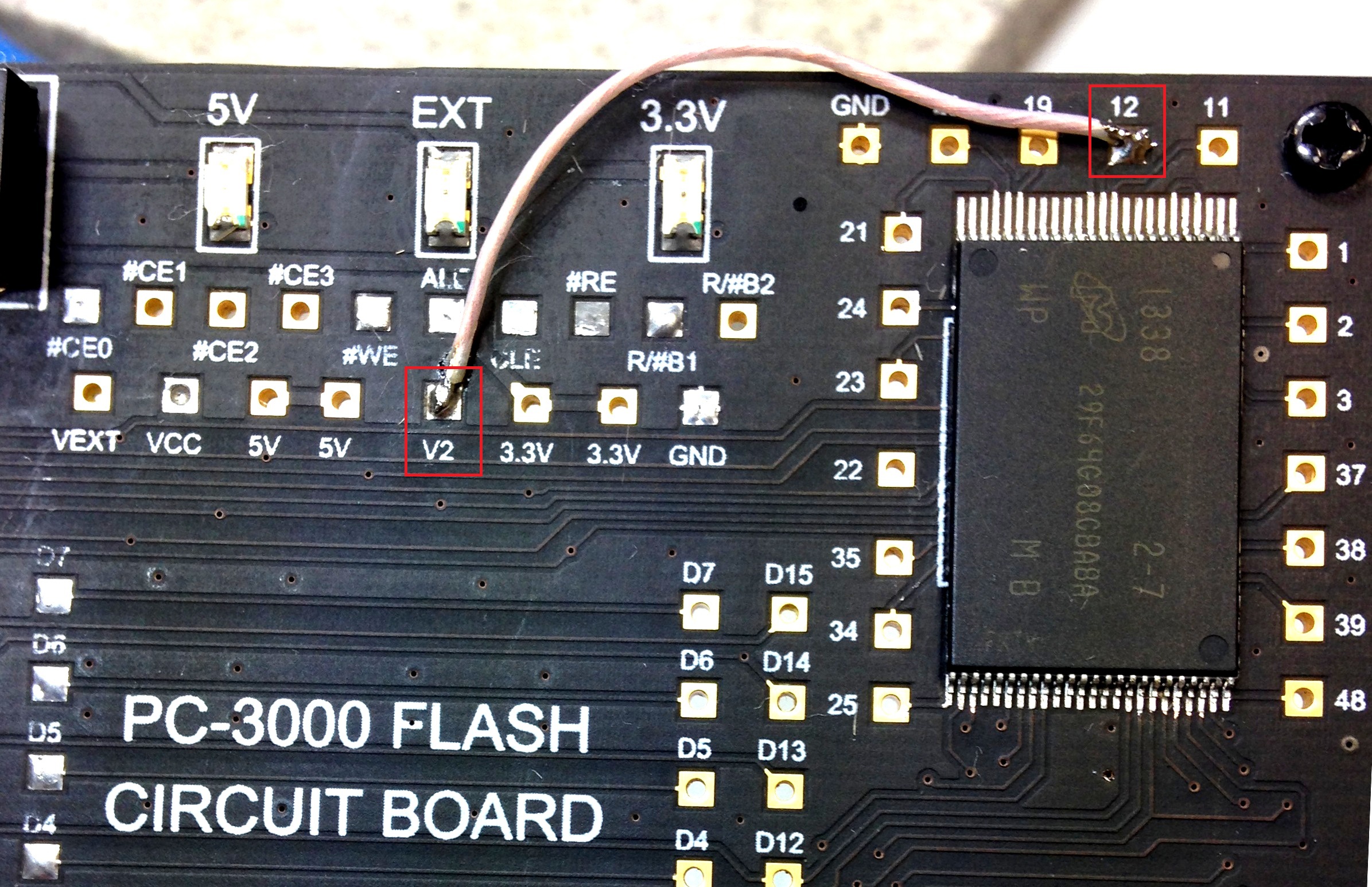

之后，我们需要从12号触点焊接一根导线到V2引脚，该引脚用于适配器的电压控制。没有这根导线，您焊接的芯片将无法供电！

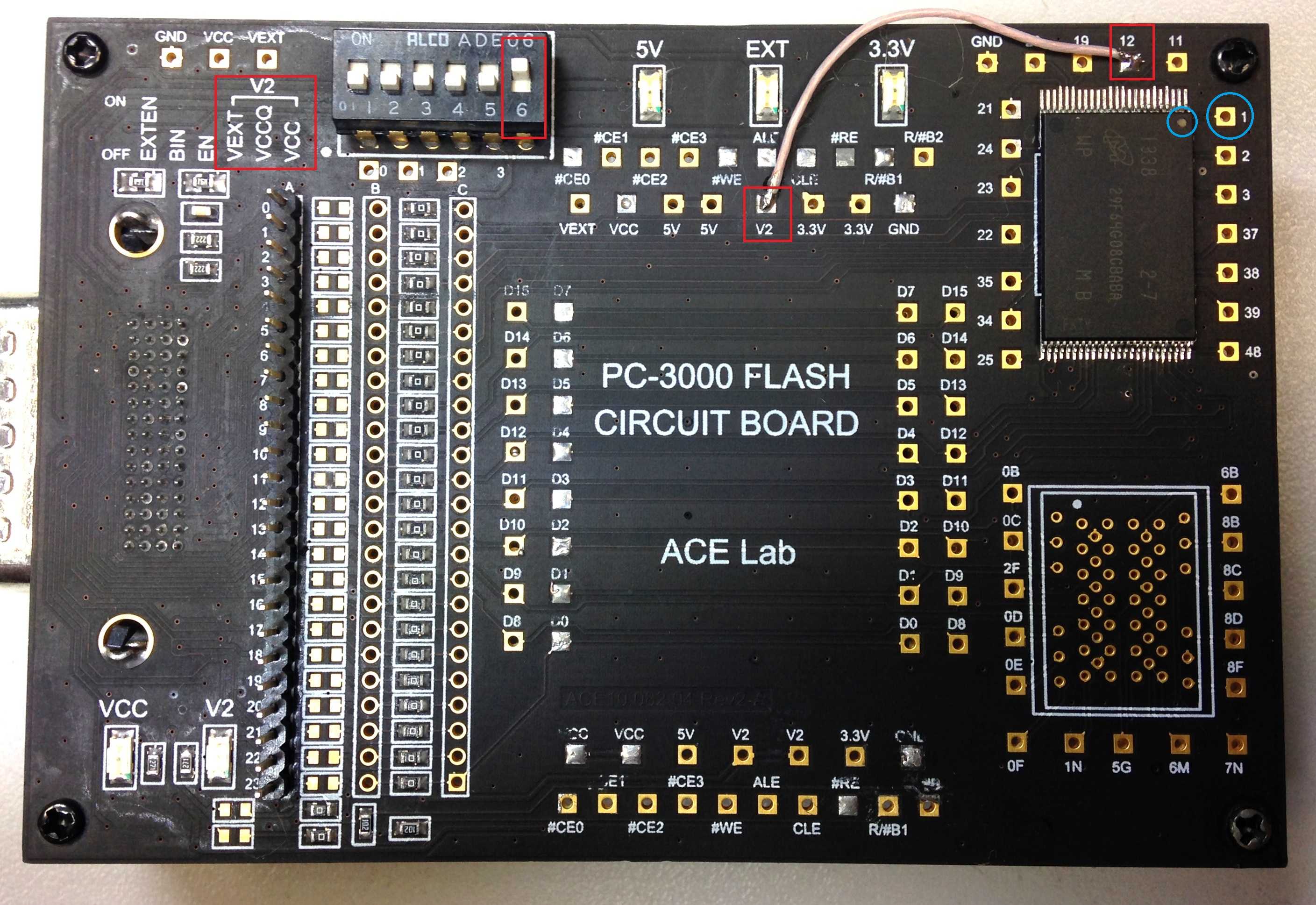

除了6号触发器（来自读取器的VCC）外，所有触发器都必须关闭。如果您想使用扩展电源适配器，则应配置触发器以使用外部电源（请参阅手册文档中的说明）。
最后一步 – 别忘了使用酒精清洁电路板！我们应该从PCB上清除所有助焊剂的痕迹并将其清洁干净！
完成了！最终结果。现在，我们准备从我们的TSOP-48存储芯片获取转储了！

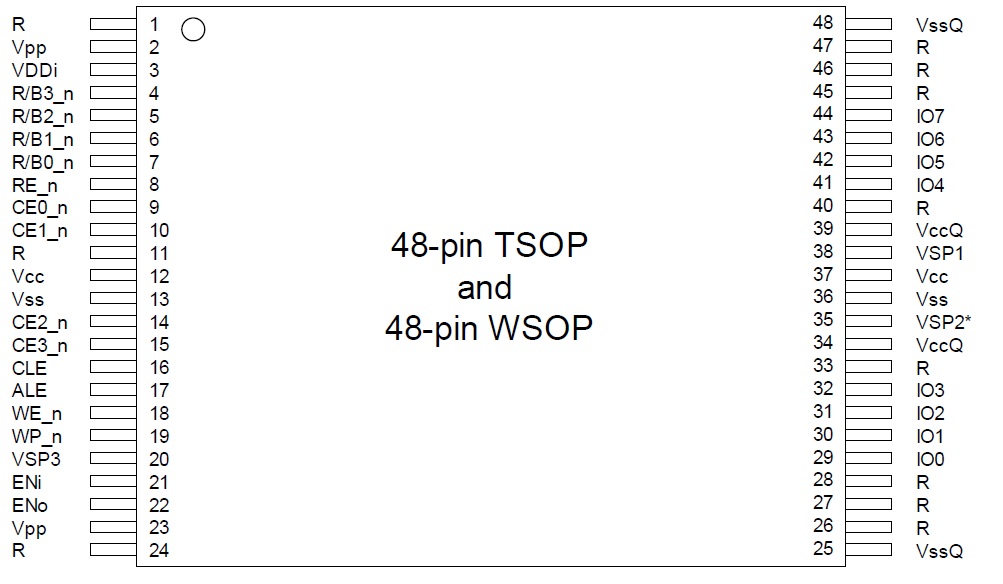

此类存储芯片采用引脚图 #8 读取方案。这是一个旧方案，使用1个电源通道为芯片上所有额外的电源触点供电。所有现代芯片都具有特殊功能，如读取重试、电压控制等，因此仅焊接一根电源线是不够的，我们应该为存储芯片的不同电源引脚焊接单独的导线。
这是一张按照引脚图 #9 读取方案焊接的TSOP-48芯片照片：
如果按照错误的引脚图读取方案将存储芯片焊接到电路板适配器上，则可能出现以下问题：
-
无法获取芯片ID（日志报告中没有任何错误消息）
-
短路问题，日志中出现如下错误消息：
VCC通道上电错误。检测到过流！
电流限制：200 mA
-
其他电源问题
